IMZ ESP32-32E Модуль WiFi Bluetooth з 4 реле джерела живлення змінного або постійного струму
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 2
Оплачивая «Модуль WiFi Bluetooth IMZ ESP32-32E с 4 реле, источник питания переменного или постоянного тока», вы можете быть уверены, что данное изделие из каталога «Модули» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

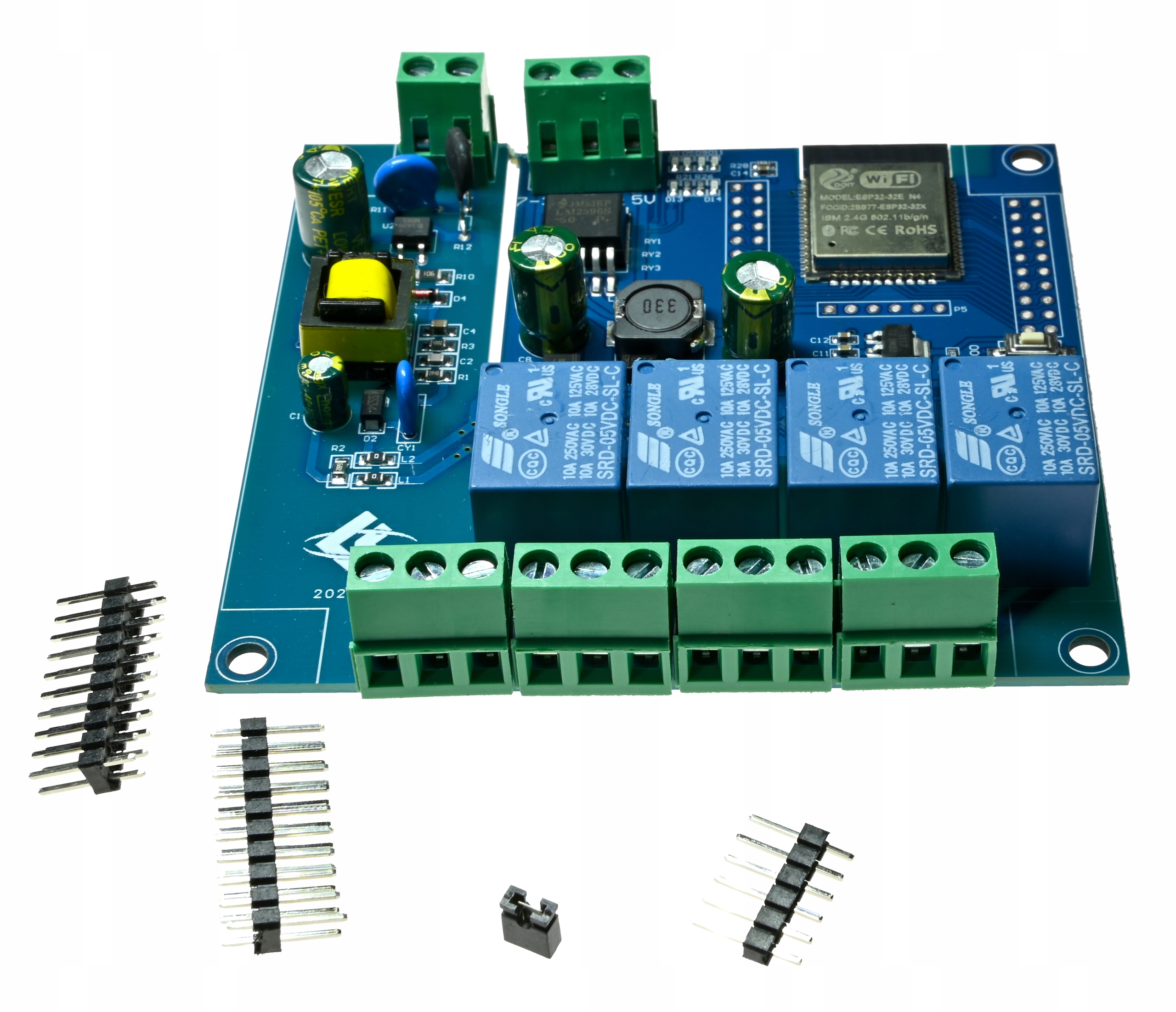

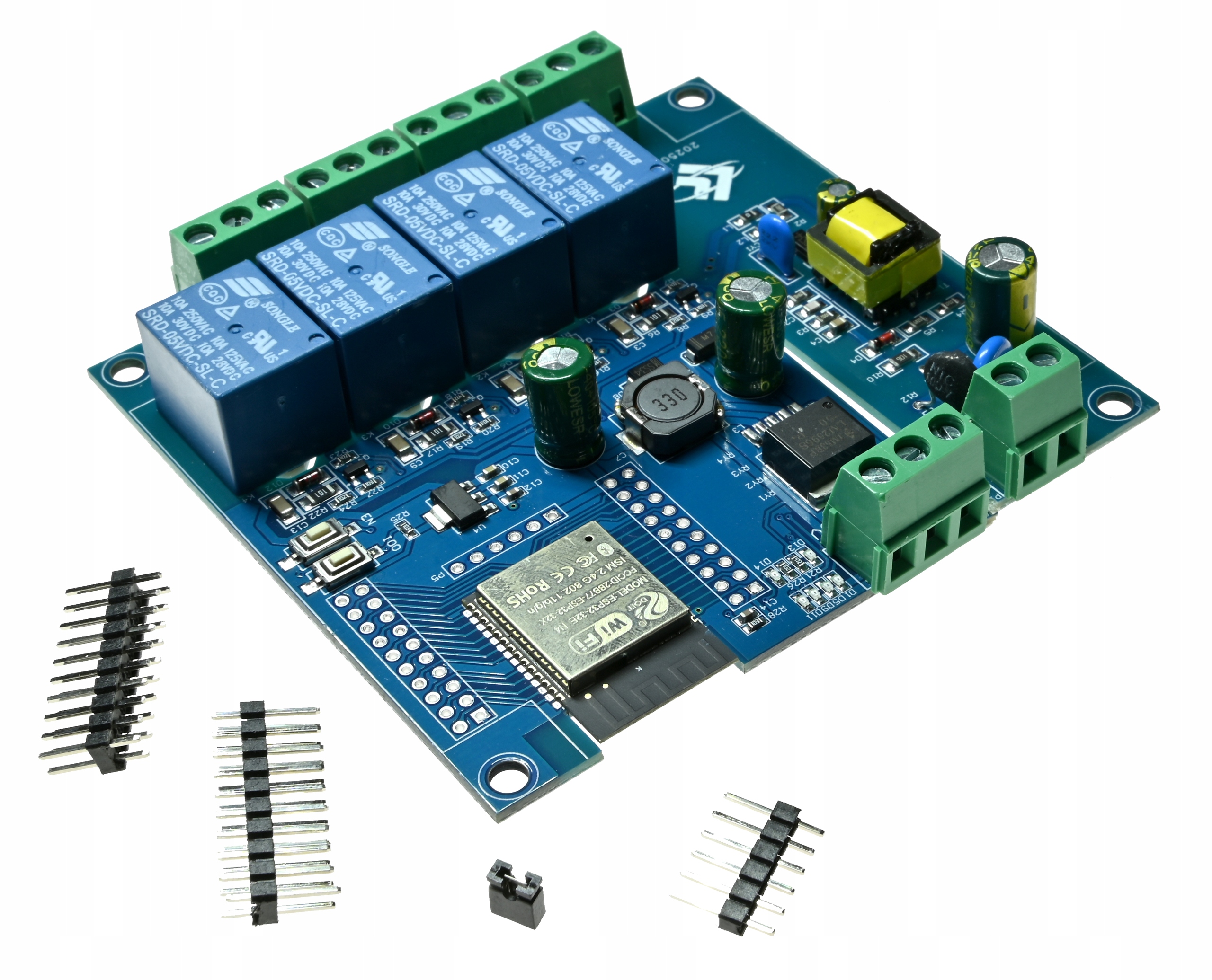

ESP32-32E WiFi Bluetooth модуль з 4 реле - джерело живлення AC/DC
Плата розробки з ESP32-E, чотирма реле та вбудованим джерелом живлення 100-240 В змінного струму. Модуль поєднує в собі логіку ESP32, контроль навантаження мережі та зручні контакти GPIO для датчиків і автоматизації IoT. Ідеальна основа для проектів розумного будинку та керування пристроями 230 В змінного струму.
Функції продукту
✔ ESP32-E – Wi-Fi 2,4 ГГц + Bluetooth
✔ 4 реле для керування навантаженням змінного та постійного струму
✔ Пряме живлення від 100-240 В змінного струму
✔ Кнопки EN (скидання) і IO0 (BOOT) для програмування
✔ Паяльна площадка для золотистої стрічки (GPIO, 3V3, GND)
✔ Монтажні отвори для гвинтів M3
✔ Модуль для домашньої автоматизації, Інтернету речей, контролерів освітлення
Технічні характеристики
✔ Основна система: ESP32-E (двоядерний MCU, Wi-Fi 2,4 ГГц, Bluetooth)
✔ Кількість реле: 4
✔ Тип реле: електромагнітне, гальванічна розв'язка
✔ Напруга контакту: до 250 В змінного струму / 30 В DC
✔ Навантаження на контакти: до 10 А (згідно з маркуванням на реле)
✔ Живлення: 100–240 В змінного струму (вбудований блок живлення)
✔ Логіка: 3,3 В
✔ Зв'язок: Wi-Fi / Bluetooth, UART для програмування
✔ Кнопки: EN, IO0
✔ Роз’єми: пайка для золотих контактів (GPIO, 3V3, GND)

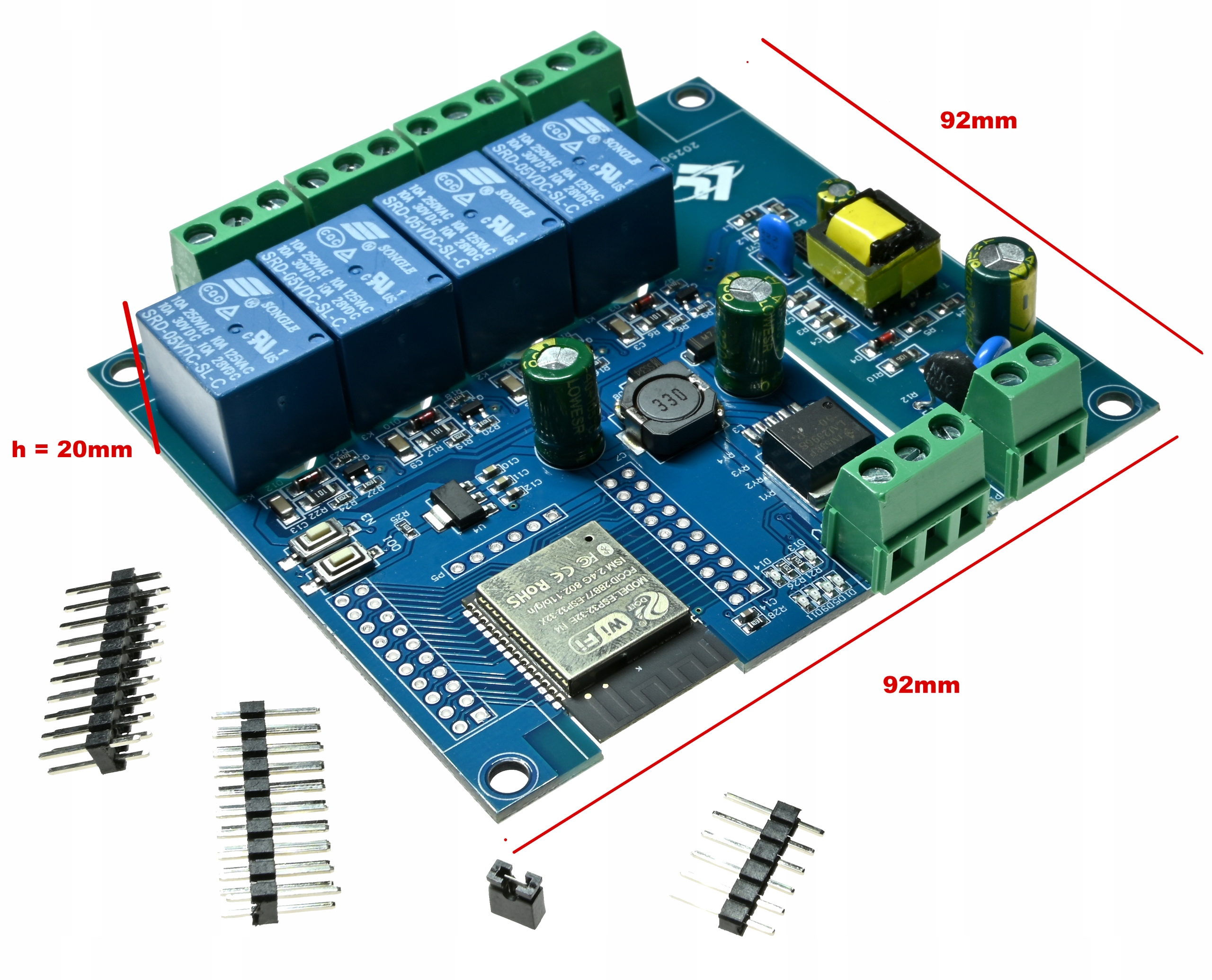

✔ Розміри: прибл. 92 × 92 мм
✔ Монтаж: отвори під гвинти M3
Програми
✔ Контролери пристроїв освітлення та 230 В змінного струму
✔ Розумні розетки та модулі домашньої автоматизації
✔ Системи Wi-Fi / MQTT / HTTP
✔ Інтеграція з Home Assistant, ESPHome, Tasmota
✔ Створення прототипів IoT-проектів із кількома реле
Підключення
(Робота з 230 В - модуль лише для людей з повноваженнями/технічними знаннями)
✔ L/N → 100–240 В змінного струму вхідне живлення
✔ DC IN (5 В) → пряме живлення до логіки модуля
✔ DC IN (7–24 В) → вхід через вбудований стабілізатор (альтернативне джерело живлення замість змінного струму)
✔ 100–240 В змінного струму → основне джерело живлення (адаптер змінного струму на друкованій платі)
✔ COM/NO/NC → контакти реле (як надруковано на друкованій платі)
✔ UART TX/RX → програмування ESP32 (у режимі BOOT)
✔ IO0 → утримуйте під час увімкнення, щоб увійти до блимання режим
✔ EN → скидання системи
✔ 3V3 / GND → джерело живлення для датчиків низької напруги
✔ GPIOx → додаткові лінії ESP32 на золотому полі
Примітка:
Не підключайте змінний та постійний струм
Модуль забезпечує міцну основу для створення власних систем домашньої автоматизації за допомогою ESP32, пропонуючи комбінацію реле, підключення Wi-Fi і зручних контактів GPIO.
