індикатор мережевих параметрів DMM-5T-2

індикатор багатофункціональних мережевих параметрів. Один -фаза та трифазна.

має сертифікат відповідності середині.

доля:

DMM-5T-2-це багатофункціональний, універсальний індикатор таблетки 96x96 мм. Він точно відстежує всі важливі параметри електричної мережі - включаючи аналіз напрямку потоку енергії та розподіл гармонічних напруг та струму. Він працює в системах для прямих, напів -нен -та непрямих систем вимірювання. Він оснащений інтерфейсом зв'язку Modbus RTU, який дозволяє віддалено зчитувати вимірювані значення.

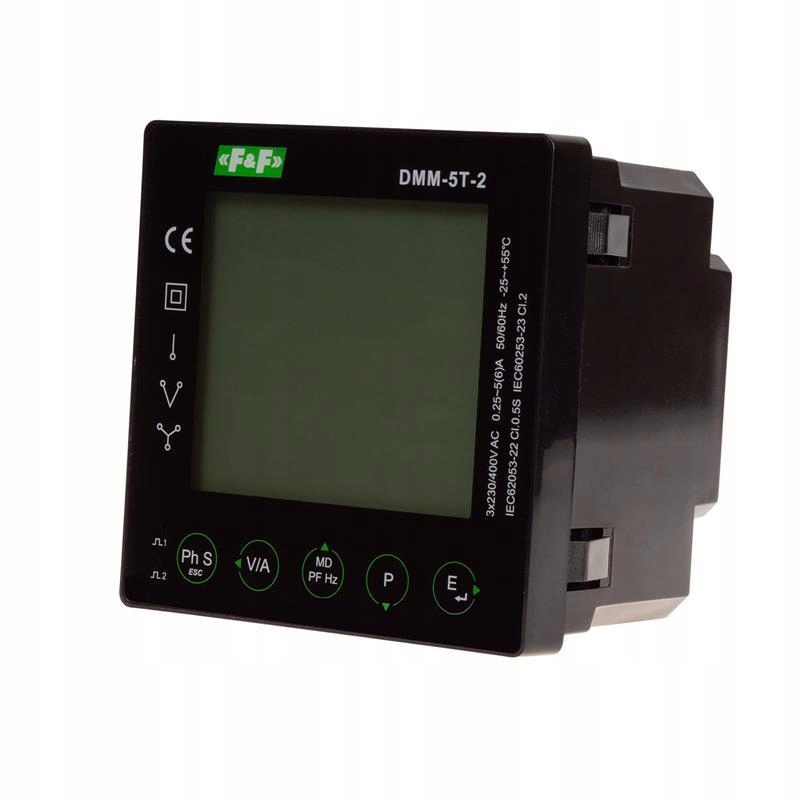

Багатофункціональний індикатор параметрів мережі DMM-5T-2

Характеристики продукту:

• Вимірювані параметри:
• Фазова напруга та струми,
• напруги інтерфазину,
• Частота,
• порядок фази,
• Активна, пасивна, очевидна сила,
• Попит на електроенергію та електроенергію,
• Коефіцієнт потужності,
• Повне, чотириводне вимірювання енергії (як споживається, так і випускається в мережу)
• Аналіз гармонічного розподілу напруги та струму до 63 гармонії.
• Точність вимірювання:
• Активна енергія - клас 0.5s,
• Напруга, електроенергія, частота - 0,2 %,
• Активна потужність - 0,5 %,
• пасивна і очевидна потужність - 1 %,
• Пасивна енергія - 2 %.
• Конфігурація вимірюваної мережі:
• 3-фазний, 4-провідний,
• 3-фазний, 3-провідний,
• 1-фаза, 2-провід.
• Система вимірювання:
• безпосередньо (до 5 а),
• Напів -середній з використанням струмових трансформаторів
• Непрямі за допомогою трансформаторів напруги та струму.
• Спілкування:
• RS485 Інтерфейс та підтримка протоколу Modbus RTU,
• Два імпульсні результати.
• РК -дисплей:
• пояснений багатофункціональний РК -дисплей
• Індикатор фактора потужності,
• Bargraph, щоб чітко проілюструвати рівень навантаження.
• Розмір житла:
• 96 x 96 x 62 мм.

Технічні дані:

• Тип аналізатора мережевих параметрів
• 1p2w мережа -одиночна фаза, два -wire / 33w -трифазний, три -провай / 3p4w -трифазний, чотири -провай
• Вимірювання струму - номінальний струм у 0,25 -5 (6) A (фактичне значення вимірюваного струму буде залежати від розміру використовуваних трансформаторів струму)
• Вимірювання струму - перевантаження (безперервне) 120% в
• Вимірювання струму - Споживання електроенергії менше 0,5 ВА/фаза
• Діапазон вимірювання вимірювання напруги 58-276 В змінного струму (фазова напруга L-N), 100-480 В змінного струму (напруга інтерферації L-L)
• Вимірювання напруги - Частота 45 - 55 Гц
• Вимірювання напруги - перевантаження (безперервне) 120% UN
• Загальне споживання електроенергії типовий 2 VA, тимчасовий 15 VA
• Робоча температура 25 ° C - 55 ° C
• Температура зберігання -40 ° C - 70 ° C
• Відносна вологість 0 - 95% (без конденсації пари та агресивних газів)
• Клас забруднення 2
• ul94 житло - v0
• Ступінь захисту передньої - IP54; Ззаду - ip20
• Розмір корпусу 96 x 96 x 62 мм
• Розмір кріпильного отвору 92 х 92 мм
• Товщина панелі 1 - 5 мм
• імпульсивні результати 2
• Порт RS-485 Порт зв'язку відповідно до інтерфейсу Modbus RTU; Швидкість транс
