Вимірювач заряду акумулятора, акумулятор - цифровий вольтметр, 12В

Опис модуля

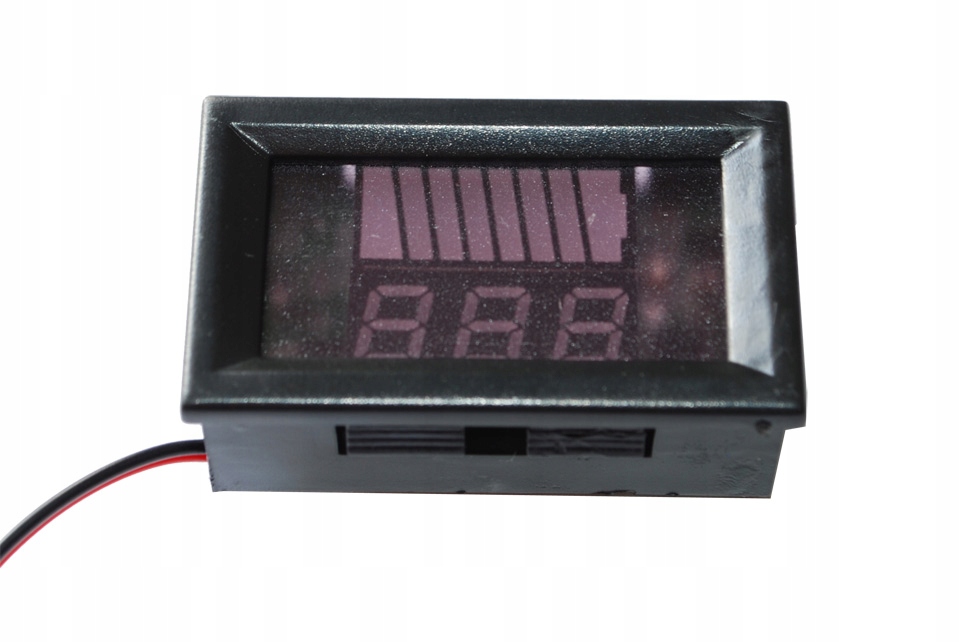

Лічильник заряду акумулятора, акумуляторно-щитовий вольтметр, 12В. Лічильник графічно показує рівень заряду акумулятора, а також відображає напругу в вольтах. Приклади показань показані на малюнках. Лічильник працює для 12 В - для цього діапазону він відображається графічно.

Вольтметр НЕ водонепроникний. Водонепроникні вольтметри/індикатори можна знайти на інших моїх аукціонах.

Вольтметр новий.

УВАГА!

У зв'язку з отриманою оцінкою та коментарем, хочу повідомити, що вольтметр є модульним і використовується для самостійної збірки, наприклад, на панелі приладів автомобіля, мотоцикла , велосипед або інший верстат (потрібна пайка). Він не підходить для прямого підключення до батареї за допомогою проводів, щоб вимірювати її - у нього занадто короткі кабелі для цієї мети. Для цього пропоную придбати мультиметр.

Параметри модуля:

• діапазон вимірювання напруги: 12В
• діапазони графічної індикації: 12В
• шкала заряду батареї: сегментна, 8 сегментів
• роздільна здатність показань вольтметра: 1 цифра після коми
• робоча температура: -10 ~ +65°C
• розміри: 48x29x18 мм (ширина x висота x глибина) )
• розмір монтажного отвору: 46x27 мм

Індикація сегментів:

• напруга ≥ 13,1 - 8 сегментів
• напруга в діапазоні 12,8 - 12,9В - 7 сегментів
• напруга в діапазоні 12,5-12,7В - 6 сегментів
• напруга в діапазоні 12,2-12,4В - 5 сегменти
• напруга в діапазоні 11,9-12,1В - 4 сегменти
• напруга в діапазоні 11,6-11,8В - 3 сегменти
• напруга в діапазоні 11,3-11,5 В - 2 сегменти
• напруга в діапазоні 9-11,2 В - 1 сегмент
• напруга нижче 9В - 0 сегментів

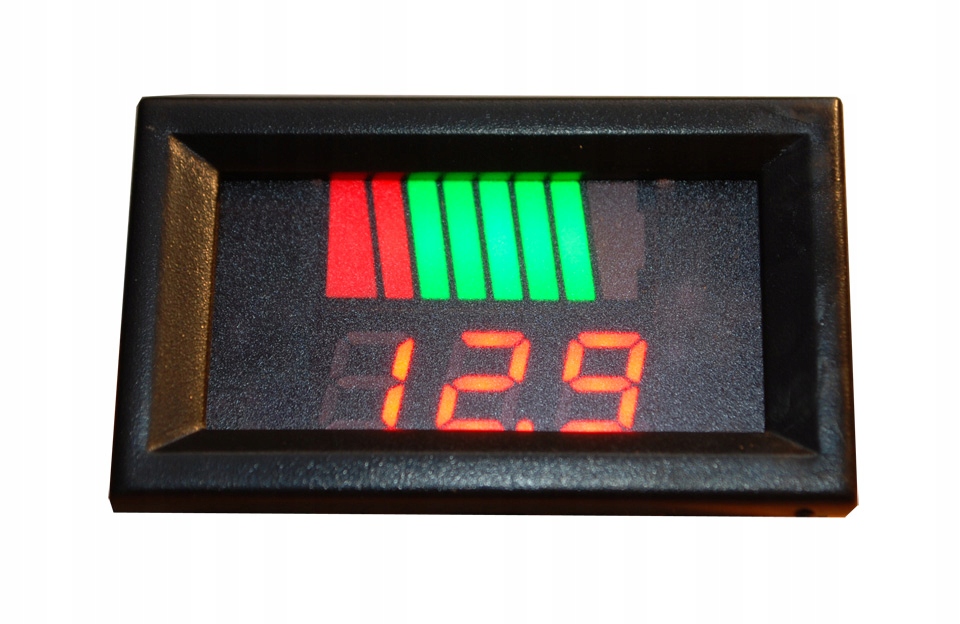

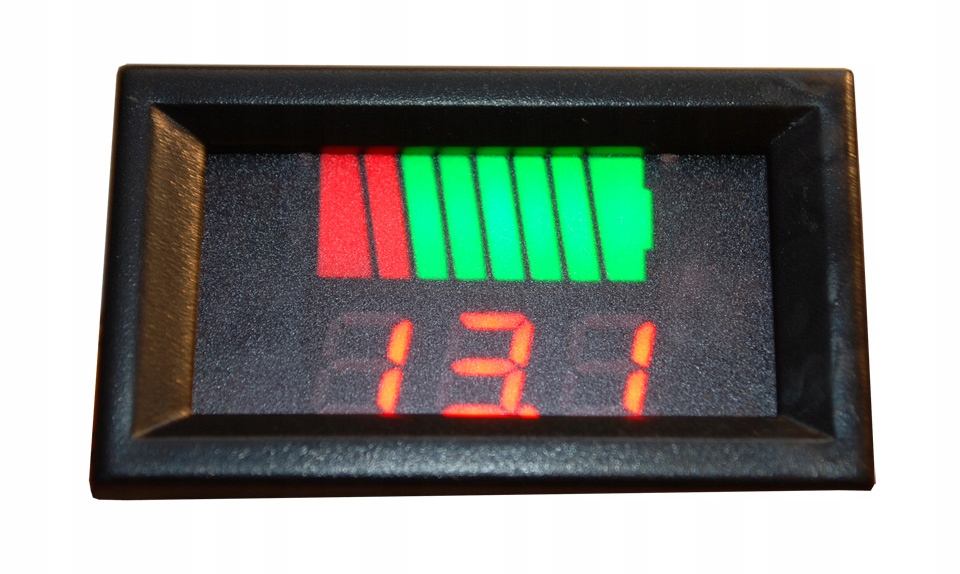

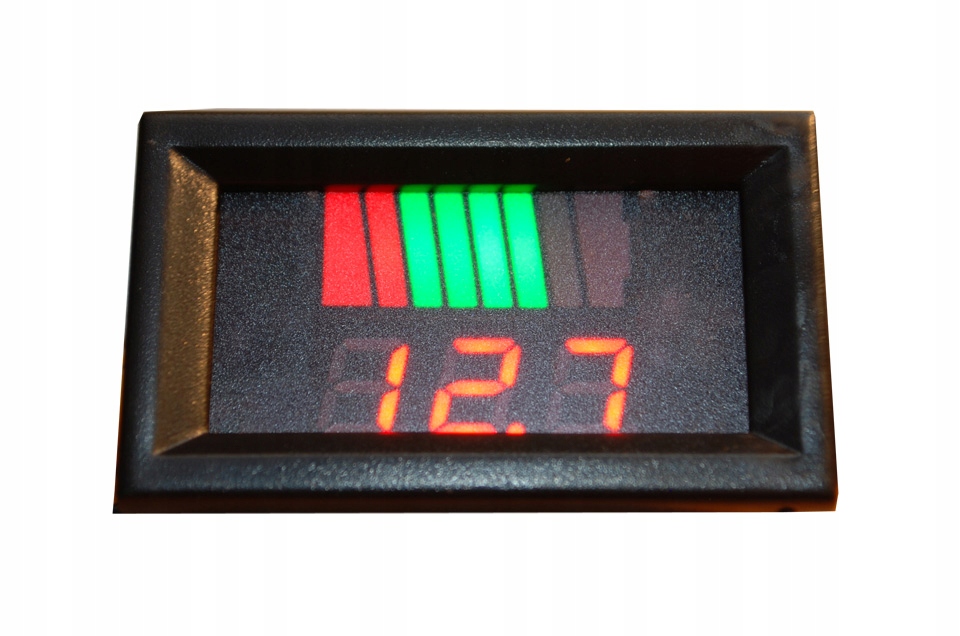

Зразкові показання лічильників (зразкові показання лічильників на фото)

Усі значення в вольтах [В]
