Уважно прочитайте характеристики індикатора

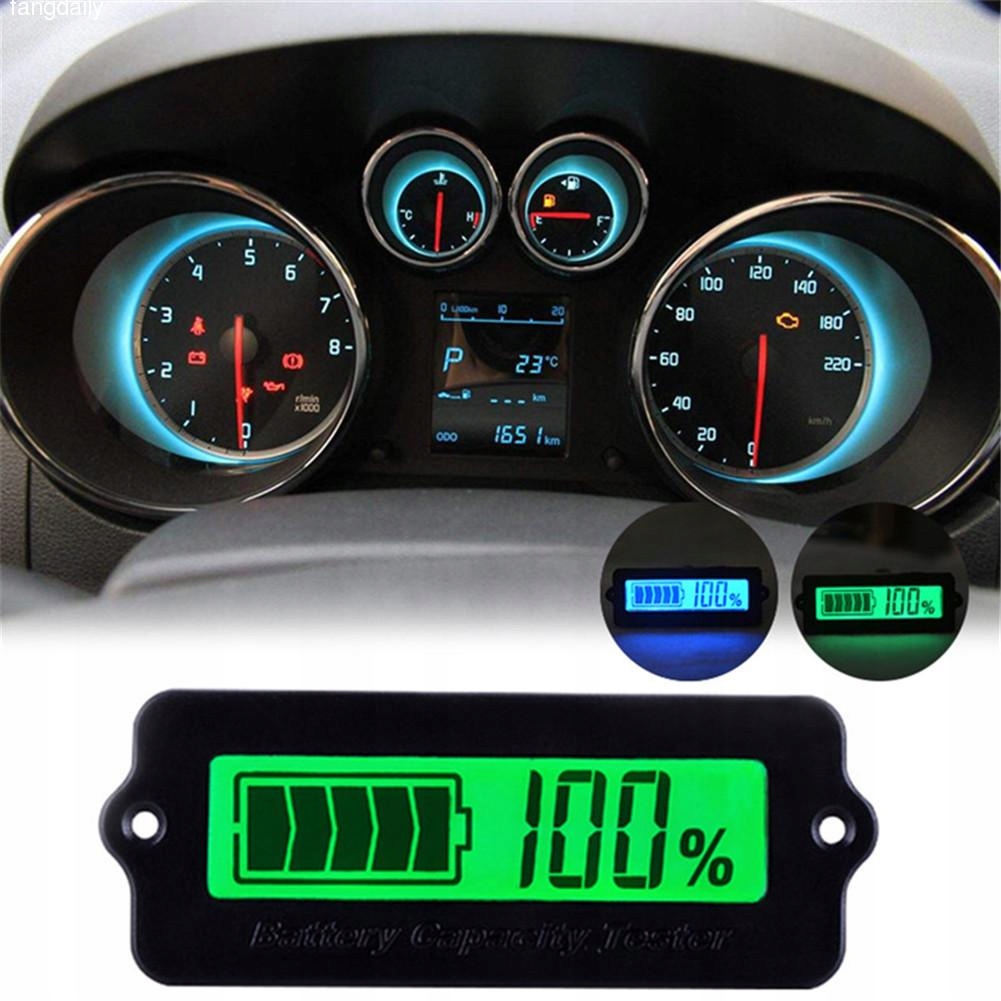

Програмований індикатор ємності батареї

Індикатор ємності для літієвих батарей 8-63 В і свинцево-кислотних батарей 8-48 В

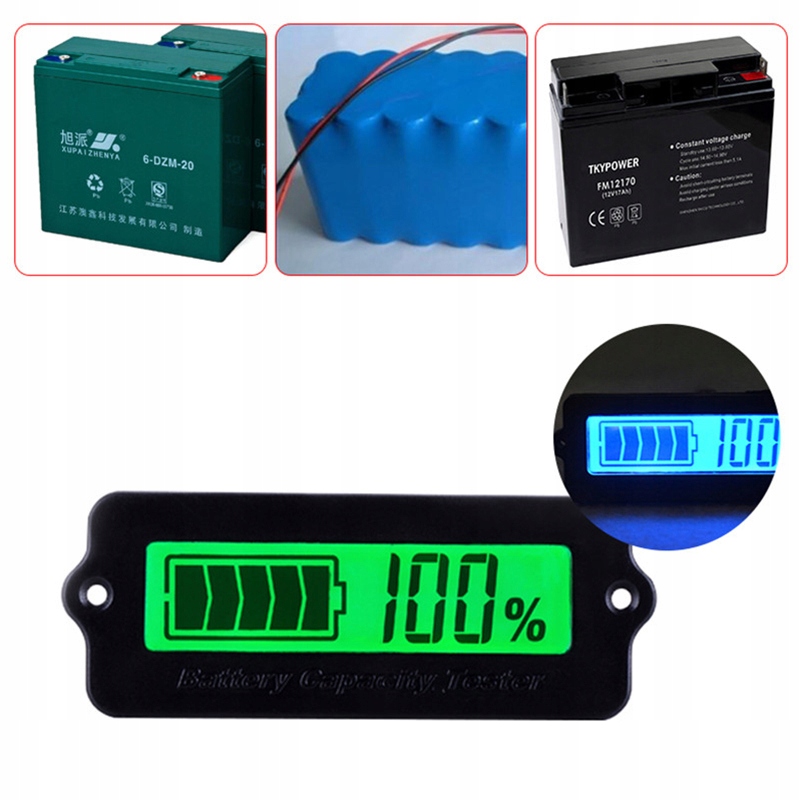

Тип батареї типу напруги монітор, індикатор може перевіряти ємність гелевої батареї, свинцево-кислотної батареї та літій-іонної батареї та відображати ємність за допомогою інтуїтивно зрозумілого символу батареї та відсотка.

Користувачі можуть вчасно дізнатися про стан батареї.

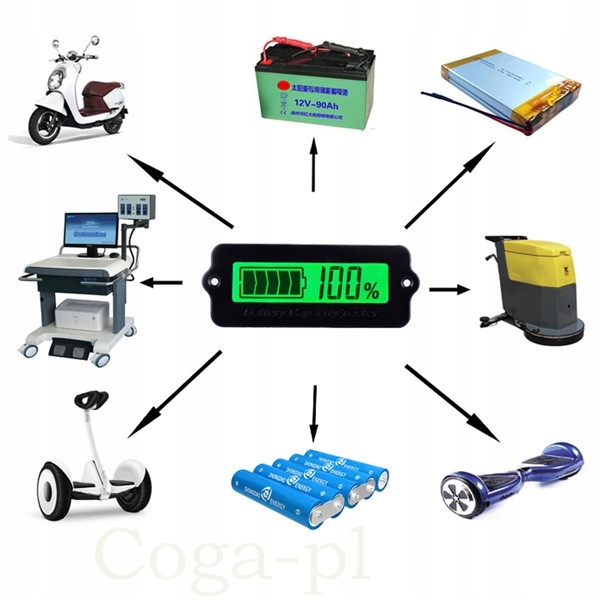

Підходить для мобільних і портативних пристроїв, електромобілів, електровелосипедів, вантажівок, прибиральних машин, інструментів, вимірювального обладнання тощо.

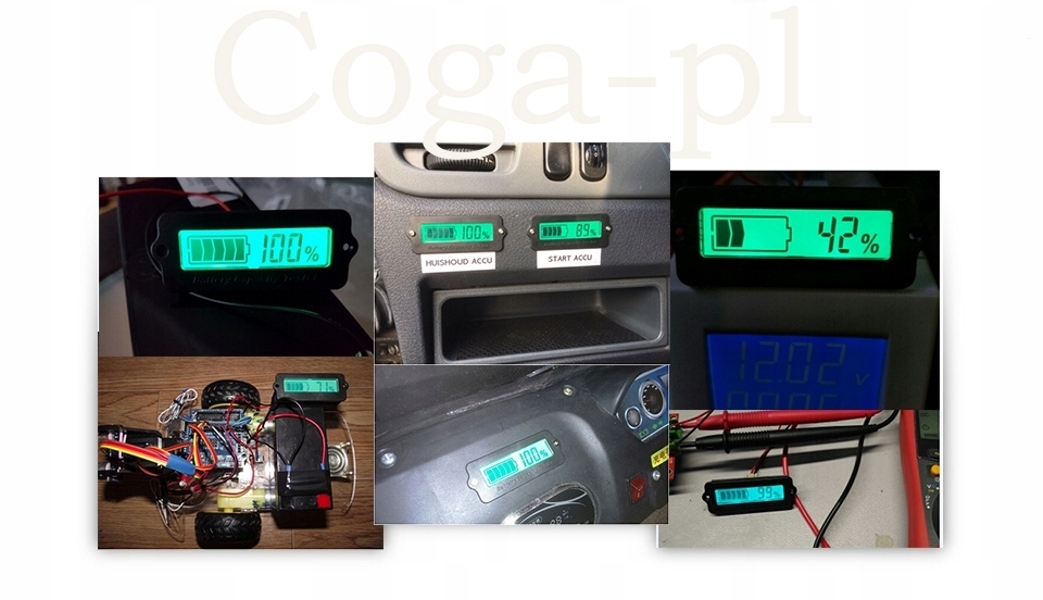

Лічильник батареї 12 В із шкалою у відсотках. Простий лічильник для використання в багатьох проектах і для швидкої перевірки стану батареї.

Тип - зовнішнє встановлення

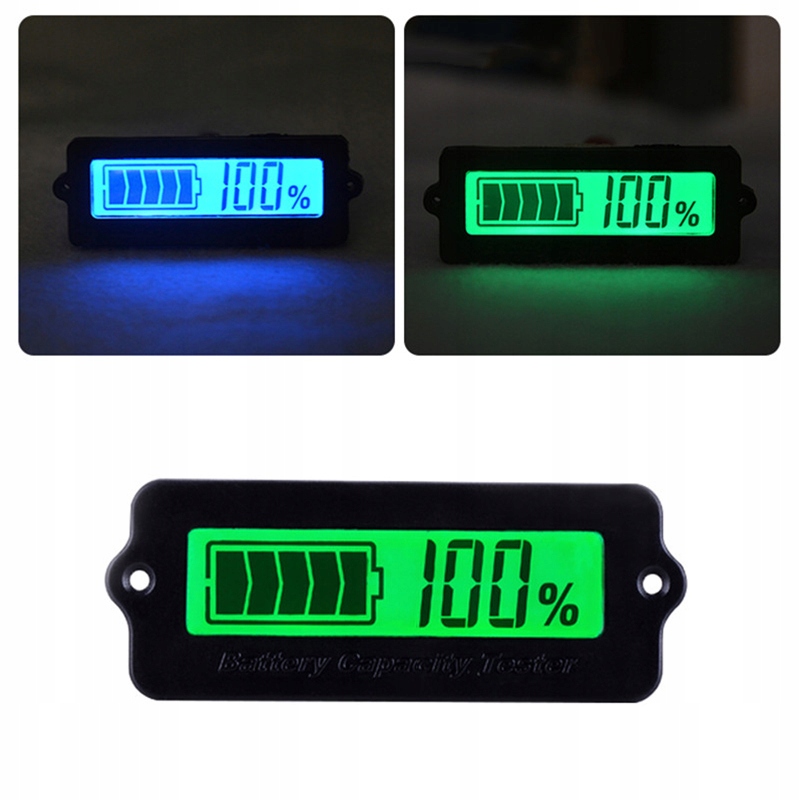

РК-дисплей

Робоча температура: -30~85 Цельсій

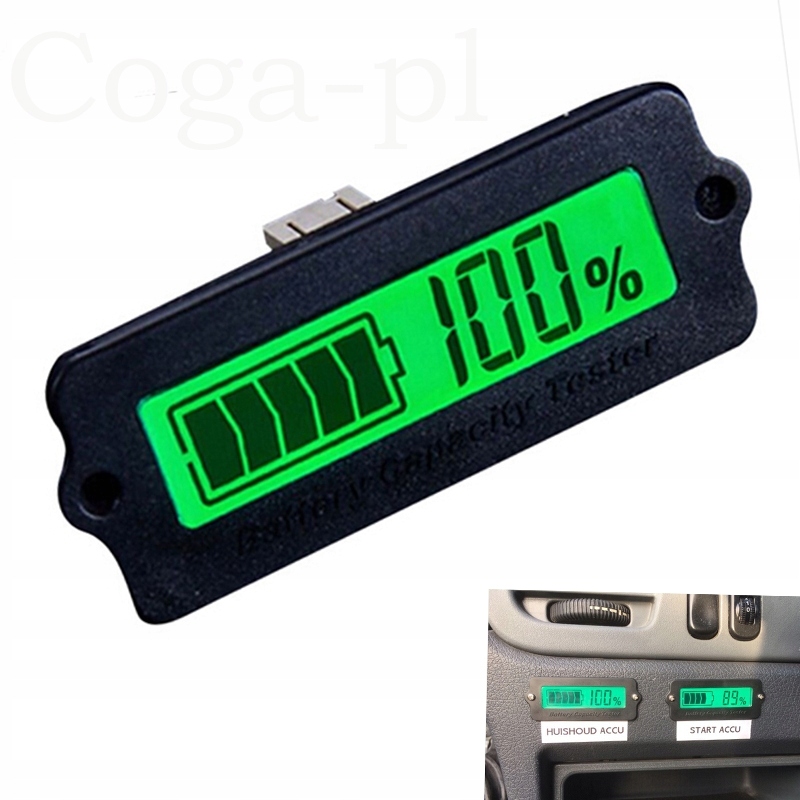

колір - ЗЕЛЕНИЙ

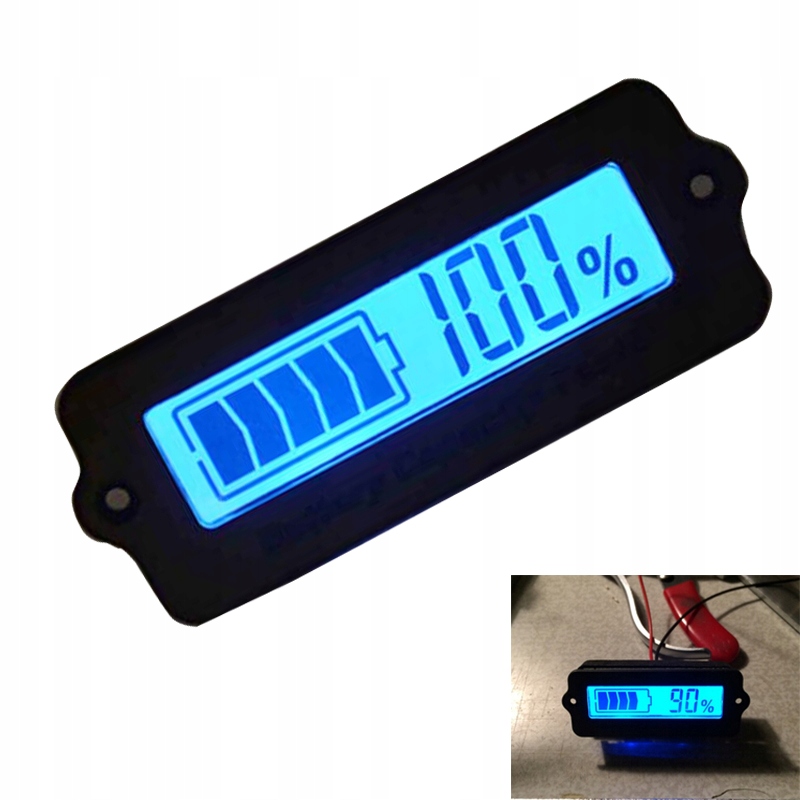

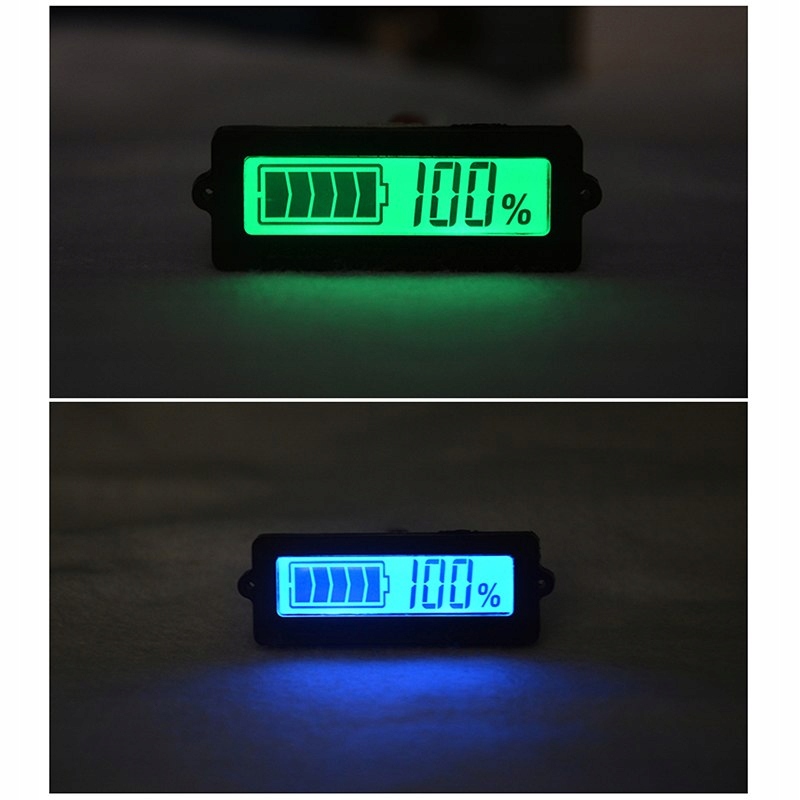

в інших кольорах наших аукціонів: синій і червоний

Технічні дані

• Тип: зовнішня установка
• Дисплей: LCD
• Робоча напруга: 8-63В< /li>
• Колір дисплея: зелений

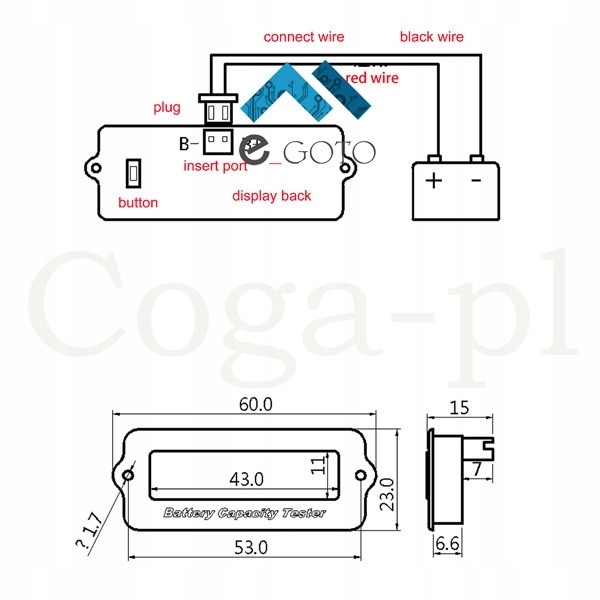

• Розміри наведено на схемі нижче
• Вага: 13,1 г
• Інструкції

В комплекті

• Індикатор ємності для літієвих батарей 8-63 В і кислотних батарей 6-48 В у корпусі - 1 шт.
• два кабелі : червоно-чорні, довжиною 20 см

Як користуватися!!!

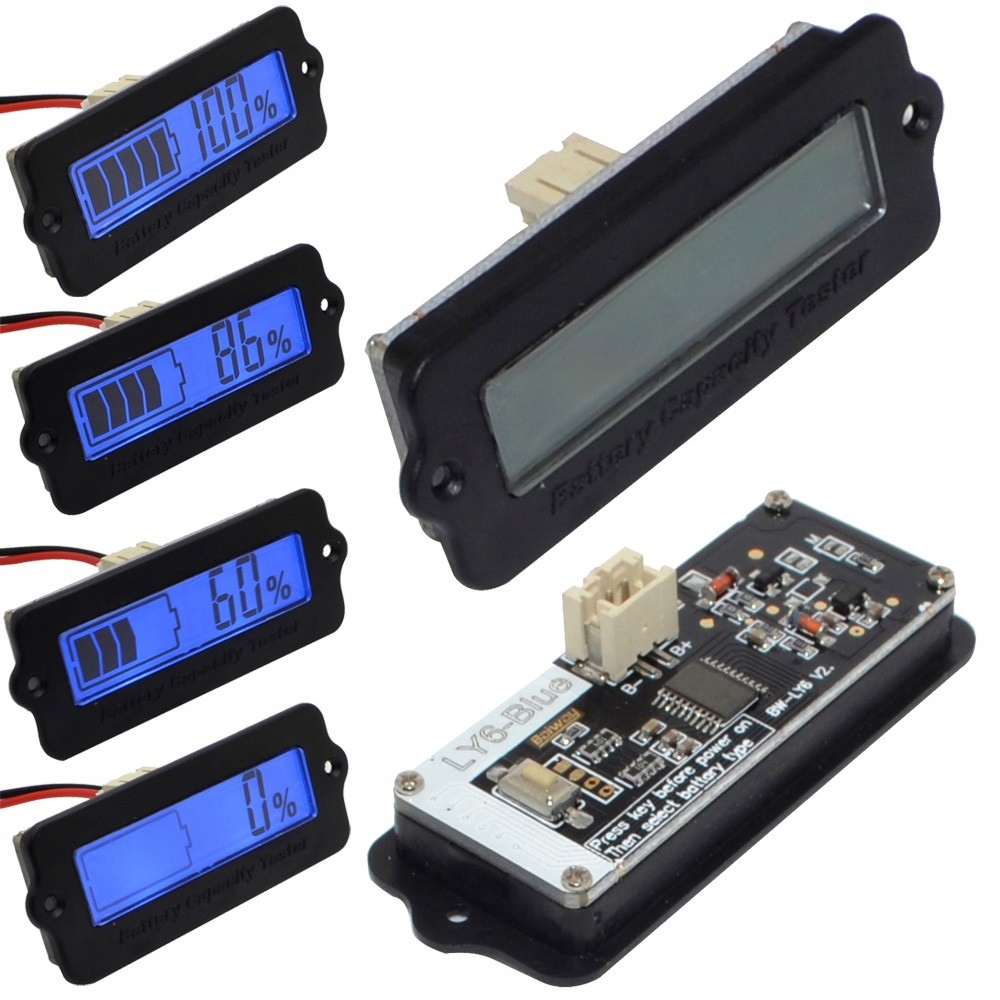

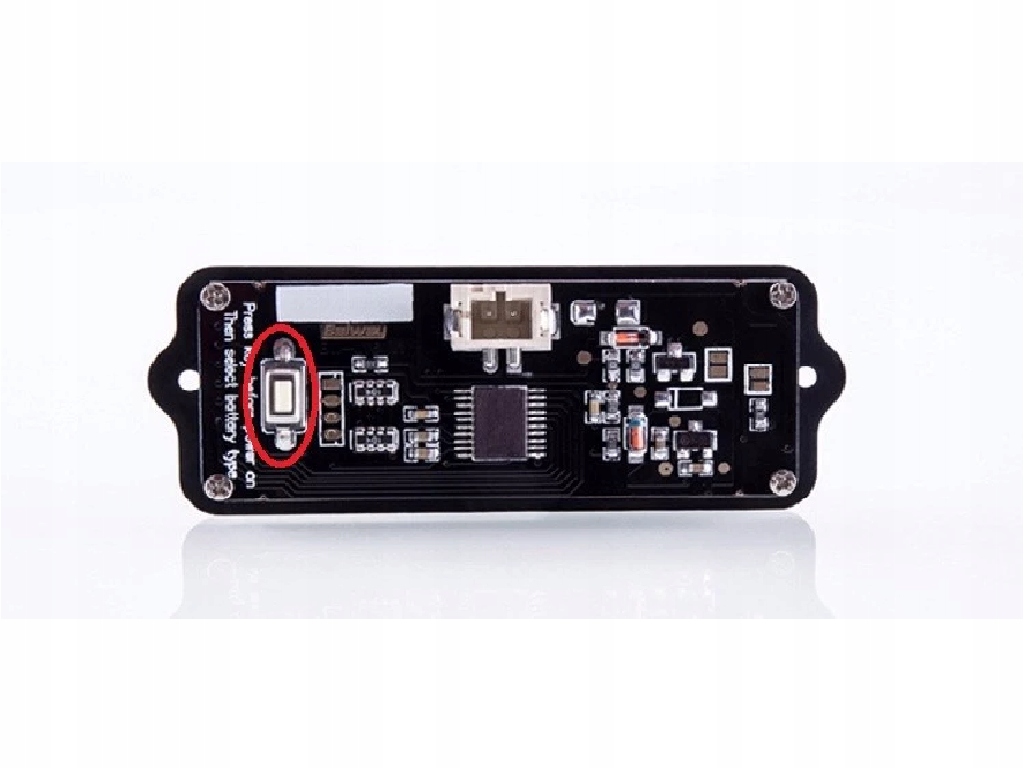

Кнопка Bution, розташована на задній частині дисплея - при натисканні вона підлаштовується під ємність акумулятора та вказує 100%, незалежно від того, чи батарея заряджена на 20%, 50% або 100%, до речі, ми можемо самостійно регулювати показники лічильника.

Вибір типу та напруги батареї: до виберіть тип і напругу вимірювання батареї, перед підключенням джерела живлення натисніть і утримуйте кнопку до підключення джерела живлення. Після цієї операції на екрані має з’явитися опція 0P і скористайтеся кнопкою для вибору з цих опцій: P – свинцеві батареї, C літієві елементи:

• 0P – 100% від активації Вимірювач 8 В
• 1P - напруга для свинцевої батареї 12 В
• 2P - напруга для свинцевої батареї 24 В
• 3P - напруга для свинцевої батареї 36 В
• 4P - напруга для свинцевої батареї 48 В

Для літієвих батарей:

• 2C - напруга для 2S упаковки - 7,4 В
• 3C - напруга для пакета 3S - 11,1 В
• ...
• 15C - напруга для пакета 15S - 63В

Після вибору опції вимкніть джерело живлення і після повторного увімкнення (не утримуючи кнопку) лічильник покаже показання для вибраної опції.

Швидке налаштування специфікацій:

Натисніть і утримуйте клавішу вниз на задній панелі після вимкнення, а потім увімкніть. РК-дисплей показує поточні характеристики. Потім за допомогою клавіші налаштуйте специфікацію, виберіть відповідну специфікацію, а потім вимкніть і знову ввімкніть її. Монітор акумулятора працюватиме нормально (відповідає наведеному нижче коду).

Літій-іонний акумулятор Код Свинцево-кислотний акумулятор Код

• 3 елемента, 3 C, 12 В, 1 P< /li>
• 4 клітини, 4 C, 24V, 2 P
• 5 клітини, 5 C, 36V, 3 P
• 6 клітини, 6 C, 48V , 4 P
• 7 клітин, 7 C., ,
• 8 клітин, 8 C., ,
• 9 клітин, 9 C., ,
• 10 клітинок, 10 C, ,
• 11 клітинок, 11 C, ,
• 12 клітинок, 12 C, ,
• 13 клітинок, 13 C, ,
• 14 клітинок, 14 C., ,
• 15 клітинок, 15 C, ,

Як встановити :
