Інфільтраційний тунель GRAF 300 л

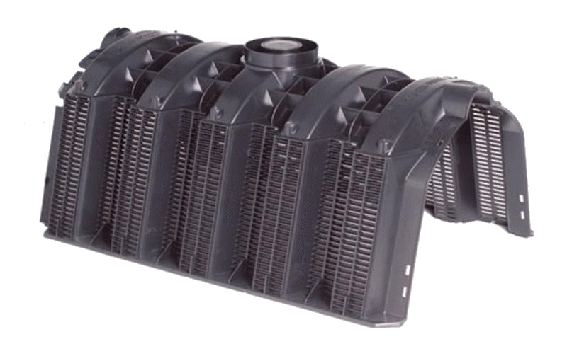

ТУНЕЛЬ з поліпропілену, розміри 120х80х51см

Тунелі є альтернативним рішенням для традиційного кам’яного дренажу. Елементи фільтрації укладаються безпосередньо в траншею і обертаються геотекстилем. Завдяки вазі всього 11 кг тунель має об’єм для зберігання втричі більший, ніж традиційний гравійний фільтр (приблизно 800 кг гравію). Це означає коротшу дренажну систему.

Один тунель має місткість 300 літрів

Розміри:

• довжина: 120 см
• ширина: 80 см
• висота: 51 см

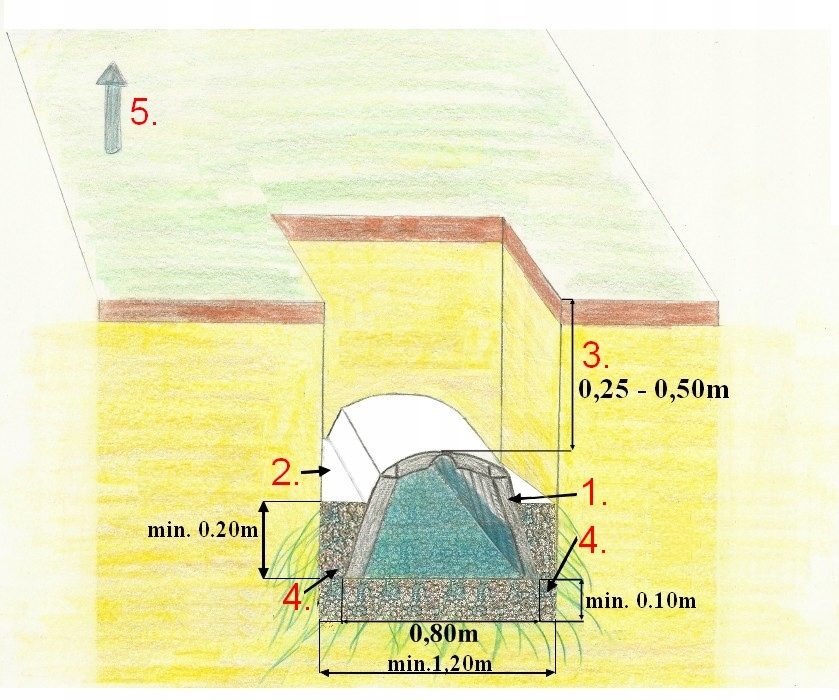

Поперечний переріз системи з інфільтраційним тунелем:

1. Тунель Graf 300l

2. геотекстиль

3. рідний ґрунт

4. гравій фракції 16-32

5. низька вентиляція

Тунелі слід розміщувати на глибині від 25 см до 2 м (за очисна споруда 0,50 м) .

❗❗❗ Не рекомендується використовувати тунелі без гравійної підстилки

Спеціальна тунельна структура забезпечує високу міцність. Тунель витримує тривале навантаження 3,5 т/м2, а також тимчасове навантаження 7,5т/м2, що робить його універсальним для розміщення в землі.

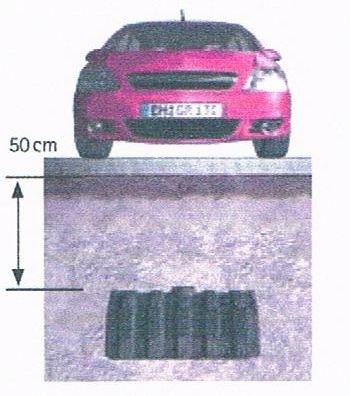

Для руху легкових автомобілів мінімальний шар ґрунту становить 50 см.

Тунелі з'єднані один з одним за допомогою спеціальних засувок, якими оснащений кожен тунель.

Послідовність тунелів закрита двома заглушками - з передньою і задньою сторонами.

Кожна нитка в тунельній системі повинна бути закрита з обох боків панеллю, тобто кожна нитка повинна бути оснащена набором з двох панелей (заглушок).

ПОВНА ДОКУМЕНТАЦІЯ ВКЛЮЧЕНА

Систему інфільтрації тунелю також можна розташувати на насипі/кургані у випадку високого рівня ґрунтових вод. Звичайно, в такому випадку перед такою системою необхідно встановити додаткову насосну станцію.
