Інкрементний кодер HY38-500

Кодер — це пристрій, який перетворює рух в електричний сигнал. Цей сигнал може бути зчитаний таким керуючим пристроєм, як лічильник імпульсів або ПЛК. Пристрої керування можуть використовувати цей сигнал для керування процесом, виконання якого залежить від виконання умови, наприклад, активація друкувальної голівки та друк на елементах у відповідному місці.

ІНКРЕМЕНТНІ кодери надають сигнал у формі хвилі імпульсів з високим або низьким станом кожен дозволяє розпізнати напрямок обертання. Вони характеризуються неможливістю визначити конкретне положення, можна досліджувати лише рух з одного положення в інше.

Технічні дані

• Напруга живлення: 5-26 В постійного струму
• Роздільна здатність: 500 імпульсів/об < /li>
• Тип виходу: двотактний високий > 0,7 x Vcc ; низький стан < 0,5 В
• Вихідні сигнали: A, B, Z
• Максимальна вихідна частота: 100 кГц li>
• Діаметр валу: Ø 6 мм
• З'єднання: кабель 2 м
• Стійкість до ударів: 980 м/с² (X, Y, Z у кожному напрямку 3 рази по 6 мс у кожному напрямку)
• Максимальний робочий струм: 40 мА
• Ступінь захисту:IP 64
• Робоча температура: -25°C~+85°C
• Макс. швидкість обертання: 5000 об/хв-1

Розміри та маркування кабелів

Діаметр валу Ø 6 мм

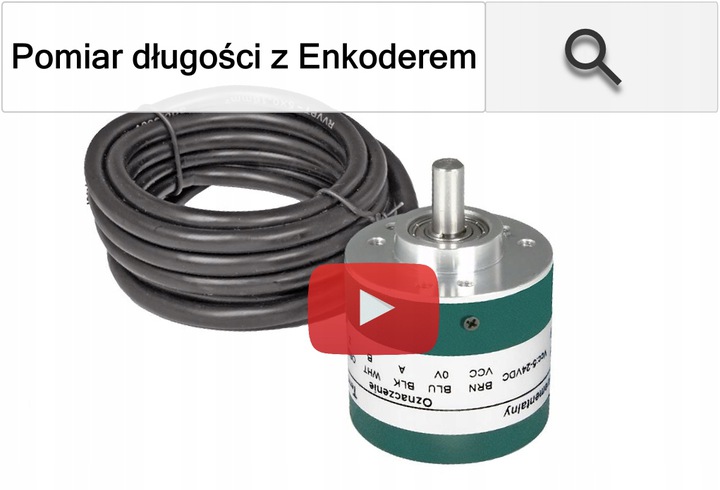

Youtube

Пошук "Вимірювання довжини за допомогою кодувальника"

У відео ми показали, як виконується вимірювання та як встановлювати значення ​​у лічильнику.

мал. Приклад застосування - вимірювання довжини на стрічці. Використовуйте з лічильником імпульсів CI8.

Як генерується сигнал у кодері?

Роздільна здатність кодера – це параметр, який визначає кількість імпульсів, що генеруються під час одного повного оберту кодера. Чим вище це значення, тим точніше позиціонування. Кількість програм кодування в промисловості дуже велика. Різання на довжину, плотери, промислові роботи, пакування, стрічкове транспортування, сортування, наповнення – усе це приклади проблем із використанням кодерів.
