Камінна топка сталева NBC 7 ліва/права BS гільйотина з termotec і одинарним склом + забір, потужність 3-9 кВт

Вставка відповідає вимогам екодизайну.

Екодизайн — це вимога до виробників щодо виробництва вставок із низьким викидом пилу (менше смогу).

Вставка, яка відповідає вимогам екодизайну, безпечний вибір, оскільки вставки, які не відповідають вимогам, будуть систематично вилучатися з обігу.

Параметри печі відповідають суворим німецьким стандартам BImSchV 2.

Вставка ідеальна для будинків з механічною вентиляцією (рекуперацією).

Обладнано:

- регульованим впускним отвором

- термотехнічною підкладкою

- рухомим випускним отвором для вихлопних газів

- системою чистого скла

- декоративне скло

- регульовані ніжки

- дефлектор

Переваги вставки NBC 7:

• відповідає вимогам EcoDesign,
• система підйому - скло піднімається ,
• b>
• декоративне скло,
• потрійна система подачі повітря,камера згоряння,
• вбудований забірник повітря,
• система чистого скла,
• камера, обшита матеріалом Acumotte,
• замок від дітей,
• опущена камера згоряння,
• закриті профільні двері.

Щоб полегшити завантаження, камера згоряння була опущена відносно дверцят.

Вставка оснащена регульованими ніжками для вирівнювання вставки. Стандартно вбудований зовнішній повітрозабірник. Вставка має поворотний вихід вихлопних газів. Зручне прибирання забезпечує знімна решітка і зольник

Дверна коробка виготовлена ​​ззакритого профілю, що робить її стабільною та стійкою до навантажень, що виникають під час експлуатації при високих температурах. Дверцята додатково герметизуються за допомогою прокладки в спеціальній канавці для додаткової ізоляції камери згоряння.

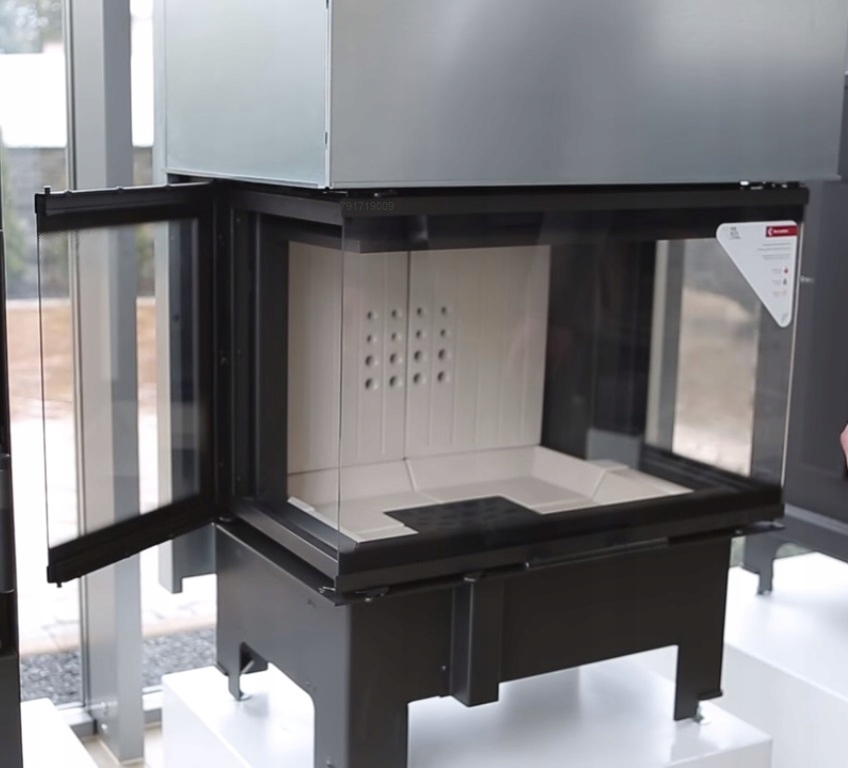

Дверцята легко відкриваються для чищення.

Батьківський контроль

Діаграма циркуляції повітря:

Потрійна система аерації камери згоряння:

• Первинне повітря - спрямовується на пластину на якому відбувається горіння.
• Вторинне повітря - подається через отвори в задній стінці.
• Крім того, у вставці використовується система чистого скла
• b>(завіса повітря).

Технічні дані:

• Номінальна потужність (кВт): 7
• Діапазон потужності нагріву (кВт): 3-9
• Вага (кг) ) ): 188
• Тепловий ККД (%): 83
• Діаметр вихідного отвору вихлопних газів (мм): 160
• Призначений для рекуперації тепла: ТАК
• Індекс енергоефективності EEI: 111,4
• Забір повітря: ТАК
• Відповідність стандарту BlmSchV 2: ТАК
• Викиди CO (при 13% O 2 ) ≤ вказано у %: 0,10
• Викиди пилку (пил) (мг/Нм3): 29
• Температура вихлопних газів (℃): 199
• Декоративне скло: ТАК
• Обшивка камери згоряння: ТАК
• Зольник: ТАК
• Максимальна довжина колоди (см): 40
• Тип скління: бокове
• Відкриття дверей: вгору
• Матеріал: сталь
• Мінімальна необхідна активна площа вихідних решіток (см2): ≥700
• Мінімальна необхідна активна площа вхідних решіток (см2): ≥500
• Тип палива: рекомендована витримана тверда деревина з вологістю ≤20%
• Ширина (см): 75,20
• Висота (см): 124.50
• Глибина (см): 50.20
• Клас енергоефективності: A+
• Виробник: Kratki

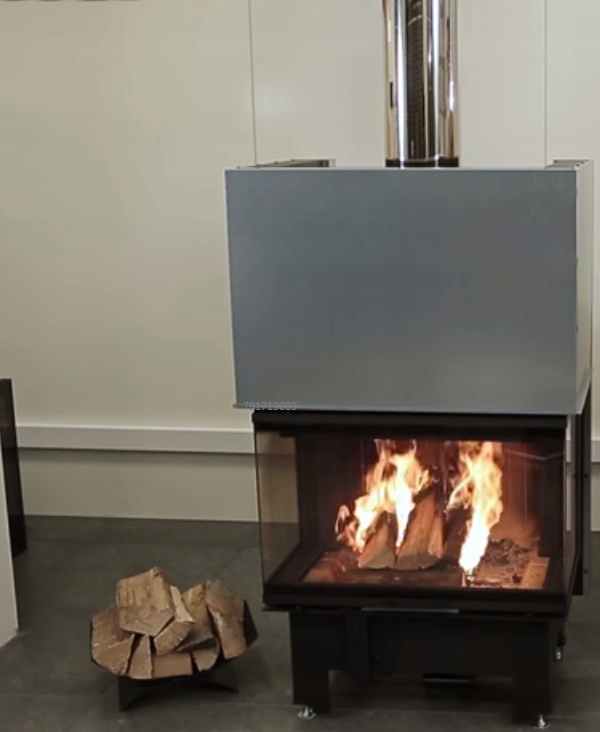

Мала вставка NBC з тристороннім склінням поєднує в собі унікальну естетику та виняткові функціональні властивості. Окрім візуальних переваг, пристрій гарантує ефективне опалення приміщення та екологічне спалювання дров. Завдяки використанню сучасних матеріалів та інноваційним технічним рішенням він характеризується дуже хорошими технічними параметрами. Одним з його численних переваг є можливість підключення зовнішнього повітрозабіра. Елегантності вставці додає декоративне скління. Крім того, він має батьківський замок, який захищає від несанкціонованого відкривання дверей вгору.

ЕКОЛОГІЧНЕ ГОРІННЯ

Пристрій відповідає вимогам Екодизайну та стандарту BImSchV 2, що встановлює максимальні викиди CO.

БЕЗПЕКА НА НАЙВИЩОМУ РІВНІ

Вставка забезпечує безпеку використання, оскільки має т.зв. батьківський замок, що захищає від несанкціонованого відкриття дверей вгору.

Лицька частина вставки оснащена термостійкою керамікою, яка витримує температуру до 660°C. Встановлене скло має сертифікат якості та безпеки.

Корпус і лицьова частина вставки стійкі до високих температур завдяки використанню високоякісної сталі.

Дверна коробка є виготовлені із закритого профілю, що робить їх стабільними та стійкими до навантажень, що виникають під час експлуатації при високих температурах. Ідеальна герметичність вставки гарантується завдяки міцним зварним швам, виконаним у захисті від благородних газів. Сталеві елементи вирізані за допомогою лазерних різаків, а потім зігнуті на згинальних верстатах з ЧПК.

СУЧАСНИЙ ДИЗАЙН

NBC привертає увагу своїм сучасним дизайном та естетичною обробкою. Він радує своїм гармонійним баченням вогню, надаючи інтер'єру неповторний стиль. Тепло випромінюється не тільки спереду, а й з боків.

Камін оснащений єдиним декоративним склом, завдяки чому він виглядає елегантно та сучасно. Використання цього рішення оптично збільшує передню частину вставки та підкреслює бачення вогню.

Дверцята вставки мають зручні перила, що полегшує відкриття дверей вгору.

ЕКОЛОГІЧНЕ ГОРІННЯ

Модель NBC відповідає стандартам екологічного дизайну та вимогам обмежувального стандарту BImSchV 2, який визначає максимальні викиди CO.

КОМФОРТНЕ ВИКОРИСТАННЯ

Вставні дверцята працюють в системі lift up - скло піднімається вгору. В основі цієї системи лежить противага - шківи зі сталевим тросом ходять на шарикопідшипникових шківах, аж 4 (по 2 з кожного боку), завдяки чому вага дверей розподіляється рівномірно. Вони рухаються по напрямних ковзання, встановлених у дверній коробці, що забезпечує їх легку, тиху та безвідмовну роботу. Завдяки підйомно-опускаючим дверям за один раз можна завантажити велику кількість деревини. Додатковий механізм двостороннього відкриття вікон, що полегшує їх очищення.

Пристрій додатково оснащений системою чистого скла - завдяки т.зв. У повітряній завісі повітряний потік розподіляється рівномірно, змітає скло і мінімізує відкладення на ньому сажі. Це дозволяє тривалий час зберігати привабливий і чистий зовнішній вигляд скла.

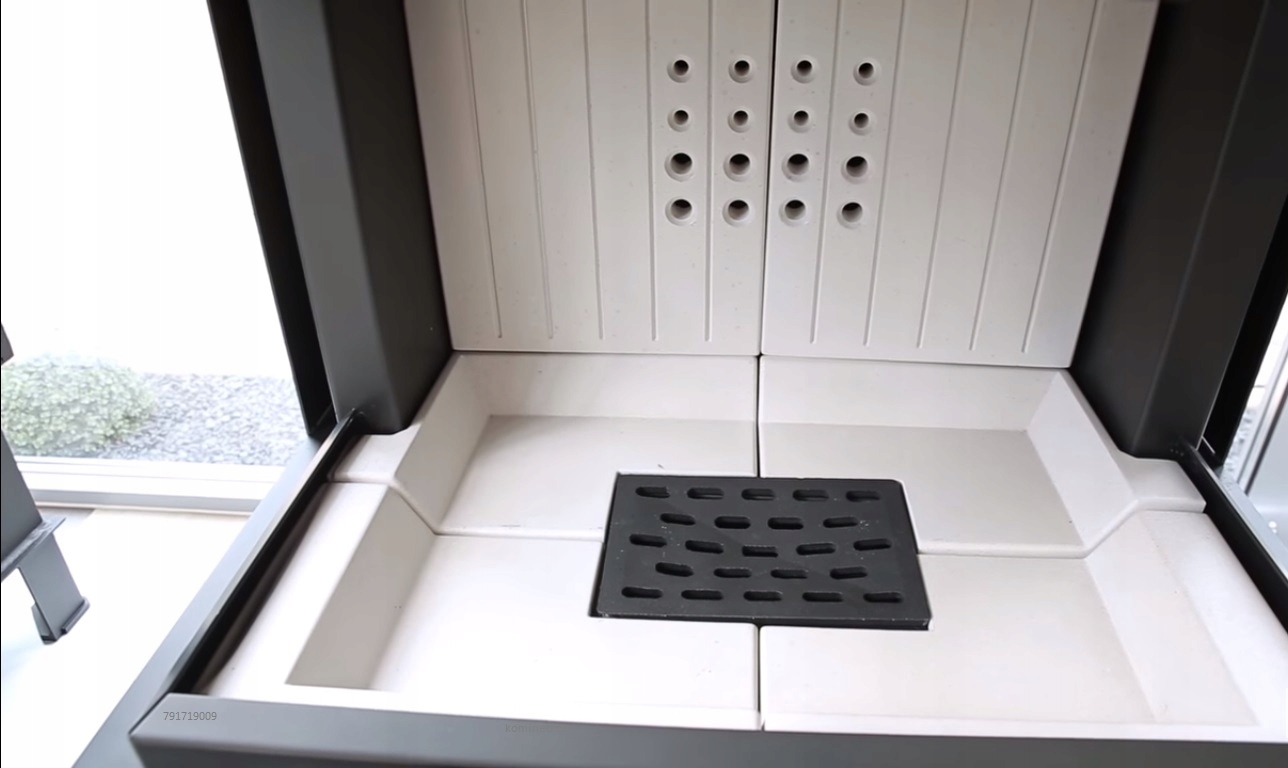

У каміні використовується спеціально профільована нижня пластина з TERMOTEC, завдяки якій камера згоряння глибша і вміщує більший об’єм. деревини, а поліна не падають на скло.

Утримувати вставку в чистоті легше завдяки встановленій решітці та ємності для збору золи. b>МАКСИМУМ ВИКОРИСТАННЯ ЕНЕРГІЇ

Ефективніше горіння та довша підтримка температури досягається за рахунок футерування камери згоряння TERMOTEC, теплоакумулюючим матеріалом, який підвищує температуру в топці. Крім того, його гладка біла поверхня ефектно виглядає всередині каміна.

Допалювання часток палива відбувається завдяки дефлектору, який подовжує шлях вихлопних газів, і системі вторинного повітря. Цей процес також підвищує ефективність згоряння та гарантує краще використання енергії, а отже мінімізує викиди шкідливих речовин в атмосферу.

Пристрій має потрійну систему аерації камери згоряння, завдяки якій горіння дров у вставці відбувається екологічно і, головне, економно.

Первинне повітря подається на вставку ззовні, завдяки вбудованому вхідному патрубку діаметром 125 мм. Вхідний отвір для повітря розташований на дні вставки. Його регулювання здійснюється за допомогою вбудованої заслінки з одним регулятором, розташованого під дверцятами, що виключає помилки через неправильне використання. Весь механізм працює дуже тихо та безвідмовно.

Приклад розташування

Вставте розміри

Під час усіх дій, пов’язаних із поводженням із вставкою, пам’ятайте, що елементи вставки можуть мати високі температури, тому слід використовувати захисні рукавички.

Декларація ЕКОПРОЕКТУ

Як правильно розпалити вогонь у каміні?

Деревина є одним із найкращих видів палива для отримання тепла. Як відновлюване джерело енергії, ми гарантуємо його постійну доступність і незалежність від окремих виробників теплової енергії. Це паливо доступне навіть на місці. Це забезпечує індивідуальний і конкурентоспроможний метод опалення, в тому числі з точки зору ціни. Дрова, які використовуються як паливо для камінів, найчастіше виготовляються із залишків деревної маси. Його потужність залежить головним чином від вмісту в ньому води. Щойно зрізане дерево або дерево, яке неправильно зберігалося, має високий вміст вологи. Волога збільшує вагу деревини і водночас знижує її теплову здатність. Тому найбільш рекомендована та ефективна деревина – це деревина з вологістю нижче 20%.

Під час куріння слід:

• використовуйте лише натуральне дерево
• не використовуйте товсті шматки дерева
• не використовуйте мокру або вологу деревину

ВИБІР ПАЛИВА

Рекомендоване паливо

Виробник рекомендує використовувати колоди з деревини листяних порід, таких як: бук, граб, вільха, береза, ясен і т.д. з розмірами колод або колод: довжина приблизно 30 см і обхват від бл 50 см - вологість деревини, використовуваної для топки пристрою, не повинна перевищувати 20%, що відповідає деревині, витриманій 2 роки після рубки, що зберігалася під дах.

Паливо не рекомендовано

Слід уникати використання для розпалу приладу полін або полін з вологістю понад 20%, оскільки це може призвести до недосягнення заявлених технічних параметрів – зниження теплової потужності.

Не рекомендується використовувати для обігріву приладу поліна хвойних і смолистих порід, оскільки вони спричиняють сильне задимлення пристрою та потребують частішого чищення пристрою та димоходу.

Паливо заборонено

Не спалюйте у вставках: мінерали (наприклад, вугілля, тропічну деревину (наприклад, червоне дерево), хімічні продукти або рідкі речовини, такі як нафта, спирт, бензин, нафталін, ламіновані дошки, просочені дошки або пресовані шматки деревини, зв’язані клеєм, сміття. Якщо інше паливо дозволено, інформація буде надана на паспортній табличці.

КОРПУС ВСТАВКИ FIRENATURE

Кожух повинен забезпечувати доступ повітря, необхідного для вентиляції та циркуляції повітря в кожусі, за рахунок використання камінних решіток, підібраних відповідно до потужності топки (в нижній частині кожуха - під топкою) та витяжна решітка (у верхній частині кожуха - над вставкою).

Вибір решіток

Припливні та вихідні решітки: У нижній частині камінної топки повинні бути припливні отвори, через які повітря, необхідне для обігріву, надходить у корпус – повітрозабірники (нижні вентиляційні решітки). Для забезпечення належного відводу гарячого повітря від витяжки в ній повинні бути встановлені витяжні отвори з вентиляційними ґратами – повітровідводом (верхні вентиляційні решітки). Оздоблення отворів виконується гратами з площею перерізу від 40 до 60 см2 на 1 кВт потужності топки в залежності від потужності топки.

Примітка: через високу температуру в корпусі вставки, решітки в витяжці та ті, що закривають систему розподілу повітря в будинку, повинні бути виготовлені з металу. У камінну витяжку ми встановлюємо тільки решітки без жалюзі.

РОЗПАЛЮВАННЯ КАМІНУ

Єдино правильним і рекомендованим способом розпалювання камінів є т.зв освітлення зверху.

ПОКРОКОВІ ІНСТРУКЦІЇ

1. ПІДГОТОВКА МАТЕРІАЛІВ

- Кілька більших полін (розколотих; макс. вологість до 20%; діаметр приблизно 10-13 см) - Жменя маленьких полін для розпалювання (діаметром приблизно 2-5 см; макс. вологість до 20%)

- Будь-які розпалювання

- Сірники/запальничка

2. ПІДГОТОВКА КАМІНУ ТА СЕРДЦЕ

- Відкрийте всі вентиляційні отвори/заслінки в каміні

- Більші поліна кладемо на дно каміна по черзі

- Поверх товстих колод покладіть шар дрібних полін (не більше 3 шарів). Розміщуємо колоди, залишаючи між ними проміжки для вільного проходження повітря

- Покладіть розпалювання на верхній шар щеплення

ЗНАЧЕННЯ

Запаліть розпал і закрийте дверцята каміна. Залежно від довжини димоходу та його тяги розпалювання може тривати від кількох до кількох хвилин. При недостатній тязі в димоході, на початковому етапі розпалювання каміна відкрийте дверцята каміна, відкривши її. Також бажано відкрити вікно в кімнаті, де встановлено камін, щоб впустити більше повітря (тільки у випадку приладів, які не мають вбудованого повітрозабірника ззовні). призначений для спалювання деревини вологістю до 20%. Забороняється використовувати вугілля, кокс, продукти на основі вуглецю, пластмаси, сміття, ганчір’я та інші легкозаймисті речовини. Умовно допускається спалювання сертифікованих деревних брикетів з тирси або пелет, але в невеликих кількостях. Практична оцінка вологості використовуваного деревного палива виглядає наступним чином. Деревину, яка повинна мати вологість 18-20%, необхідно витримати 18-24 місяці або висушити в сушарках. Зі зниженням вологості деревини підвищується її теплотворна здатність, що означає економію коштів – до 30% від загальної маси деревини, необхідної на один опалювальний сезон. Якщо для спалювання використовуються дрова із занадто високою вологістю, може виникнути надмірна витрата енергії на випаровування вологи та утворення конденсату в димоході чи камері згоряння, що впливає на нагрівання приміщення. Ще одним негативним явищем, яке спостерігається при використанні деревини із занадто високою вологістю, є виділення креозоту - осаду, який руйнує димохід, що в крайньому випадку може спричинити загоряння та пожежу димоходу. Тому рекомендується використовувати тверду деревину, наприклад, дуб, бук, граб і березу. Хвойні дерева мають нижчу енергетичну цінність, і їх спалювання викликає інтенсивне закопчення скла.

УВАГА: не використовуйте невбудовану камінну топку, за винятком пробного освітлення.
