камера теплової візуалізації IIT LC -AD11 для виявлення пошкоджень PCB

g w a r a n c j a - 24 m i e s i a c e

- перший пристрій у світі, в якому використовувалася технологія подвійного спектрального позиціонування.

Завдяки ефективному програмному забезпеченню для інтелектуального аналізу зображень на стороні ПК, використанні інтелектуальних алгоритмів, камера надає робочу температуру будь -якого елемента живої плати материнської плати та вказує на різницю температури в своїх областях.

Набір складається з 3 елементів:

• Камери з двома лінзами
• штатив
• Програмне забезпечення графічної візуалізації.

Оптична команда складається з двох камер:

• Видимі світлові камери
• Інфрачервоний детектор світла.

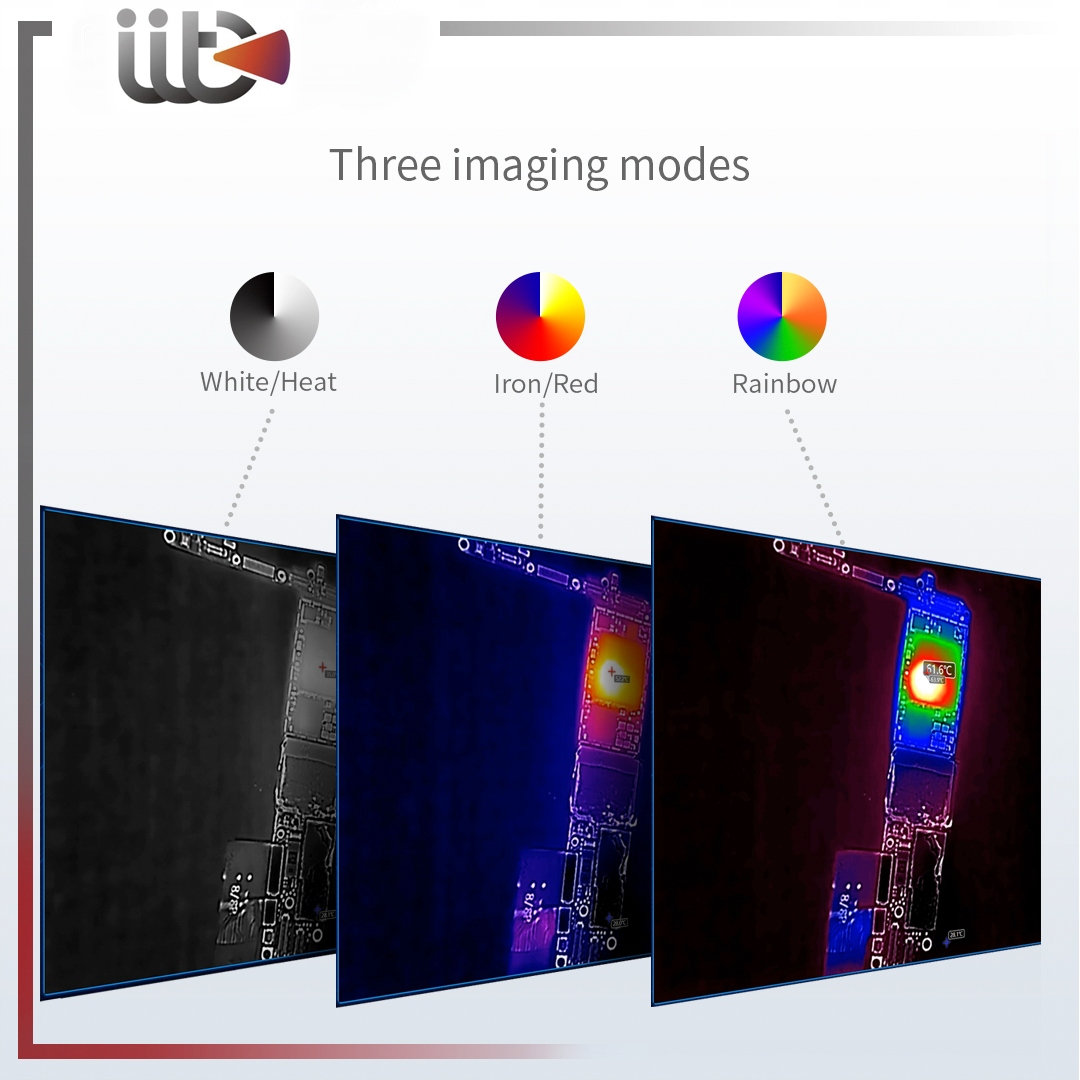

Завдяки програмному забезпеченню можна візуалізувати:

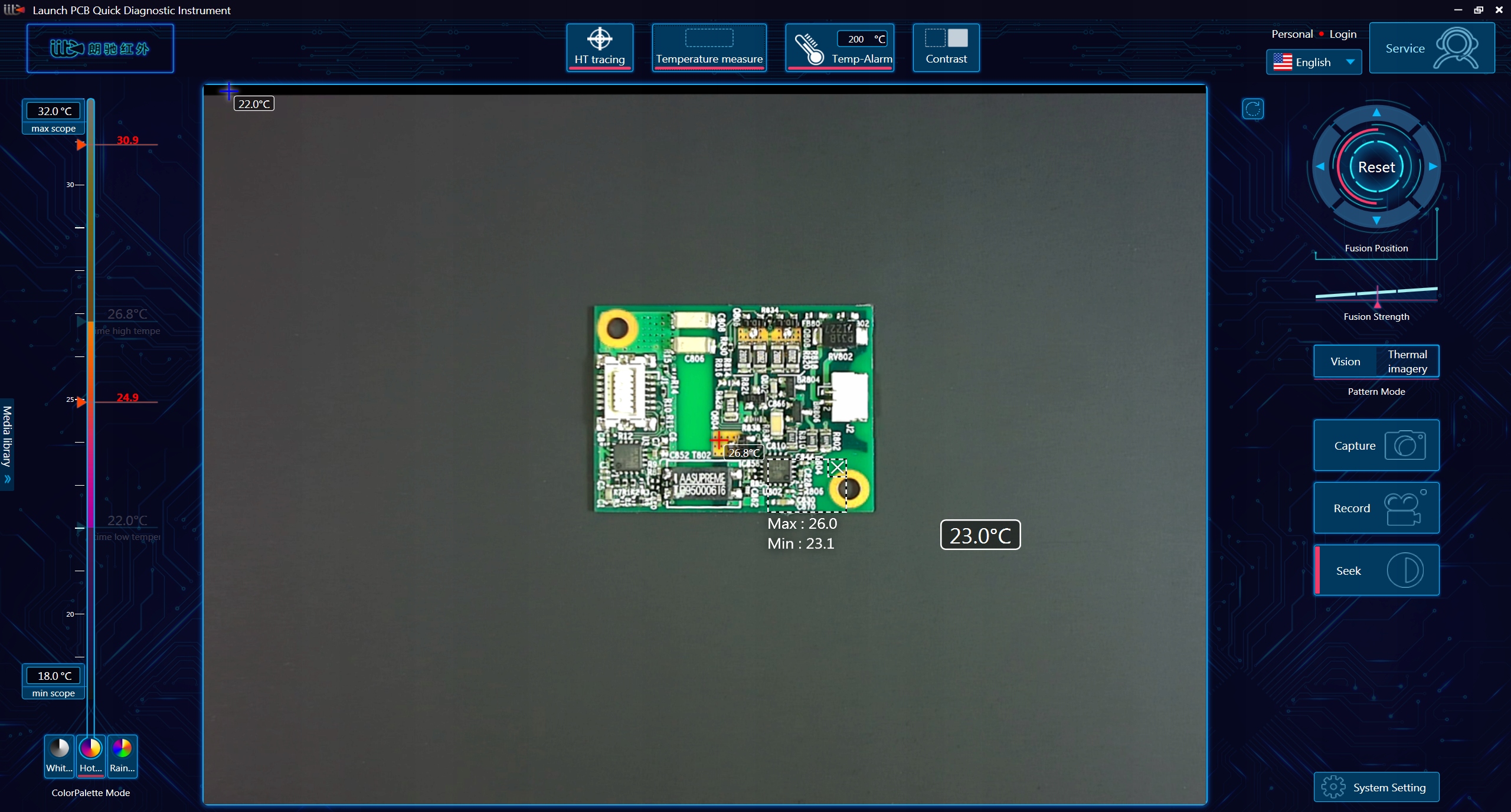

• Зображення видимого світла

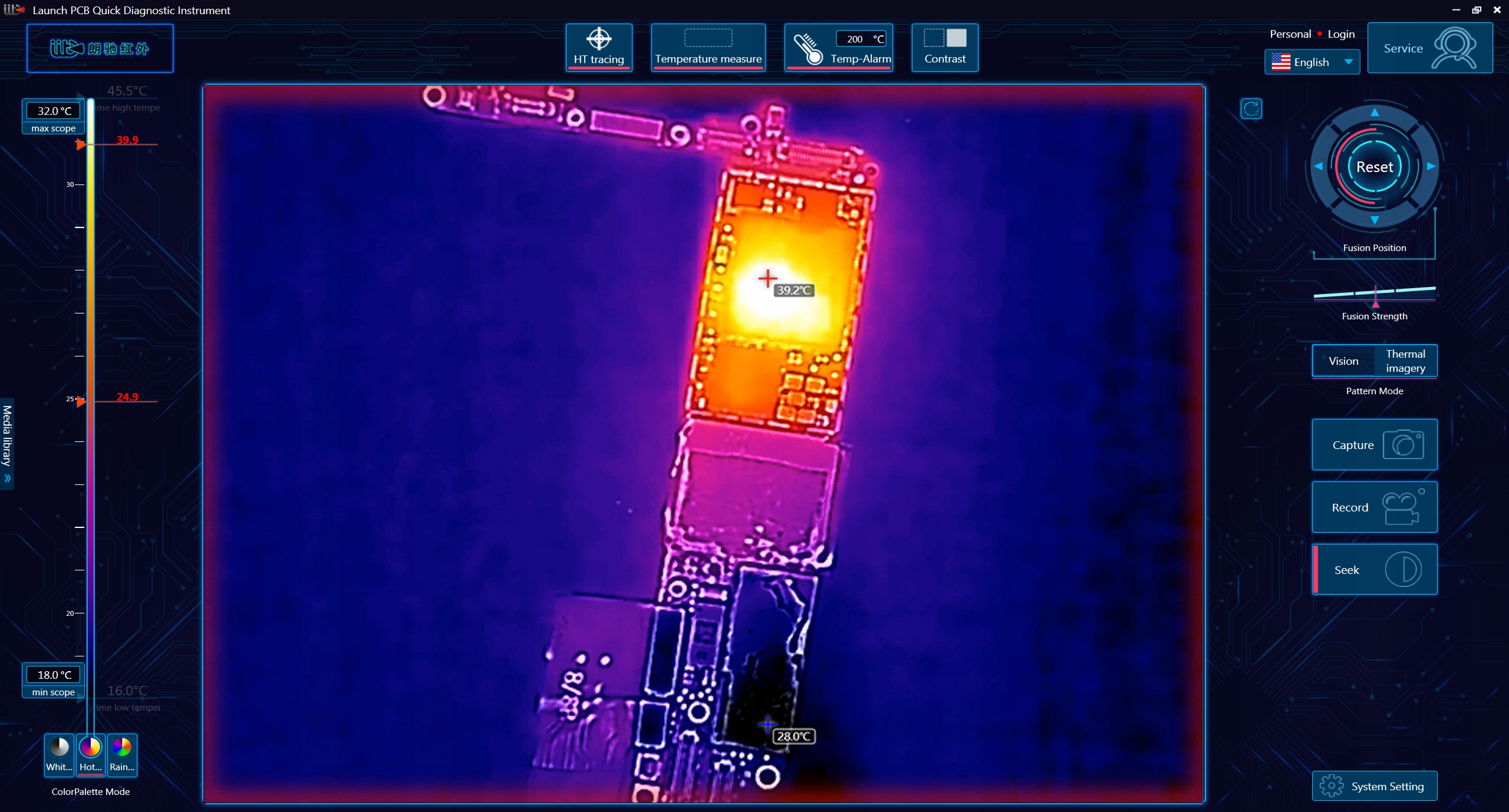

• Інфрачервоне світлове випромінювання
• Підключення видимого світла та інфрачервоного випромінювання.

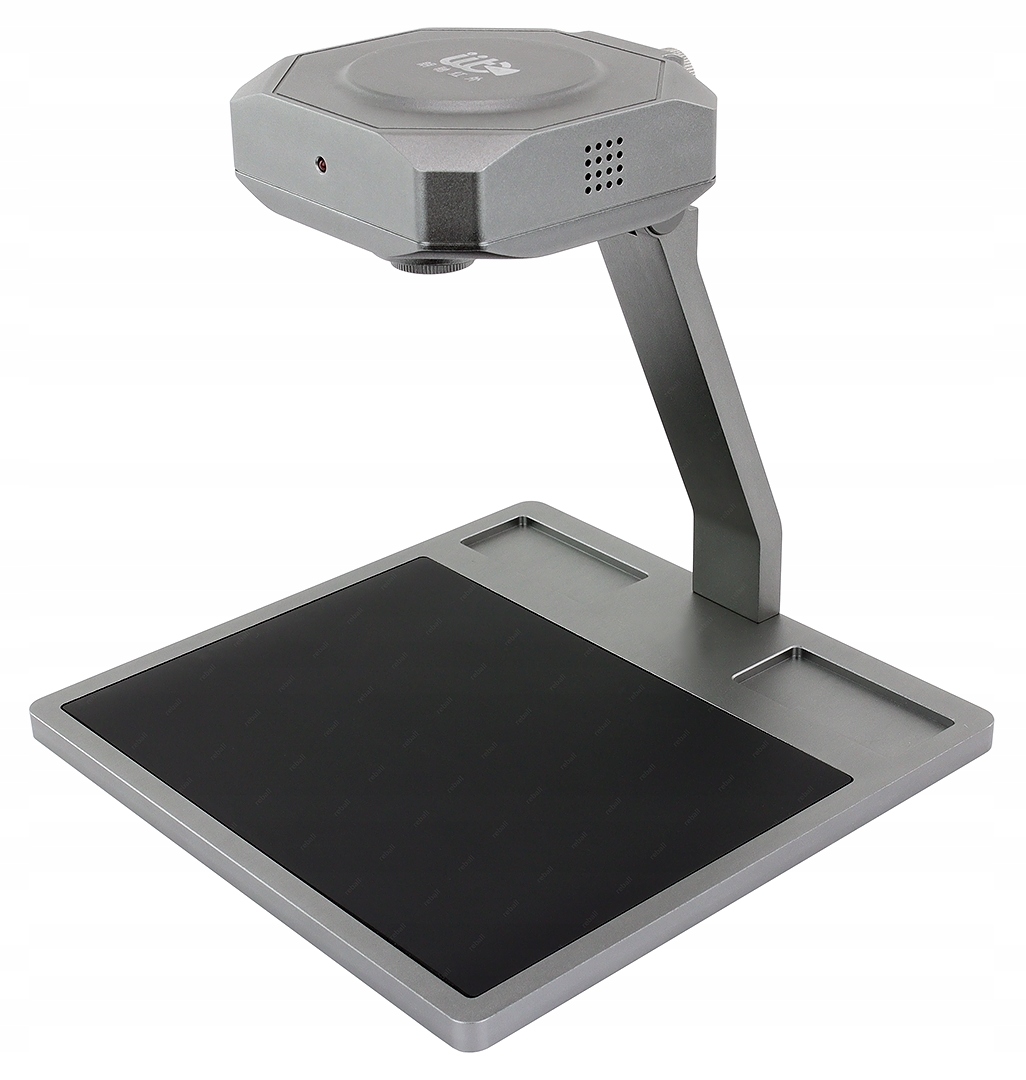

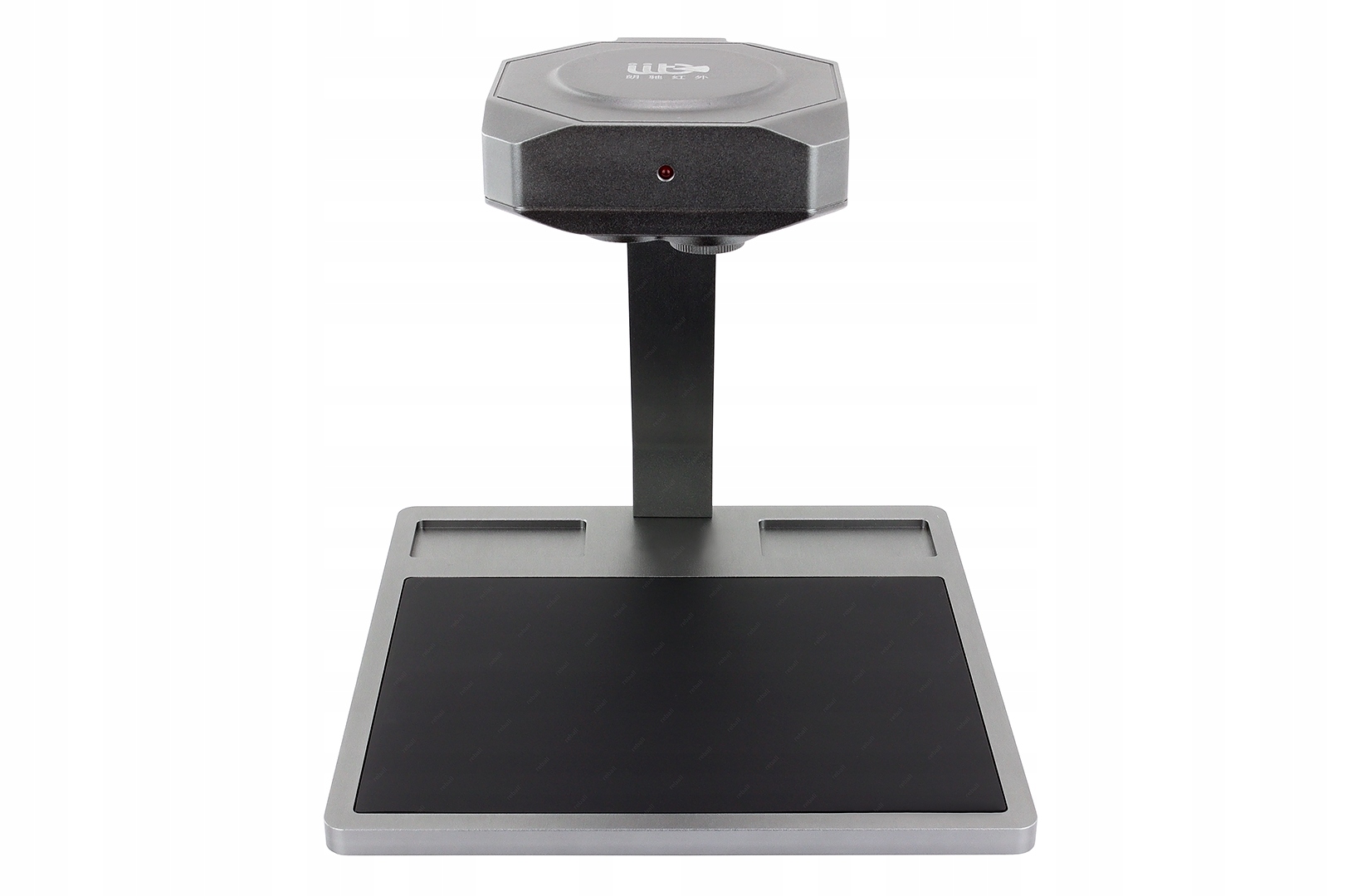

Для досягнення найкращої відстані спостереження набір оснащений регульованим бумом. Регулюючи відстань між пристроєм та друкованою дошкою, зображення може бути адаптоване до розміру випробуваної друкованої пластини.

Також розташування камери на бумі може бути регульованим.

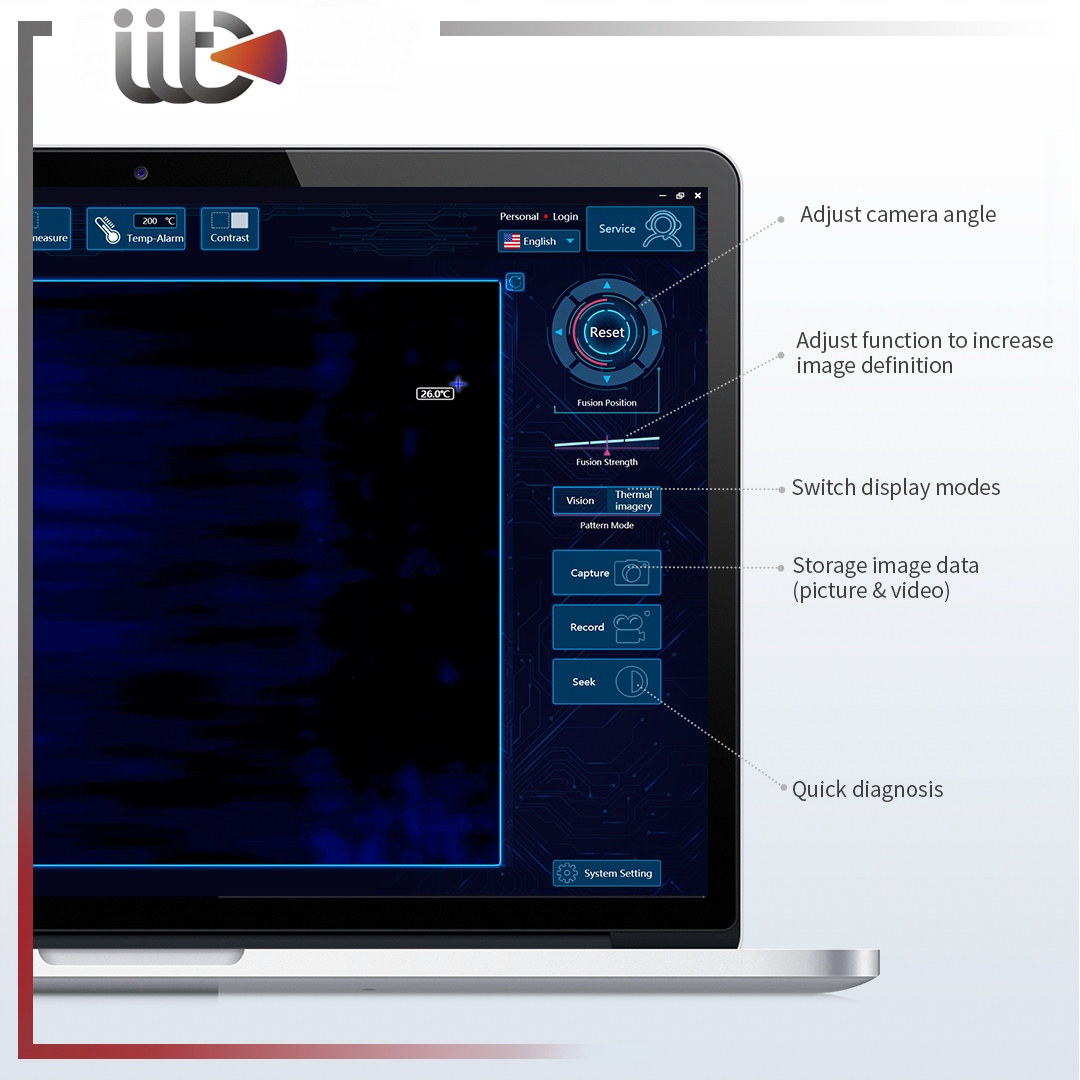

Програмне забезпечення має функції:

• Збереження фотографій
• Порівнюючи поточне зображення з раніше збереженим

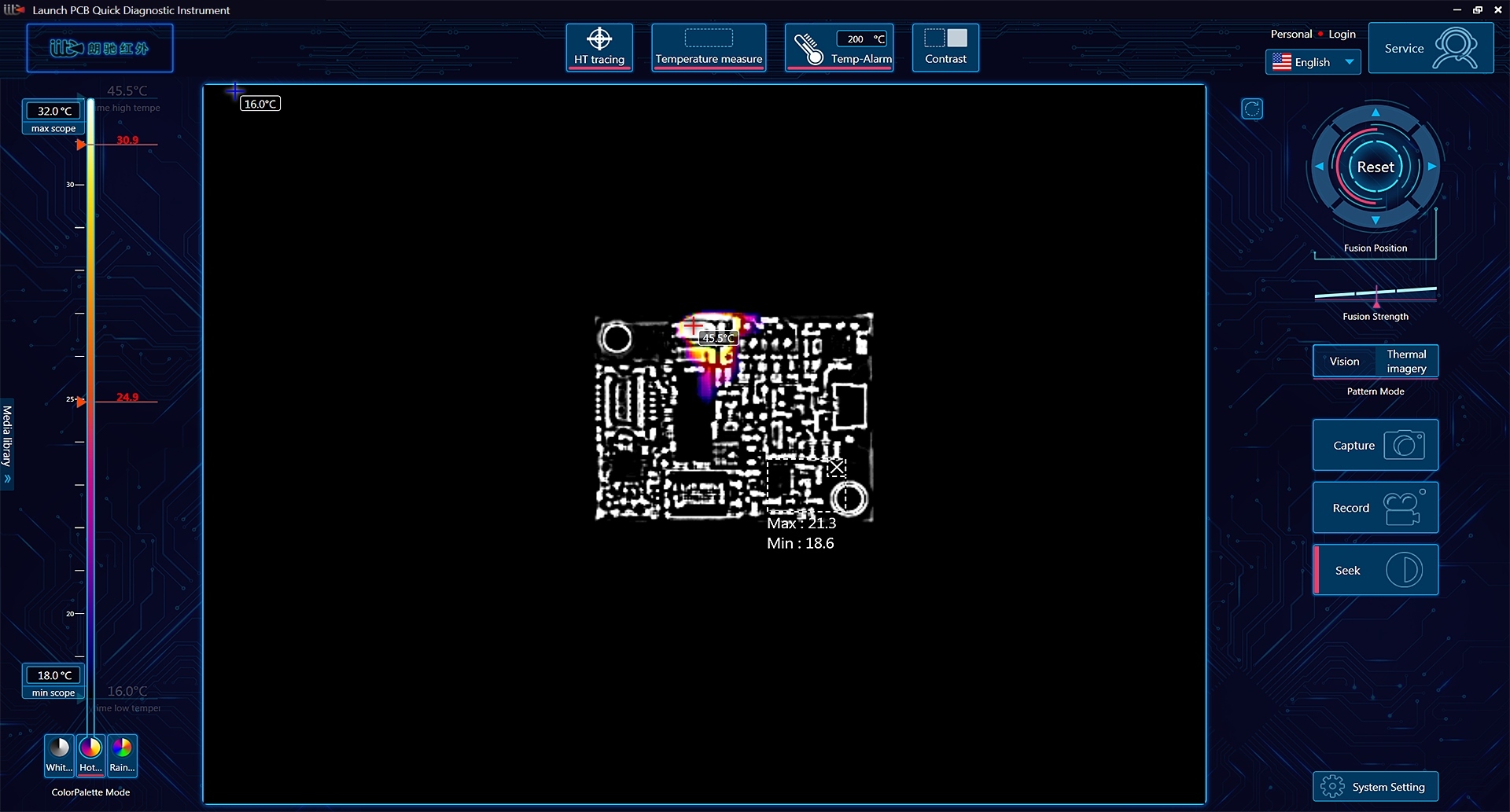

• Виявлення температури в числовій та графічній формі багатьох спостережуваних об'єктів та областей одразу.

Зв'язок між комп'ютером та камерою відбувається через мережевий кабель з роз'ємом RJ45.

Можна відображати зображення з камери в локальній мережі на будь -якій кількості комп’ютерів одночасно. Завдяки цьому камера також буде використовуватися для дидактичних цілей.

Більше інформації про камеру та її додаток для ремонту друкованої плати можна знайти на youtube .

Параметри детектора інфрачервоного світла:

• Тип детактора: прозваний детект оксиду ванадію (Vox)
• Роздільна здатність детектора: 160 × 120
• Довжина хвилі: 7,5-13,5 мкм
• 61,8 × 49.5 мкм
• 61,8 × 49.5 °
• 61,8 × 49.5 °
61,8 × 49.5 Пармір камери видимого світла:
• Роздільна здатність: 1920 × 1080

Інтерфейс та функція відображення:

• Режим дисплея: Візуальна термічна
• Відео Вихід: RJ45
• Формат Фізичні особливості:
  • Розмір: 18.1x18cm
  • Мати)
  • Вага: 2,8 кг (з ручкою)

  живлення:

  • Вільна напруга: 3 Вт)

  Навколишнє середовище Робота:

  • Діапазон температури зберігання: -20 ° ~ 60 ° C
  • Вологість 95% Відносна вологість

  Параметри вимірювання температури:

  вимірювання температури
  • 5 ° C або ± 5%
  • Діапазон температури: -10 ° C - 150 ° C

комплект включає:

• Камера з базовою IIT LC-AD11
• Блок живлення камери
• Мережевий кабель LAN
• Картон
• Оригінальне програмне забезпечення (англійська версія)

Вам потрібні інші аксесуари для паячих або сервісних аксесуарів. Перевірте інші наші аукціони.
