Правий регулюючий клапан Integra Pex black matt All in One

Параметри

• Тип клапана: регулюючий
• Тип інсталяції: інсталяція alu-pex 16 мм
• Орієнтація: праворуч
• Варіант клапана: під кутом< /li>
• Набір - тип: все в одному - всі елементи включені: клапан + з'єднувачі + розетки + рукава
• Колір: чорний матовий
• Форма розетки: Одиночна кругла 2 шт
• Виробник: VARIO TERM
• LINE : Integra R

Правильний набір Integra.

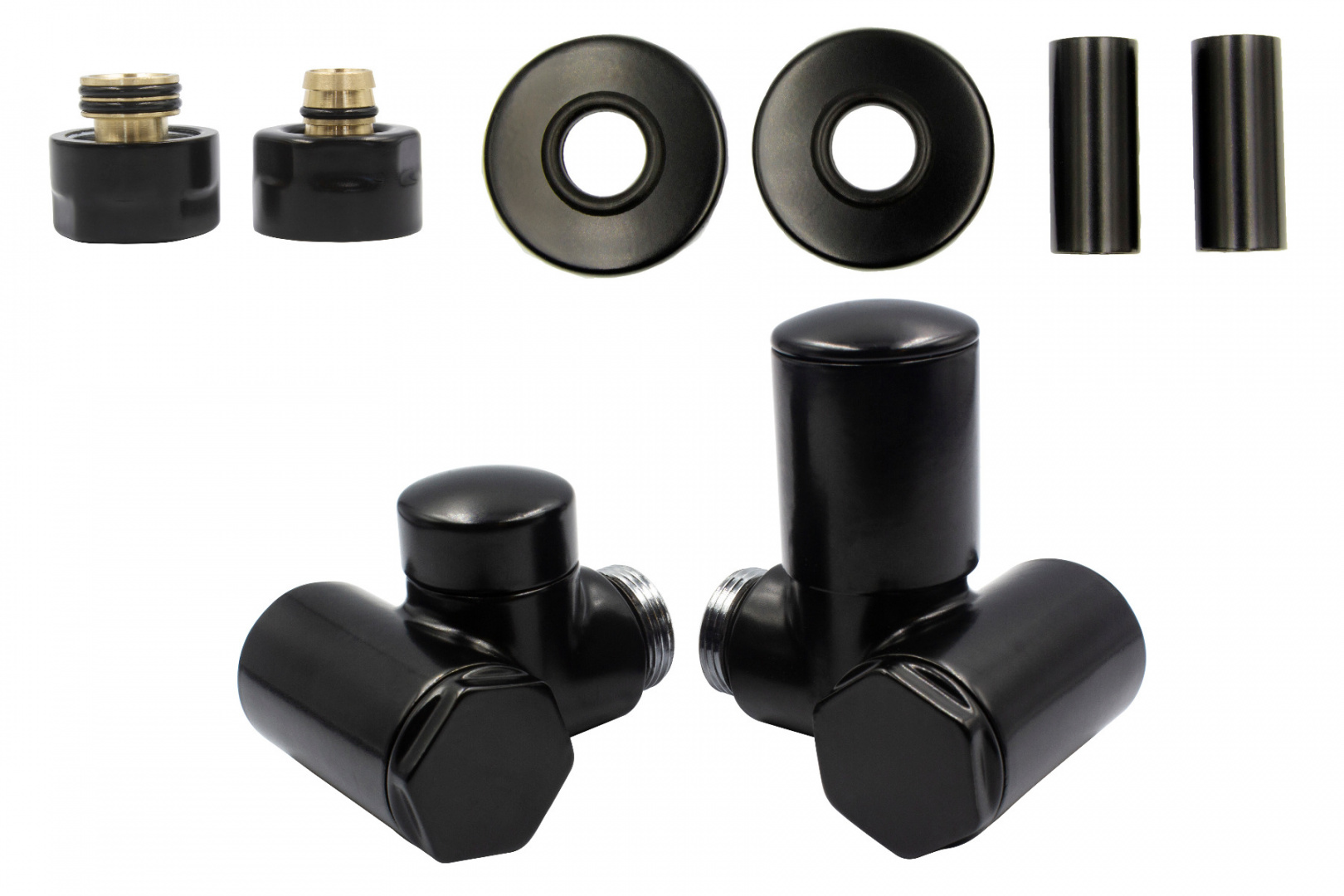

Набір включає:

• 1 правий регулюючий клапан,
• 1 лівий запірний клапан,
• 2 маскувальні розетки, один металевий,
• 2 маскувальні рукави, металеві та
• 2 з'єднувачі Pex - для встановлення alu-pex 16 мм

КОРИСНО ЗНАТИ:

Регулювальний клапан INTEGRA призначений для установки на радіатор центрального опалення в двотрубній системі.

Корпус клапана інтегрований з трійником, що дозволяє підключити електронагрівач безпосередньо через вентиль до радіатора - рекомендована установка нагрівача на запірну арматуру.

Запірна арматура монтується на радіаторі центрального опалення з боку зворотної лінії.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Макс. перепад тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Попереднє налаштування на запірному клапані

Підключення радіатора G ½

Установка електронагрівача на запірну арматуру

Нижче наведені креслення з розмірами: регулювально-запірного клапана Integra, а також розміри маскувальних гільз і одиночної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани Integra можна підключити до радіатора, якщо у вас є входи:

- знизу

а) коли подача ліворуч - виберіть лівий регулюючий клапан Integra з одинарними розетками

b) коли подача справа - виберіть правий регулюючий клапан Integra з одинарними розетками

- нижня середина

a) якщо подача йде з лівого боку - виберіть правий регулюючий клапан Integra з овальними або прямокутними розетками (одиночні розетки не підходять одна до одної в 50-мм з’єднанні)

b) якщо подача здійснюється з правого боку - виберіть лівий регулюючий клапан Integra з овальними або прямокутними розетками (окремі розетки не підходять одна до одної в 50-мм з’єднанні)

- в нижньому підключенні - також можна підключити нагрівач - рекомендується встановити нагрівач на запірному клапані

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан Integra можна підключити до обох установок PEX 16 мм - для цього вам потрібно лише правильно вибрати муфти

Клапан Integra можна підключити до 15 мм CU встановлення - для цього вам потрібно вибрати лише правильні роз'єми

Клапан Integra можна підключити до 1/2 установки (GZ1/2) - для цього, вам потрібно вибрати лише правильні роз’єми

Ви можете під’єднати клапан Integra до установки 1/2 (GW1/2) – для цього вам потрібно вибрати лише праві роз’єми
