Інтегральна схема UCY 74S412 = P8212
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 28
Заказывая «Интегральная схема UCY 74S412 = P8212» данное изделие из «Цифровой» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
UCY74S412 UNITRA CEMI – 8-розрядна система введення/виведення TTL у корпусі DIL-24. Сумісний з P8212 Intel/AMD. Буфери з трьома станами, обробка переривань. Ідеально підходить для ретро-електроніки та ремонту мікропроцесорних систем.

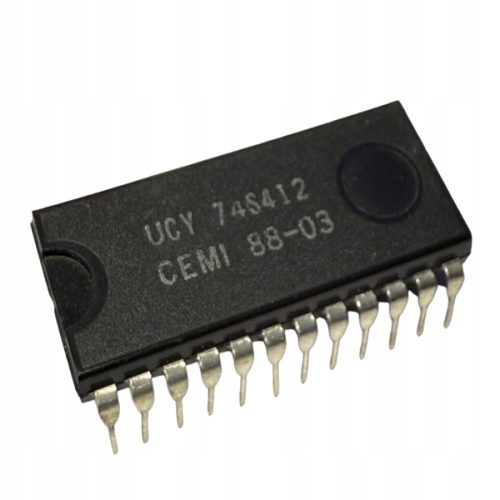

На фото показано справжній продукт у нашій пропозиції.
UCY74S412 — це 8-розрядна інтегральна схема вводу/виводу в корпусі DIL-24, виготовлена компанією UNITRA CEMI. Використовується в класичних мікропроцесорних системах і служить інтерфейсом між шиною даних і периферійними пристроями. Завдяки технології TTL Schottky (S-TTL) система забезпечує швидке перемикання і стабільну роботу.
UCY74S412 повністю сумісний і взаємозамінний з популярною системою Intel/AMD P8212, тому ідеально підходить для ремонту ретро пристроїв і хобі-конструкцій, що відтворюють 8-бітні системи. Він підтримує вихідні буфери з трьома станами та механізми генерації переривань, що забезпечує легку інтеграцію з класичними мікропроцесорами (наприклад, 8080, 8085, Z80).
Ідеально підходить для промислової електроніки, ретро-комп’ютерів, пристроїв керування та освітніх проектів.
Технічні параметри
- Виробник: UNITRA CEMI
- Модель: UCY74S412
- Заміна: P8212 (Intel / AMD)
- Функція: 8-бітний вентиль вводу/виводу (порт введення/виведення)
- Технологія: S-TTL (TTL Шотткі)
- Корпус: DIL-24 (DIP-24)
- Лінії даних: 8-розрядний
- Буфери виводу: три стани
- Підтримка генерації та керування перериваннями
- Напруга живлення: 5 В TTL
- Застосування: 8-розрядні мікропроцесорні системи, інтерфейс шини, керування введенням/виведенням
- Сумісність із мікропроцесорами: Intel 8080, 8085, Z80 та подібними
Приклад використання
UCY74S412 можна використовувати як 8-розрядний порт введення/виведення в пристроях на основі мікропроцесорів 8080/8085/Z80. Прикладом програми є інтерфейс між системною шиною та периферійним пристроєм, таким як:
- матрична клавіатура,
- панель перемикання,
- світлодіоди/дисплеї,
- модулі керування реле,
- системи керування промисловими машинами.
Приклад:
У комп’ютерах і пристроях керування 1980-х років система UCY74S412 відповідав за обробку вхідних/вихідних сигналів і повідомлення про переривання в разі зміни стану вхідних ліній - завдяки цьому процесор міг швидко реагувати на зовнішні події.
