Моноблочний конвертер, розроблений спеціально для європейських ринків DTH, забезпечує прийом із двох супутників з орбітальних позицій 13˚E та 19,2˚E за допомогою однієї 80-сантиметрової офсетної супутникової антени з F/D = 0,6 та їх розподіл до чотирьох незалежні приймачі.

Конвертер приймає супутникові передачі з горизонтальною і вертикальною поляризацією в діапазоні частот від 10,7 до 12,75 ГГц. Він забезпечує чотири універсальні вихідні порти з частотним діапазоном ПЧ 950 ~ 2150 МГц. Кожен вихідний порт (тип F) також передає сигнали живлення та керування. Команди DiSEqC 1.0 дозволяють вибрати орбітальну позицію супутника. Поки не надходить команда DiSEqC, канал за замовчуванням знаходиться в положенні «Sat A» (тобто 13°E). Поляризація (вертикальна/горизонтальна) і смуга (низька/висока) вибираються за допомогою керуючих сигналів 13/18 В постійного струму та 0/22 кГц.

LNB оптимізовано для передачі надвисокої чіткості (4K/8K) і забезпечує чудову якість. ізоляція крос-поляризації, фазового шуму і шуму. Розроблений відповідно до строгих специфікацій і виготовлений за найвищими галузевими стандартами якості, цей LNB є ідеальним рішенням для прийому супутникового телебачення Hotbird 13°E та Astra 19,2°E по всій Європі.

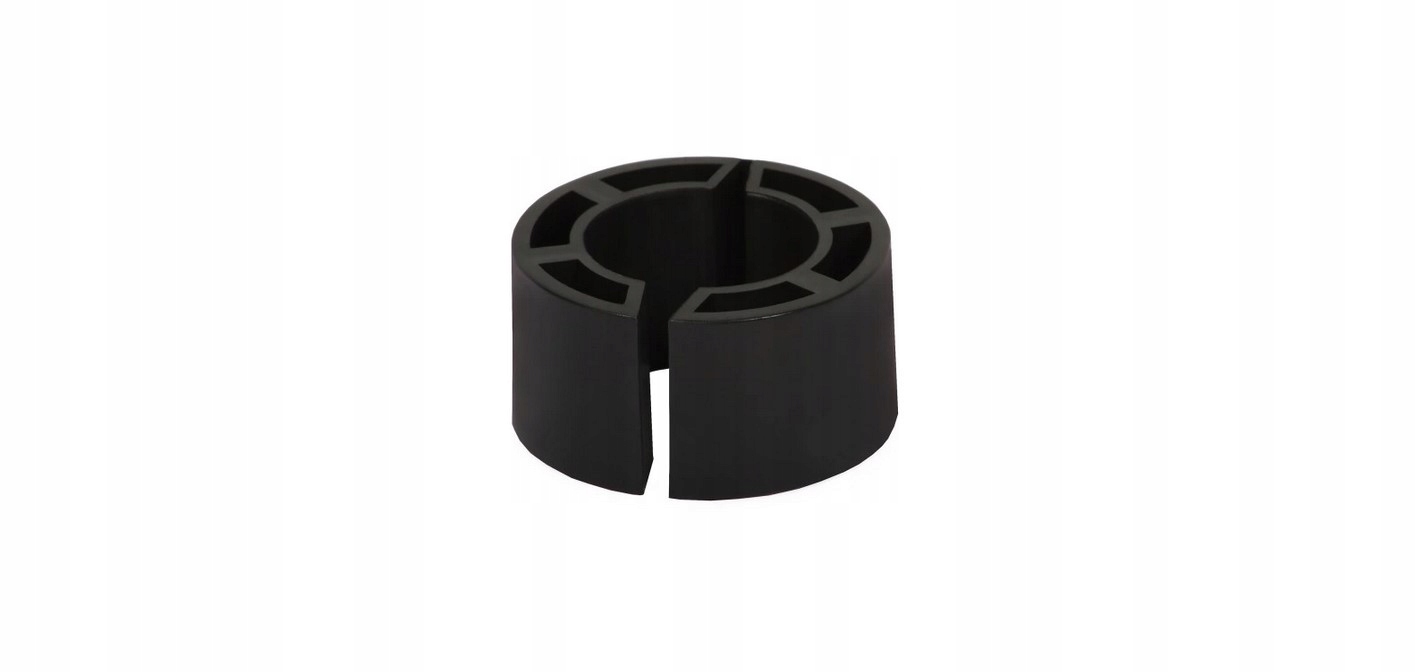

LNB постачається з 40 Перехідник із пластиковим кільцем, що дозволяє монтувати його на стандартному тримачі LNB діаметром 40 мм.

Відмітні особливості:

• підтримує роздільну здатність ULTRA HD (4K, 8K)
• сумісність із HDTV-DVBS2 із низьким фазовим шумом
• невеликий власний шум
• низьке енергоспоживання
• дуже великий розрив між поляризаціями
• стабільність дуже високої частоти
• конвертер, призначений для тарілки 80 см
• прийом від двох супутників на відстані 6 градусів один від одного, наприклад, Astra, Hotbird

Технічні дані:

• розмір антени, для якої призначений конвертер: 80 см
• відстань між супутниками: 6 градусів
• нижня смуга - вхід - 10,7 - 11,7 ГГц
• нижня смуга - вихід - 950 - 1950 МГц
• нижня частота генератора - 9,75 ГГц
• верхня смуга - вхід - 11,7 - 12,75 ГГц< /li>
• верхня смуга - вихід - 1100 - 2150 ГГц
• верхня частота генератора - 10,6 ГГц
• дрейф температури генератора - + /- 1 МГц макс
• фазовий шум - -90 dBc/Hz max
• посилення - 55 dB min ~ 65 dB max
• нерівномірні характеристики: +/- 6 dBpp max.
• Контроль поляризації В - 13 В
• Керування поляризацією H - 18 В
• VSWR - 2,0:1 макс.
• F/D: 0,6
• розділення між поляризаціями: 22 дБ хв
• споживаний струм: 180 мА макс. на порт 10-20 В
• вихідний опір - 75 Ом
• робоча температура - -30...+60С

Зменшення на 40 мм включено
