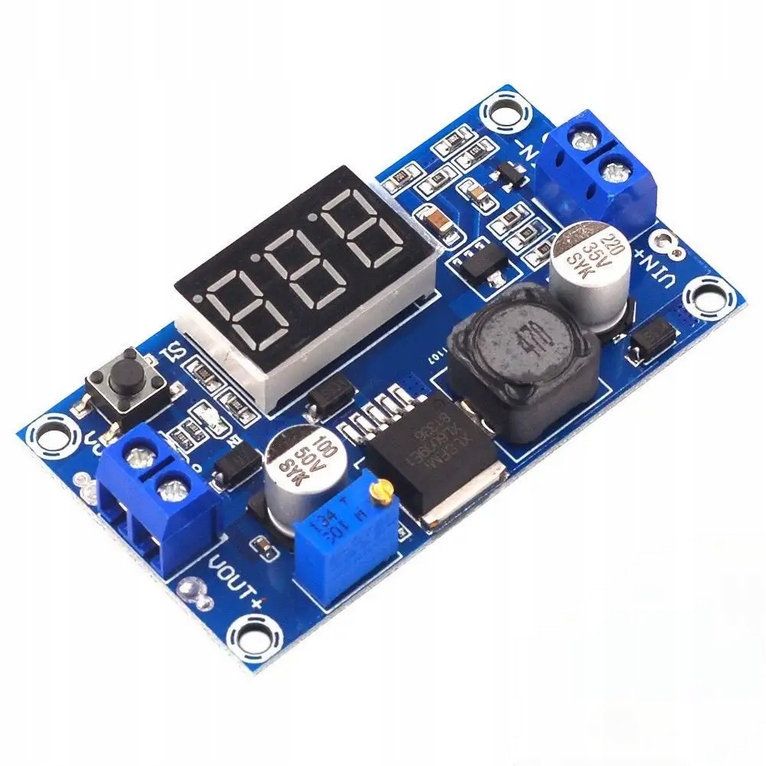

LM2596 3A DC/DC понижуючий перетворювач з дисплеєм

Регульований перетворювач Step-Down LM2596 - це компактний і ефективний модуль перетворення напруги, який дозволяє точно регулювати вихідну напругу в діапазоні 1,25 В - 37 В. Завдяки вбудованому світлодіодному дисплею користувач може відслідковувати напругу в режимі реального часу, що значно полегшує роботу та налаштування робочих параметрів. Модуль характеризується високою ефективністю та максимальним струмом до 3A, що робить його ідеальним рішенням для застосування в електроніці, автоматизації та проектах DIY.

Характеристики продукту:

✔ Регульована вихідна напруга - широкий діапазон 1,25 В - 37 В, адаптований до різних потреб.

✔ Висока ефективність перетворення - ефективність до 92%, що мінімізує втрати енергії.

✔ Максимальна сила струму 3A - підтримує пристрої з більшим енергоспоживанням.

✔ Чіткий світлодіодний дисплей - дозволяє легко зчитувати вхідну або вихідну напругу.

✔ Просте керування - потенціометр для точного регулювання напруги.

✔ Захист від перегріву - висока робоча стабільність і надійність.

✔ Широкі програми - ідеальні для Arduino, ESP32, Raspberry Pi, систем живлення, заряджання акумуляторів, світлодіодів, автоматизації та побутової електроніки.

Технічні характеристики:

Модель: LM2596 DC-DC Step-Down (Buck)

Вхідна напруга: 4В – 40В постійного струму

🔹 Вихідна напруга: 1,25В – 37В постійного струму (регульований)

🔹 Максимальний струм: 3A

🔹 Максимальна вихідна потужність: 15 Вт

🔹 ККД: до 92%

🔹 Дисплей Світлодіод: Так (вхідна/вихідна напруга)

🔹 Робоча температура: від -40°C до +85°C

🔹 Захист: Від перегріву, перевантаження, зворотної полярності

🔹 Розміри: прибл. 66 x 36 x 18 мм

Застосування:

�Регульоване джерело живлення - для тестування електронних систем

🔹 Домашня автоматизація - системи керування та контролю напруги

🔹 Заряджання акумуляторів - літій-іонні елементи, Li-Po, AGM

🔹 Моделювання проектів DIY та DIY – дрони, роботи, двигуни

🔹 світлодіодні системи – світлодіодні стрічки, низьковольтне освітлення

Посібник користувача:

1️⃣ Підключіть вхідну напругу (4 В – 40 В) до клем IN+ / IN-.

2️⃣ Підключіть навантаження до клем OUT+ / OUT-.

3️⃣ Повертайте потенціометр, щоб налаштувати вихідну напругу до потрібного значення.

4️⃣ Монітор напруги на світлодіодному дисплеї - можна перемикатися між вхідною та вихідною напругою.

При високих навантаженнях і великому споживанні струму модуль може нагріватися, тому для забезпечення стабільної роботи та уникнення перегріву рекомендується використовувати радіатор для системи LM2596 і активне охолодження (наприклад, вентилятор).

Продукт є електронним компонентом, призначеним лише для встановлення кваліфікованими особами або під їх наглядом. Кінцевий користувач несе відповідальність за те, щоб установка відповідала місцевим нормам і стандартам безпеки. Виробник не несе відповідальності за неправильне використання або встановлення.
