ІНВЕРТОР LG/LS G100 - LSLV0004G100-4EOFN (P: 0,4 кВт, U: 3X400 В, I: 1,3 A)

Інвертори LG/LS є найвідомішими перетворювачами частоти в Польщі! Серія G100 є наступницею серії iG5A. Нова покращена модель!

Корейські інвертори LG G100 — це приводи загального призначення, які можна використовувати практично в усіх галузях промисловості, де потрібне точне безсенсорне векторне керування. Завдяки вдосконаленому векторному управлінню без датчиків, порівняно з серією iG5A, привід забезпечує високий крутний момент на низькій швидкості та ефективно керує двигуном.

Потужність Важке навантаження / Легке навантаження: 0,4 кВт / 0,75 кВт

Поточне велике навантаження / легке навантаження: 1,3 A / 2,0 A

Характеристики інверторів G100:

Основні характеристики:

• Покращене керування – покращений режим векторного керування без датчиків забезпечення високого крутного моменту на низьких швидкостях і в умовах високого навантаження,
• Можливість монтажу на DIN-рейку, із зазорами лише 2 мм між інверторами,
• порт RJ45 на передній панелі інвертора , що дозволяє, серед іншого, зручно передавати конфігурацію між перетворювачами частоти без видалення упаковки,
• Підтримка таких мереж зв’язку: Modbus, Profibus-DP, CANopen, 2 порти EtherNet/IP,

Контроль:

• Режим керування: V/f компенсація ковзання та безсенсорне векторне керування,
• Точність налаштування частоти : 0,01 Гц (цифровий) / 0,06 Гц (аналоговий),
• Рівень частоти: 1% від пікової частоти,
• Крива U/f: лінійна, квадратична, визначена користувачем,< /li>
• Спроможність до перевантаження: 150%/1 хв (режим Heavy Duty), 120%/1 хв (режим Normal Duty),
• Підвищення крутного моменту: пасивне/автоматичне,
< /ul>

Операція:

• Параметри керування інвертором: клавіатура / список терміналів / протокол зв’язку,
• Налаштування частоти: аналоговий: - 10..+10В, 0..+ 10В, 4..20мА / цифровий: клавіатура,
• Цифрові входи: 5,
• Аналоговий вихід: 1,
• li>Релейний вихід: 1,
• вбудований ПІД-регулятор,
• 3-провідне керування,
• обмеження частоти,
• секунда функція двигуна,
• Гальмування постійним струмом,
• Компенсація ковзання,
• Автоматичний перезапуск,
• Автоналаштування,
• Буферизація енергії,
• Перемикання логіки цифрового входу NPN / PNP,
• Крокові швидкості,

Схема інвертора LS iG5a

Вбудований фільтр електромагнітної сумісності

Інвертори серії LG G100 стандартно мають вбудований фільтр захисту від перешкод класу C3, завдяки чому інвертор відповідає вимогам директиви EMC: EN61800-3 Cat.

Також варто відзначити, що перетворювачі частоти LG серії G100 розроблені з урахуванням вимог стандартів MIL217PLUS і UL61800-5, що впливає на їх надійність і безвідмовність. Розрахований термін служби інвертора LG G100 становить 27 років.

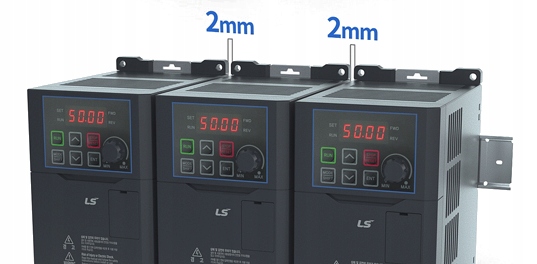

Монтаж на DIN-рейку

Можливість установки на DIN-рейку та монтажу один біля одного з відстанню лише 2 мм між дисками робить цей диск придатним для використання в програмах з обмеженим простором для встановлення.

Розміри інвертора LG/LS G100:

• Розмір W1 - 86,2 мм,
• Розмір H1 - 154 мм,
• Розмір D1 - 131,5 мм,
