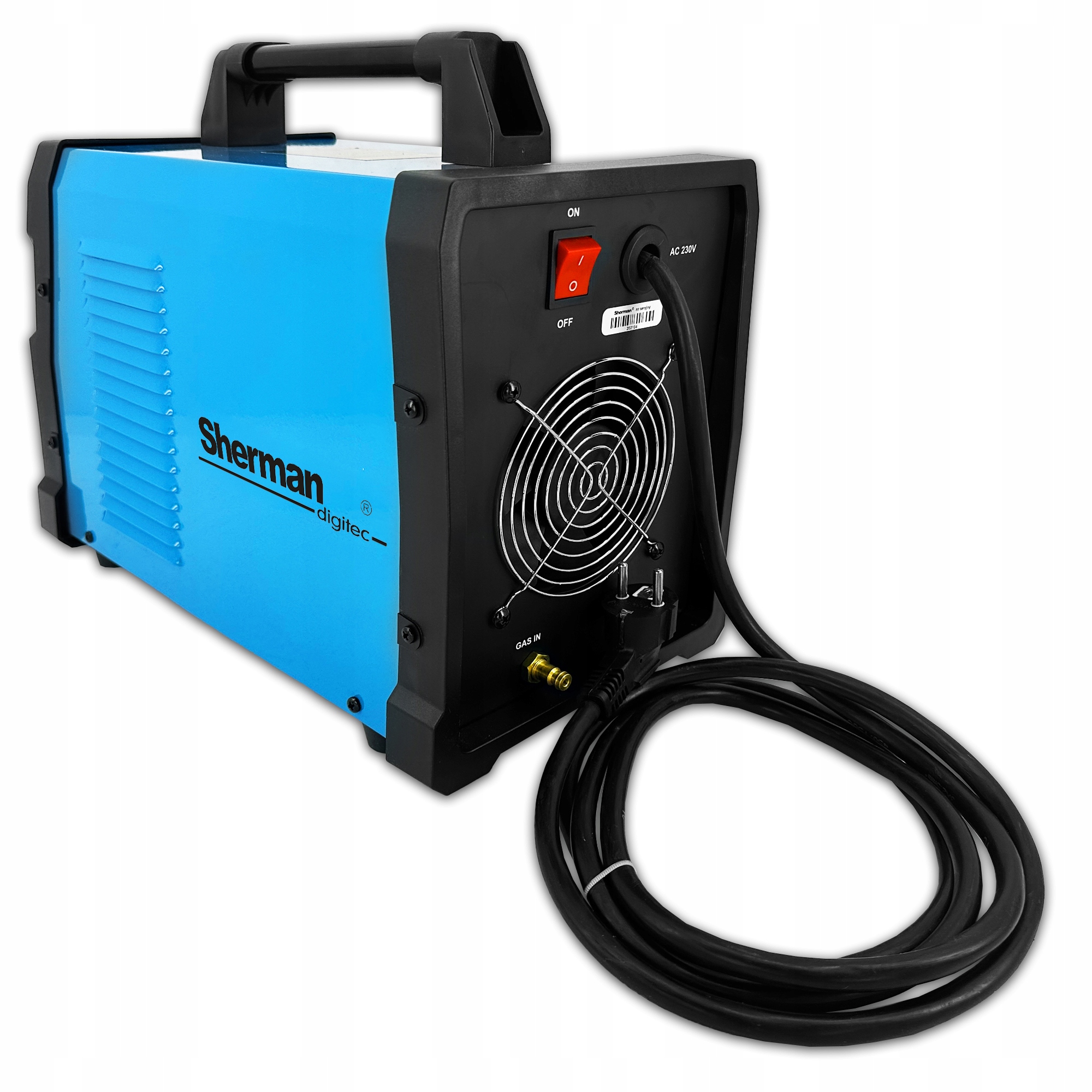

Інверторний зварювальний апарат Sherman DIGITIG 226P AC/DC PULS

SHERMAN DIGITEC® DIGITIG 226P AC/DC

Бренд: SHERMAN | Методи зварювання: TIG AC/DC, MMA | Електроживлення: AC 230V | Зварювальний струм: 200A | Ефективність: 25%

СТАНДАРТНЕ ОБЛАДНАННЯ

• Зварювальний апарат Sherman DIGITIG 226P AC/DC
• Зварювальний пальник T-17/4m ERGO
• Масовий кабель
• Інструкція

Інші аксесуари, необхідні для повноцінної роботи зварювальних апаратів, таких як як:

• газовий балон,
• редуктор,
• зварювальні дроти,
• шолом,
• рукавички,
• запчастини для зварювального пальника

можна знайти тут, у іншому аукціониабо зварювальний апарат в комплекті з вказаними аксесуарами.

Цифровий зварювальний апарат DIGITIG 226P AC/DC використовується для ручного зварювання методом

• TIGз іонізаційним запалюванням дуги (TIG HF) якісних сталей, алюмінію та інших кольорових металів за допомогою постійного та змінного струму.
• MMA (з покриттям) електрод).

Застосування інверторної технології призвело до значного зменшення габаритів і ваги пристроїв, що дозволяє використовувати їх в особливо важкодоступних місцях.

Апарат оснащений опцією зварювання MMA з можливістю регулювання ARC FORCE. Зварювальний апарат забезпечує повне цифрове регулювання та контроль параметрів імпульсу змінного струму та частоти.

Крім того, можна регулювати наростання та спад струму, а також попередній потікі післяпотік газу. Апаратом можна керувати дистанційно за допомогою педалі управління (опція).

Зварювальний апарат може використовуватися в широкому спектрі як виробничих, так і сервісних робіт.

ТЕХНІЧНІ ДАНІ:

• Напруга живлення [В]: AC 230
• Технологія виконання: IGBT
• Макс. струм зварювання MMA [A]: 160
• Макс. струм зварювання TIG AC [A]: 200
• Макс. струм для зварювання постійним струмом TIG [A]: 200
• Під час зварювання MMA [%]: 30
• Під час зварювання TIG [%]: 25
• Напруга холостого ходу [В]: 62
• Час наростання струму [с]: 0 – 10
• Початковий струм [A]: 5-160
• Базовий струм [A]: 20-200
• Час спуску [с]: 0-15
• Струм кратера [A]: 5-200
• Попередній потік газу [с]: 0,1 – 10
• Потік газу TIG [с]: 0,5 – 15
• Частота імпульсів TIG [Гц]: 0,2 – 200
• Ширина імпульсу TIG [%]: 20-80
• Частота змінного струму [Гц]: 20 – 250
• Баланс змінного струму [%]: 15-85
• Макс. споживана потужність MMA [кВА}: 6
• Макс. споживання потужності TIG [кВА]: 6
• Макс. споживання струму MMA [A]: 32,3
• Макс. споживання струму TIG [A]: 27,5
• Захист мережі [A]: 25
• Вага [кг]: 12
• Розміри (Д x Ш x В) [см]: 47 x 29 x 35

ТЕХНОЛОГІЯ IGBT

Основою для побудови системи перетворення електричної енергії зварювального апарату є електронні системи, виготовлені за технологією IGBT, що дозволяє працювати в діапазоні частот понад 200 кГц.

СТУПІНЬ ЗАХИСТУ

IP визначає ступінь стійкості пристрою до проникнення твердих речовин і забруднювачі води. IP21S означає, що пристрій призначений для роботи в приміщенні та не підходить для використання під дощем.

ЗАХИСТ ВІД ПЕРЕГРІВАННЯ

Модуль IGBTзахищено від перегріву захисною установкою, яка вимикає зварювальний ланцюг пристрою. Через кілька хвилин зварювальний апарат охолоне до температури, яка дозволяє йому знову автоматично ввімкнутися. Зварювальник подає електрод, коли він плавиться, у зварюваний об’єкт, щоб підтримувати постійну довжину дуги.

СИЛА ДУГИ

Дозволяє регулювати динаміку зварювальної дуги. Скорочення довжини дуги супроводжується збільшенням зварювального струму, що стабілізує дугу.

TIG AC/DC

Дозволяє зварювати TIG змінним струмом. Це потрібно для зварювання алюмінію та його сплавів.

HF

Зварювання вольфрамовим електродом у захисному газовому екрані з пілотною дугою (безконтактною)

РОБОЧИЙ ЦИКЛ

Робочий цикл базується на 10-хвилинному періоді. Робочий цикл 25% означає, що після 2,5 хвилин роботи потрібна 7,5-хвилинна перерва. Робочий цикл 100% означає, що пристрій може працювати безперервно, без перерв.

СТОЯЧИЙ СТРУМ

Струм, що відповідає за підтримання процесу зварювання, нижче значення імпульсу струму. Це полегшує контроль кількості тепла, що вводиться в матеріал.

ПОЧАТКОВИЙ СТРУМ

Струм, що з'являється в ланцюзі після натискання кнопки в ручці ручки. Чим вищий початковий струм, тим легше запалити дугу.

Однак при зварюванні тонких листів занадто високе початкове значення струму може призвести до опіку листа. У деяких режимах зварювання сила струму не збільшується, щоб нагріти деталь.

КРАТЕРНИЙ СТРУМ

Струм, який використовується в деяких режимах зварювання, коли дуга не гасне одразу після фази спаду зварювального струму. Дозволяє заповнити кратер і торець зварного шва.

2T / 4T РЕЖИМ РОБОТИ

2T - Двоступеневий режим - натискання кнопки в ручці ручки включає іонізатор і запалює дугу. Зварювання ведеться при натиснутій кнопці.

4T - Чотирьохтактний режим - натискання кнопки в ручці включає іонізатор і запалює дугу, потім відпускає кнопку і зварює з відпущеною кнопкою. Повторне натискання кнопки призведе до завершення зварювання.

ЧАС ЗНИЖЕННЯ СТРУМУ

Час наростання зварювального струму від встановленого значення до нуля або значення струму кратера.

ЧАС НАростання струму

Час зростання зварювального струму від початкового струму до встановленого значення струму зварювання.

TIG PULS

Впливає на форму зварного шва та концентрацію дуги. Імпульсне зварювання також дозволяє зменшити кількість тепла, що підводиться до матеріалу, і використовується при зварюванні тонких матеріалів.

ТОЧКОВЕ

Точкове зварювання – час, через який зварювання автоматично завершується. Діапазон регулювання: 0,5 - 10 с.

ЧАС ПОПЕРЕДНЬОГО ПОТОКУ ГАЗУ

Час від натискання кнопки в ручці ручки до запалювання дуги. Зазвичай для подачі захисного газу до вихідного отвору сопла пальника має тривати більше 0,5 с. щоб охопити точку початку зварювання та вольфрамовий електрод.

У разі довшої труби, що подає газ із балона, час попереднього потоку має бути довшим.

ЧАС ПІСЛЯ ПРОТОКУ ГАЗУ

Час від гасіння дуги до закриття газового клапана. щоб захистити зварювальну ванну, що твердіє, від повітря та охолодити вольфрамовий електрод.

Занадто короткий час після протікання може призвести до окислення зварного шва.

ШИРИНА ІМПУЛЬСУ

Тривалість імпульсу дозволяє регулювати глибину проплавлення. Збільшення ширини збільшує глибину плавлення, її зменшення зменшує кількість тепла, що надходить у матеріал, зменшуючи ризик прогорання тонших листів або менших елементів.

ЧАСТОТА ІМПУЛЬСУ

Частота, при якій значення імпульсу струму змінюється між зварювальним і базовим струмом.

ЧАСТОТА ЗМІННОГО СТРУМУ

Функція, корисна під час зварювання алюмінію. Чим вища частота, тим краща якість зварювання та краща концентрація дуги.

БАЛАНС ЗМІННОГО СТРУМУ

Відношення тривалості позитивної фази до негативної фази струму. Зменшення балансу вводить більше тепла в матеріал, досягаючи вужчого зварного шва та глибшого провару, і водночас зменшує теплове навантаження на вольфрамовий електрод.

Збільшення балансу вводить менше тепла в матеріал, досягаючи кращого очищення, ширшого зварного шва та меншого провару, але значно навантажує вольфрамовий електрод.

МІЦНА ТА НАДІЙНА КОНСТРУКЦІЯ

Корпус пристрою виготовлений з легких і міцнихкомпозитів, стійких до всіх видів механічних пошкоджень.

ОХОЛОДЖЕННЯ

Пристрій має систему охолодження з вентилятором, що значно підвищує його ККД
