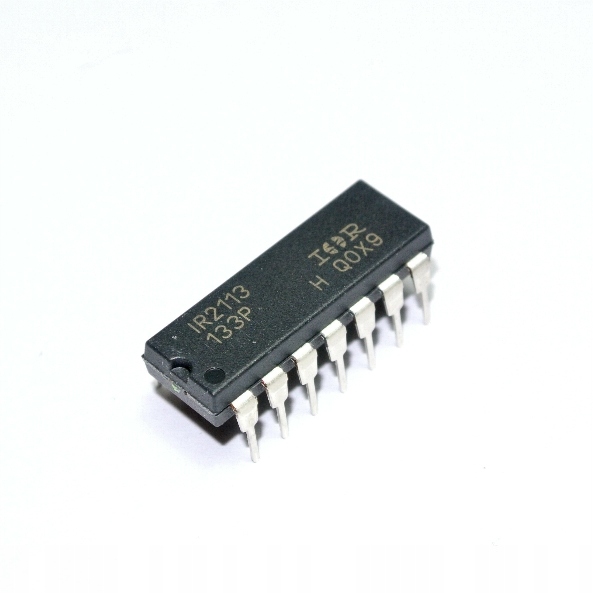

IR2113PBF Драйвер DIP14 Контролер воріт 1,6 Вт

Код: 17955271943
Як замовити
549 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №124590496
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 3

Оплачивая «Драйвер IR2113PBF Контроллер ворот DIP14 1,6 Вт» данный товар из каталога «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

IR2113 DIP14 – напівмостовий драйвер затвора MOSFET/IGBT від International Rectifier. Ідеально підходить для інверторів, перетворювачів і систем електроживлення. Висока продуктивність і надійність.

IR2113 DIP14 — це високопродуктивний транзисторний драйвер затвора MOSFET і IGBT від International Rectifier, розроблений для напівмостових додатків. Схема забезпечує надійне керування верхньою та нижньою секціями моста, пропонуючи швидкий час перемикання та високий вихідний струм. Завдяки вбудованій логічній ізоляції, високій напрузі живлення та захисту, IR2113 ідеально підходить для застосувань, які вимагають високої ефективності та стабільності.

Ідеально підходить для застосувань в імпульсних джерелах живлення, інверторах, перетворювачах постійного/постійного струму та моторних приводах. Корпус DIP14 дозволяє легко встановлювати на платах прототипів і в освітніх проектах.

Застосування:

  • Керування транзисторами MOSFET/IGBT у напівмостових системах
  • Однофазні та трифазні інвертори
  • Перетворювачі DC/DC і AC/DC
  • Системи керування двигуном (BLDC, PMSM, DC)
  • Імпульсні джерела живлення (SMPS)

Технічні параметри:

  • Тип системи: Driver MOSFET/IGBT high-and low-side
  • Конфігурація: Half-bridge
  • Напруга живлення (Vcc): 10-20 В
  • Максимальна високовольтна напруга: 600 В
  • Вихідний струм: 2 A (піковий)
  • Час наростання/спаду: 50 нс типово
  • Логічні входи: сумісні з TTL/CMOS
  • Корпус: DIP14
  • Виробник: International Випрямляч

Замінники:

  • IR2110
  • IR2104
  • IR2184
  • IRS2113 (новіша версія, сумісна з контактами)

Приклад використання:

Схему IR2113 можна використовувати для створення інвертор для керування двигуном BLDC. Контролер дозволяє незалежно керувати верхнім і нижнім транзисторами MOSFET, що дозволяє точно контролювати швидкість і напрямок обертання двигуна з мінімальними втратами потужності.
