Гідравлічна муфта

SHE-CD CONDENS

6/4" GW в ізоляції EPP до 135 кВт

ВИРОБНИК: ELTERM

Внутрішній номер: wy322

Номер по каталогу: 0403135

A S T O W AND D

Гідравлічна муфта використовується для відокремлення контуру котла від контуру опалення. Він використовується в системах опалення середнього та великого розміру, що складаються з одного або кількох котлів, а особливо з кількох контурів опалення (наприклад, контур теплої підлоги + контур радіаторного опалення + контур опалення гарячої води). використання гідромуфти усуває необхідність балансування потоків насосів - гідромуфта забезпечує незалежну роботу окремих насосів контурів і безперебійну роботу насосів (насоси не заважають один одному) Додатковою функцією муфти є очистіть систему та видаліть повітря Гідравлічна муфта захищає котел від занадто низької температури зворотної води (низькотемпературна корозія).

КОНСТРУКЦІЯ

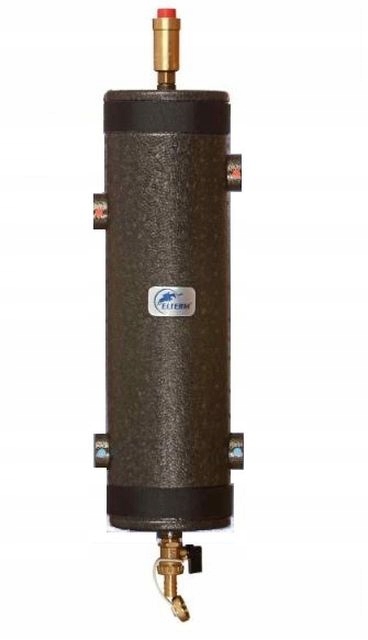

Гідромуфта SHE складається з:

- вертикального резервуара у формі циліндра з конічними днищами (легше вентилювання та видалення мулу)

- 4 з’єднувальні труби або фланці PN16 залежно від розміру;

- верхня ⅜” розетка з встановленим вентиляційним отвором;

- нижня ½” труба з встановлений зливний клапан;

- сепаратор мулу (всередині нижньої частини муфти під 2 коаксіальними з’єднувальними патрубками);

- вимірювальна трубка всередині верхньої частини муфти (для можливого встановлення вимірювального датчика);

- ізольована версія: ізоляція пінополіуретан 0,025 Вт/мК, мінеральна вата (фланцеві версії) або сонячна затримка (версія SHE 28-OC);

- утеплена версія: зовнішня оболонка - синтетична тканина (недоступна для версії SHE 28-OC);

- версія з фланцем: додаткова роздільна перегородка між подачею та зворотом;

- SHE- Версія SMi SHE-CD: додатковий неодимовий магнітний сепаратор, розміщений у кошику, встановленому на зливному клапані

Д І А Н Т

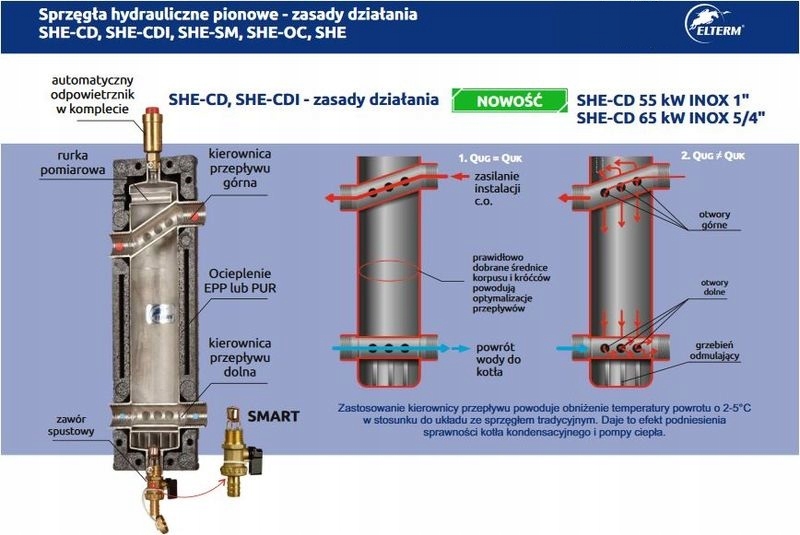

Гідравлічна муфта відокремлює контур котла від контуру опалення. Існує 3 основних випадки роботи муфти:

- потреба тепла від опалювальної установки дорівнює кількості тепла, виробленого котлом. У цій ситуації кількість теплоносія, виробленого котлом, дорівнює кількості, яку отримує контур опалення;

- потреба тепла від опалювальної установки нижча, ніж кількість тепла, виробленого котлом (термостатичні вентилі на радіаторах закриті). У цій ситуації частина теплоносія повертається через муфту прямо в котел і дає сигнал автоматиці котла зменшити потужність котла або відключити його;

- потреба тепла від опалювальної установки більше, ніж кількість тепла, яке виробляє котел. У цьому випадку насоси системи опалення перемішують частину потоку теплоносія через муфту, що дає сигнал автоматиці котла про збільшення потужності котла.Муфта працює автоматично без необхідності регулювання. Котел запускається із закритим потоком опалювального контуру, що захищає котел від занадто низької температури зворотної води (захист від низькотемпературної корозії).

M O N T A Ż

Гідравл. муфта повинна бути встановлена ​​вертикально (вентиляційна автоматика повинна бути вертикальна у верхній частині муфти) за допомогою різьбових з’єднань Для під’єднання котлового контуру (котла або котлів) використовуються з’єднувальні шпильки з більшою міжосьовою відстанню (H1) – верхня позначений червоною стрілкою «до муфти» (вона повинна бути встановлена ​​для живлення котла) , а нижня синьою стрілкою «від муфти» (вона повинна бути встановлена ​​для повернення води в котел). Штуцери для підключення опалювального контуру мають меншу міжосьову відстань (H2). Верхній позначений червоною стрілкою «від муфти» і повинен встановлюватися для живлення контуру опалення, а нижній позначений синьою стрілкою «до муфти» і повинен встановлюватися для повернення води з контуру опалення.

E K S P L O A T A C J A

Муфту необхідно періодично (бажано раз на рік після опалювального сезону) очищати від мулу та відкладень. Зчеплення самопрокачується за допомогою автоматичного сапуна. Вони повинні бути чистими та вільними від вологи, уникати протікань на з'єднаннях.Використовувати лише для котлів та опалювальних установок з такими параметрами: потужність, витрата теплоносія, максимальна температура, максимальний тиск, що не перевищує параметрів, наведених у паспорті муфти.
