Ізольований модуль HAT RS485 RS232 SPI до RPi

Код: 12131822583
Як замовити
1616 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №23930746
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 1

Оплачивая «Ізольований модуль HAT RS485 RS232 SPI до RPi», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

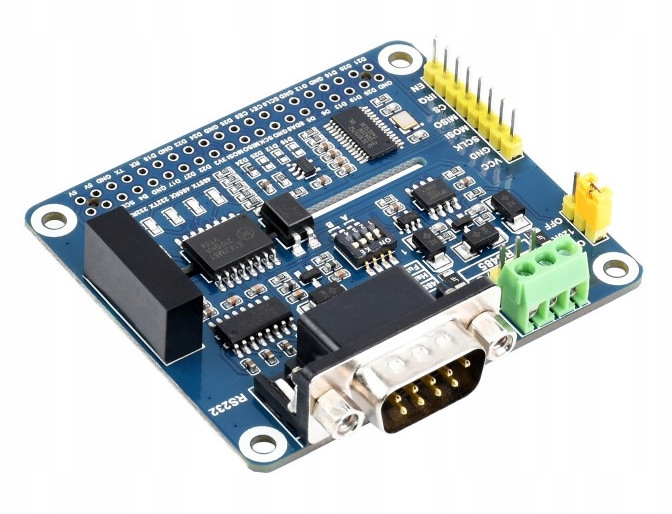

Ізольований RS485 RS232 HAT для Pi

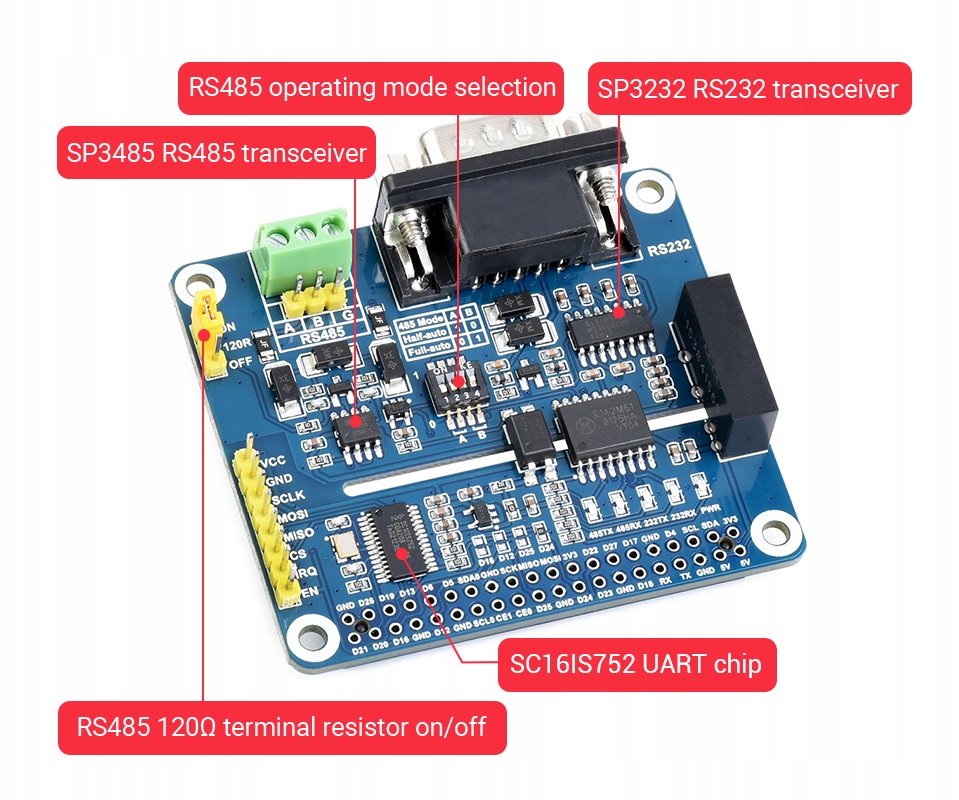

RS485 RS232 HAT — це ізольована плата розширення RS485 і RS232, спеціально розроблена Waveshare для Raspberry Pi. Він використовує схему SC16IS752+SP3485, SP3232, вбудовану ізоляцію живлення, ізоляцію магнітного зв’язку ADI, TVS та інші схеми захисту.

  • На основі інтерфейсу Raspberry Pi 40pin GPIO, підходить для материнських плат серії Raspberry Pi
  • Використовуючи схему комбінації SC16IS752 і SP3485, SP3232, можна реалізувати SPI до RS485, RS232, швидкість зв’язку до 921600 біт/с
  • RS485 підтримує ручне або автоматичне надсилання та отримання даних, які можна встановити за допомогою DIP-перемикача
  • Вбудований перезапобіжник RS485 і захисний діод можуть забезпечити стабільний вихід струму та напруги, запобігати надлишковому струму та перенапрузі та підвищити стійкість до ударів
  • Вбудована TVS (лампа придушення перехідної напруги), яка може ефективно пригнічувати стрибок напруги та перехідну пікову напругу в ланцюзі, а також захищати від блискавки та статичної електрики.
  • Індикатори бортового джерела живлення та трансивера послідовного порту, що дозволяє легко перевірити джерело живлення модуля та стан зв’язку
  • Виведіть інтерфейс керування SPI для легкого доступу до основних плат керування, таких як Arduino
  • Надайте повні допоміжні інформаційні посібники (приклади програм на C і Python, посібники користувача тощо)
  • Чіп розширення послідовного порту: SC16IS752
  • Приймач RS485: SP3485
  • Приймач RS232: SP3232
  • Інтерфейс зв’язку: SPI
  • li>Швидкість передачі даних: 300~921600 біт/с
  • Робоча напруга: 3,3/5 В

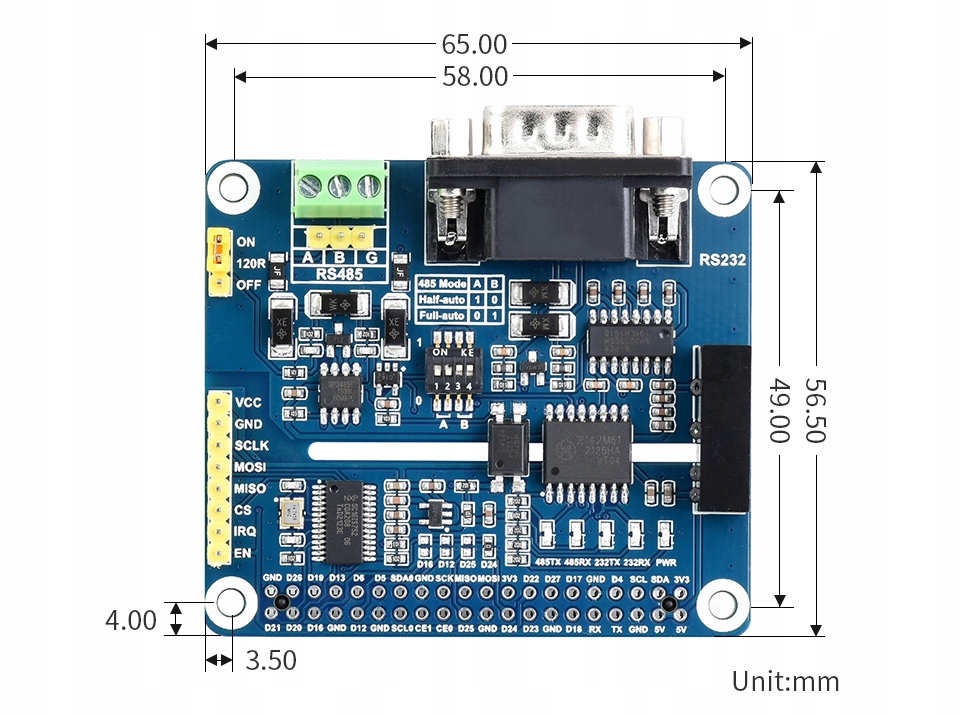

  • Розмір: 65 мм × 56,5 мм
  • Діаметр отвору: 3,0 мм

Стандартний роз’єм Raspberry Pi 40PIN GPIO

Підходить для плат серії Raspberry Pi

Підтримка RS485 і RS232

  • RS232: повнодуплексний зв’язок, приймач SP3232
  • RS485: напівавтоматичний/повністю автоматичний зв’язок, приймач SP3485

Стійкість до перевантаження по струму/перенапруги, висока стабільність!

Вбудований TVS (засіб придушення перехідної напруги) і запобіжник, що перезавантажується, можуть ефективно пригнічувати стрибки напруги та перехідні стрибки напруги в ланцюзі, підвищувати стійкість до ударів

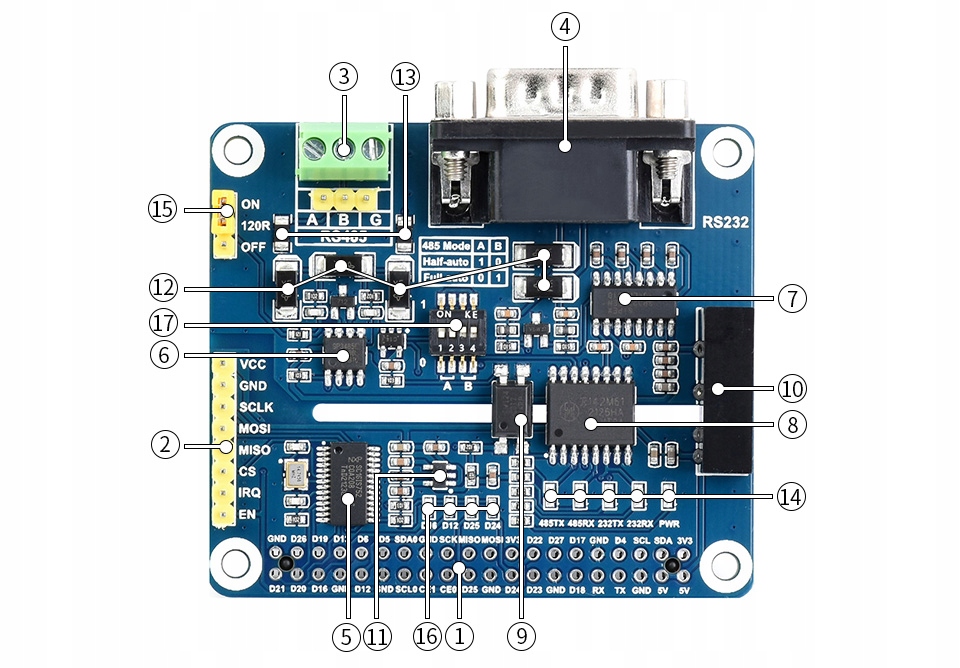

Що на борту

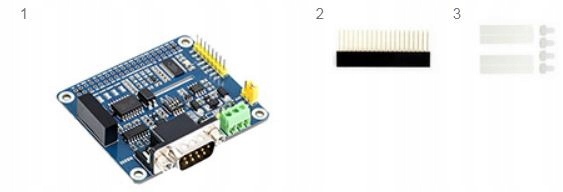

У набір входить:

  • RS485 RS232 HAT x1
  • роз’єм 2X20PIN x1
  • Пакет Standoffs (2шт) x1

    • Модуль Raspberry Pi, який видно на фотографіях, не входить до комплекту.

    Додаткова інформація, діаграма, приклади програмного забезпечення тощо: https://www.waveshare.com/wiki/RS485_RS232_HAT
