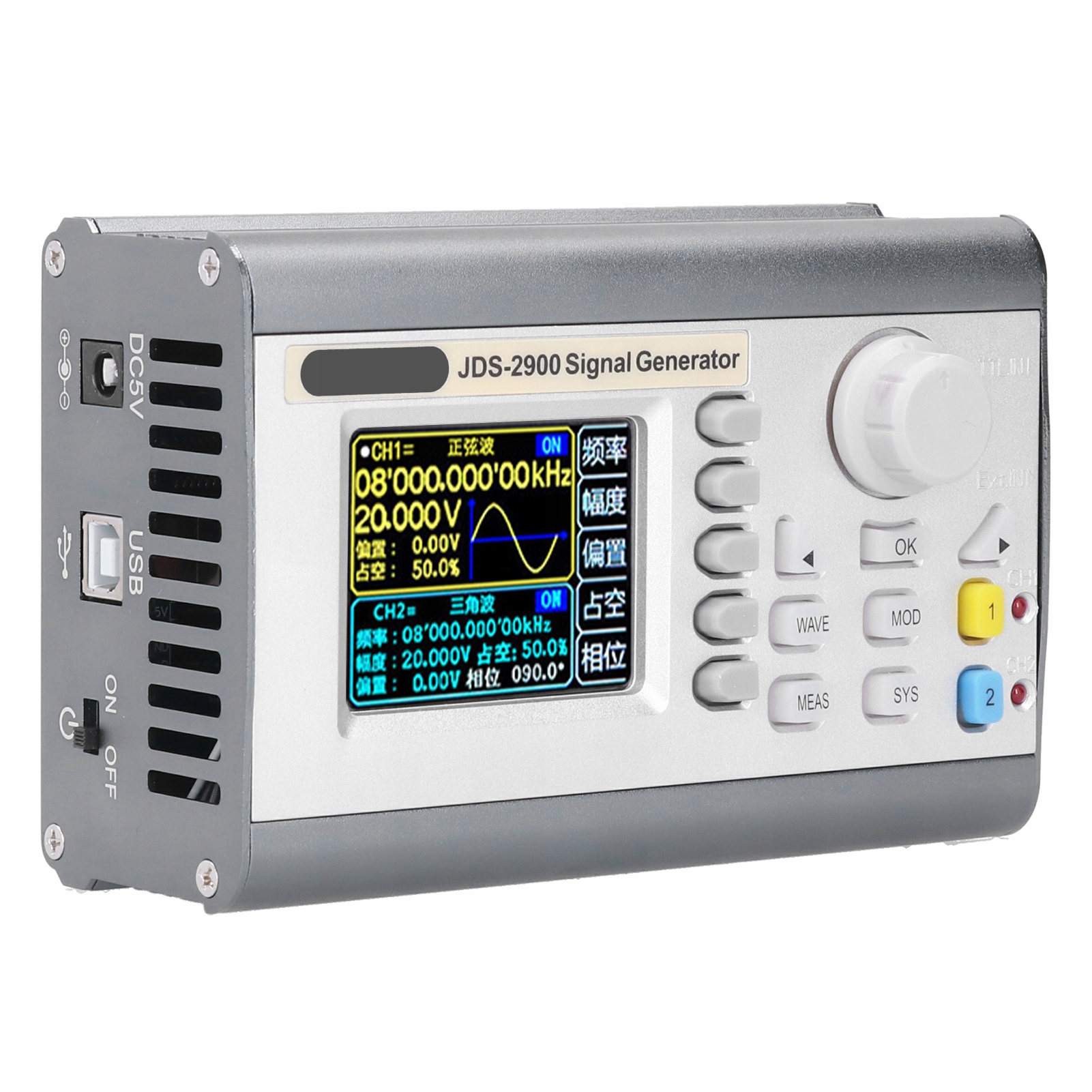

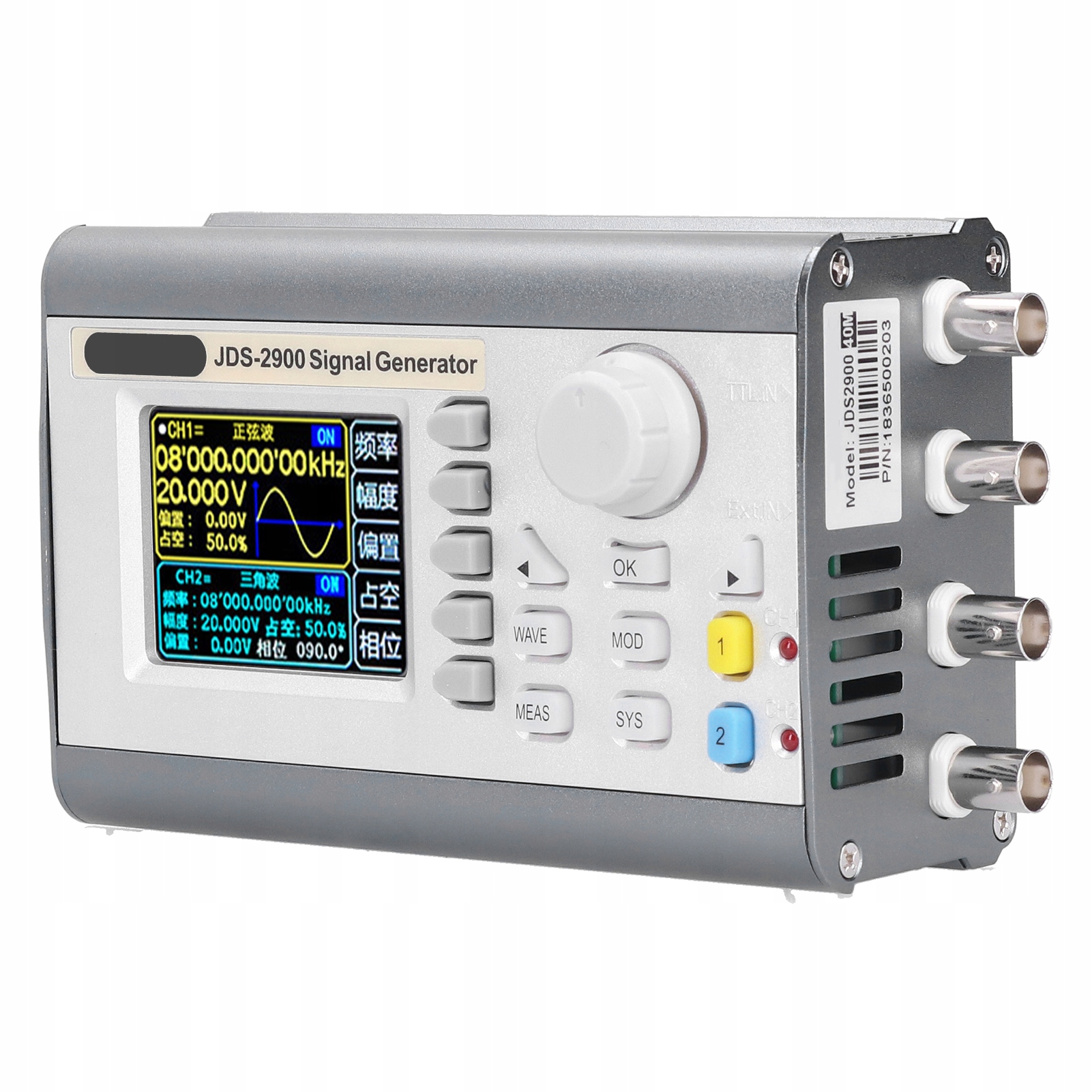

JDS2900-40M 2-канальний генератор імпульсних сигналів XB з функцією DDS

Функція:

1. Він має незалежний робочий інтерфейс і скорочення від силіконового матеріалу, що значно спрощує кроки роботи та створює відчуття комфорту.

2. Генератор функції DDS/сигналу довільної форми використовує технологію прямого синтезу DDS для створення точних і низьких вихідних сигналів.

3. Він має вихідний захист від короткого замикання, весь кінець вихідного сигналу може працювати протягом 60 годин за умови заряджання від короткого замикання.

4. Ви можете використовувати синусоїду, прямокутну хвилю, пилкоподібну хвилю або довільну хвилю, щоб генерувати серію імпульсів, кількість періодів імпульсу безперервно регулюється в межах 0-1048575.

5. Широке застосування, особливо підходить для електронних ентузіастів, науково-дослідницьких університетів і високотехнологічних підприємств.

6. Продукт об’єднує такі функції, як генератор функціонального сигналу, генератор вільної форми сигналу, генератор імпульсного сигналу, генератор шуму, вимірювання сигналу, лічильник і розгортка частоти.

7. Двоканальна рівна продуктивність може відображати однакові або різні функціональні сигнали або будь-які хвильові сигнали одночасно, безперервну регульовану різницю фаз на 360 градусів.

8. Висока точність, чудова продуктивність, технологія поверхневого монтажу, масштабна інтегральна схема, висока надійність і тривалий термін служби.

9. Високоякісна полум'яна оболонка, красива та щедра, після встановлення кронштейна зручніше працювати та переглядати дані.

Специфікація:

• Стан: 100% абсолютно новий
• Тип елемента: Генератор сигналу
• Матеріал: ABS+силікон
• Колір: як показано на малюнку
• Модель: JDS2900-40M
• Частотна характеристика:
• Діапазон частоти хвиль синусоїда: 0-40 МГц
• Частота прямокутної хвилі: 0-25 МГц
• Частота трикутної хвилі: 0-25 МГц
• Діапазон частоти пульсової хвилі: 0 ~ 6 МГц
• Частота цифрової хвилі TTL: 0 ~ 6 МГц
• Діапазон частоти довільної хвилі: 0 ~ 6 МГц
• Імпульс діапазон регулювання ширини: 40NS-4000S
• Час наростання прямокутної хвилі: ≤10 нс
• Мінімальна роздільна здатність по частоті: 0,01 мкГц (0,00000001)
• Точність частоти: ± 20 ppm
• Стабільність частоти: ± 1 ppm/3 години
• Хвиля характеристики:
• Форма хвилі типи: синусоїда, прямокутна хвиля, пульсова хвиля (регульований робочий цикл, ширину імпульсу та час циклу можна точно налаштувати), трикутну хвилю, часткову синусоїду, хвилю CMOS, рівень постійного струму (встановлення амплітуди постійного струму, регулювання зсуву), повну хвилю, повну хвилю, позитивну сходову хвилю, зворотну сходову хвилю, імпульсну зворотну сходову хвилю Лоренца та 60 визначених користувачем хвилі.
• Довжина хвилі: 2048 точок
• Частота дискретизації хвилі: 266 мс/с
• Роздільна здатність по вертикалі: 14 біт
• Синусоїда:
• Придушення гармоній: 245DBC (загальне гармонічне спотворення: прямокутна та пульсова хвиля: перевищення ≤5%
• Діапазон регулювання проксі-циклу пульсової хвилі: 0,1% ~ 99,9%
• Коригування часткового циклу всієї синусоїди Діапазон: 0,1%-99,9%
• Лінійність хвилі Sawwing: ≥98% (0,01 Гц ~ 10 кГц)
• Вихідні характеристики:
• Діапазон амплітуди синусоїди: частота ≤10 МГц 2MVPP ~ 20ВПП
• Квадрат діапазон амплітуди хвилі/трикутника: частота ≤10 МГц 2MVPP-20VPP
• Роздільна здатність амплітуди: 1МВ
• Стабільність амплітуди: ± 0,5%/5 годин
• Амплітуда кислинки: ± 5% (10 МГц)
• Вихід хвилі:
• Вихідний опір: 50ω ± 10% (Типовий)
• Захист: усі вихідні клеми сигналу можуть працювати протягом 60 годин за умов короткого замикання навантаження
• Зміщення постійного струму:
• Діапазон регулювання зміщення: зсув ≤10 Амплітуда/2
• Роздільна здатність зміщення: 0,01 В
• Фазова характеристика:
• Діапазон регулювання фази: 0 ~ 359° 100 МГц
• Вимірювання точність: безперервне регулювання часу затвора 0,01 с ~ 10 с
• Функція лічильника:
• Діапазон підрахунку 0-4294967295
• Режим зв'язку: режими зв'язку постійного та змінного струму
• Метод підрахунку: вручну
• Вимірювання ширини імпульсу: роздільна здатність 0,01 мкс, максимальна вимірність 20-ті роки
• Період вимірювання: роздільна здатність 0,01 мкс, максимальна вимірювана 20 с
• Функція сканування:
• Канал сканування: CH1 або CH2
• Тип сканування частоти: лінійне сканування, логарифмічне сканування
• Час сканування: 0,1 с ~ 999,9 с
• Діапазон налаштувань: довільний
