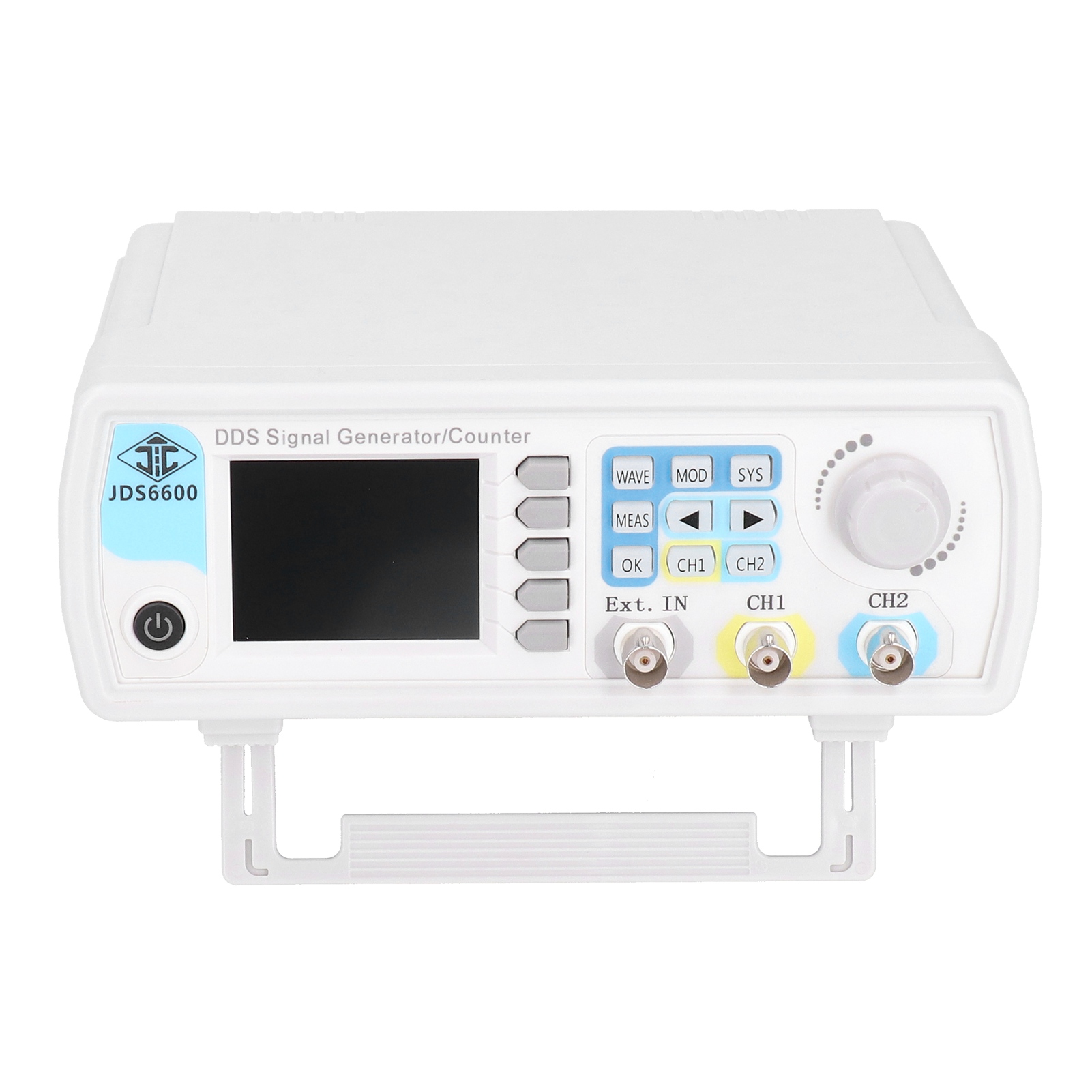

JDS6600-50M ФУНКЦІЙНИЙ ГЕНЕРАТОР СИГНАЛІВ DDS

⏺Функція:✅Цілком незалежний двоканальний вихід, однакова ефективність і регульована різниця фаз.

✅Використовуйте м'які силіконові клавіші замість традиційних накладних клавіш, висока чутливість і комфорт використання.

✅За допомогою захисту вихідного сигналу від короткого замикання всі вихідні сигнали можуть працювати протягом 60 секунд за умов короткого замикання навантаження.

✅Технологія поверхневого монтажу, велика інтегральна схема, висока надійність і тривалий термін служби.

✅Високоякісне вогнетривке покриття, красиве та щедре, після встановлення кронштейна зручніше працювати та переглядати дані.

✅Висока точність, відмінна продуктивність, мультиефект і довговічність, широко використовуються в дослідженнях і викладанні автомобільної електроніки.

✅Він має незалежний робочий інтерфейс, чіткі функції та незалежний перемикач для легкого керування.

⏺Специфікація: Стан: 100 нових

Тип елемента: генератор сигналу

Матеріал: ABS + силікон

Колір: як показано на малюнку

Модель: JDS6600-50M

Частотна характеристика:

Діапазон частот синусоїдальної хвилі: 0-50 МГц

Діапазон частот двосторонньої хвилі: 0-25 МГц

Діапазон частот трикутної хвилі: 0-25 МГц

Діапазон частоти імпульсної хвилі: 0 ~ 6 МГц

Діапазон частот цифрової хвилі TTL: 0 ~ 6 МГц

Діапазон частоти довільної хвилі: 0 ~ 6 МГц

Діапазон регулювання ширини імпульсу: 30nS-4000S

Час наростання кута: менше і дорівнює 10 нс

Мінімальна роздільна здатність по частоті: 0,01 Гц (0,00000001)

Точність частоти: +-20 ppm

Стабільність частоти: +-1 ppm/3 години

Характеристики хвилі:

Типи хвиль: синусоїда, кутова хвиля, пульсова хвиля (регульований робочий цикл, ширину імпульсу та тривалість циклу можна точно налаштувати), трикутну хвилю, часткову синусоїду, CMOS-хвилю, рівневий постійний струм (встановіть амплітуду постійного струму шляхом регулювання зміщення), напівхвиля, повна хвиля, позитивна крокова хвиля, зворотна крокова хвиля, шумова хвиля, експоненціальний наростання, експоненціальний спад, багатозвукова хвиля, синхронізуючий імпульс, імпульс Лоренца та 60 визначених користувачем хвилі.

Довжина хвилі: 2048 точок

Швидкість дискретизації сигналу: 266 МВиб/с

Роздільна здатність сигналу по вертикалі: 14 біт

Синусоїда:

Відхилення гармоній: 245 дБн (загальне гармонійне спотворення: кутова хвиля та імпульсна хвиля: перерегулювання Менше та дорівнює 5

Шваруватість пульсової хвилі діапазон регулювання: 0,1 ~ 99,9

Діапазон регулювання часткової синусоїдальної хвилі: 0,1-99,9

Лінійність хвилі Pi-форми: більше або дорівнює 98 (0,01 Гц ~ 10 кГц)

Вихідні характеристики:

Роздільна здатність по амплітуді: 1 мВ

Стабільність амплітуди: +-0,5/5 годин

Амплітудна смуга пропускання: +- 5 (10 МГц)

Хвильовий вихід:

Вихідний опір: 50 Ом +- 10 (типовий)

Захист: усі вихідні клеми сигналу можуть працювати протягом 60 годин за умов короткого замикання навантаження

Зміщення струму StNaAego:

Діапазон регулювання зміщення: зміщення Менше та дорівнює до 10-амплітуди/2

Роздільна здатність зсуву: 0,01 В

Фаза характеристик:

Діапазон налаштування фази: 0 ~ 359,9

Роздільна здатність по фазі: 0,1

Вихід TTL/CMOS:

Низький рівень: Високий рівень: 1 В ~ 10 В

Час наростання/спаду рівня: Функція зовнішнього вимірювання:

Функція лічильника частоти:

Діапазон вимірювання частоти: 1 Гц ~ 100 МГц

Точність вимірювання: безперервне регулювання часу стробування 0,01 с ~ 10 с

Функція лічильника:

Діапазон підрахунку 0-4294967295

Режим зв’язку: режими зв’язку постійного та змінного струму

Метод підрахунку: вручну

Діапазон напруги вхідного сигналу: 2 В~20 В·пп. роздільна здатність 0,01 мкс, максимальна вимірювана 20 с

Функція сканування:

Канал сканування: CH1 або CH2

Тип сканування частоти: лінійне сканування, логарифмічне сканування

Час сканування: 0,1 с ~ 999,9 с

Діапазон налаштувань: довільно встановлений між початковою точкою (0,01 Гц) і максимальним виходом частота відповідної моделі в кінцевій точці

Напрямок сканування: вперед, назад і в обидві сторони

Функція серії:

Кількість імпульсів: 1-1048575

Режим серії: ручний тригер, тригер CH2, зовнішній тригер (AC), зовнішній тригер (DC)

Загальні характеристики:

Дисплей Тип: 2.4 дюймовий кольоровий РК-дисплей TFT

Зберігання та зарядка:

Кількість: 100 груп

Розташування: від 00 до 99 (параметр місця зберігання за умовчанням 00 викликається, коли пристрій увімкнено)

Довільний потік: Кількість: 60 груп від 1 до 60 (за замовчуванням 15 груп під час запуску)

Інтерфейс:

Режим інтерфейсу: Використання USB-послідовного інтерфейсу

Інтерфейс розширення: послідовний порт із режимом рівня TTL, зручний для розширення

Швидкість зв’язку: із використанням стандартної 115200 біт/с

Протокол зв’язку: у режимі командного рядка протокол відкритий

Напруга:

Вхід: AC100–240 В (50/60 Гц)

Вихід: 5 В постійного струму +- 0,5 В

Умови навколишнього середовища: Температура: 0-40 Вологість:

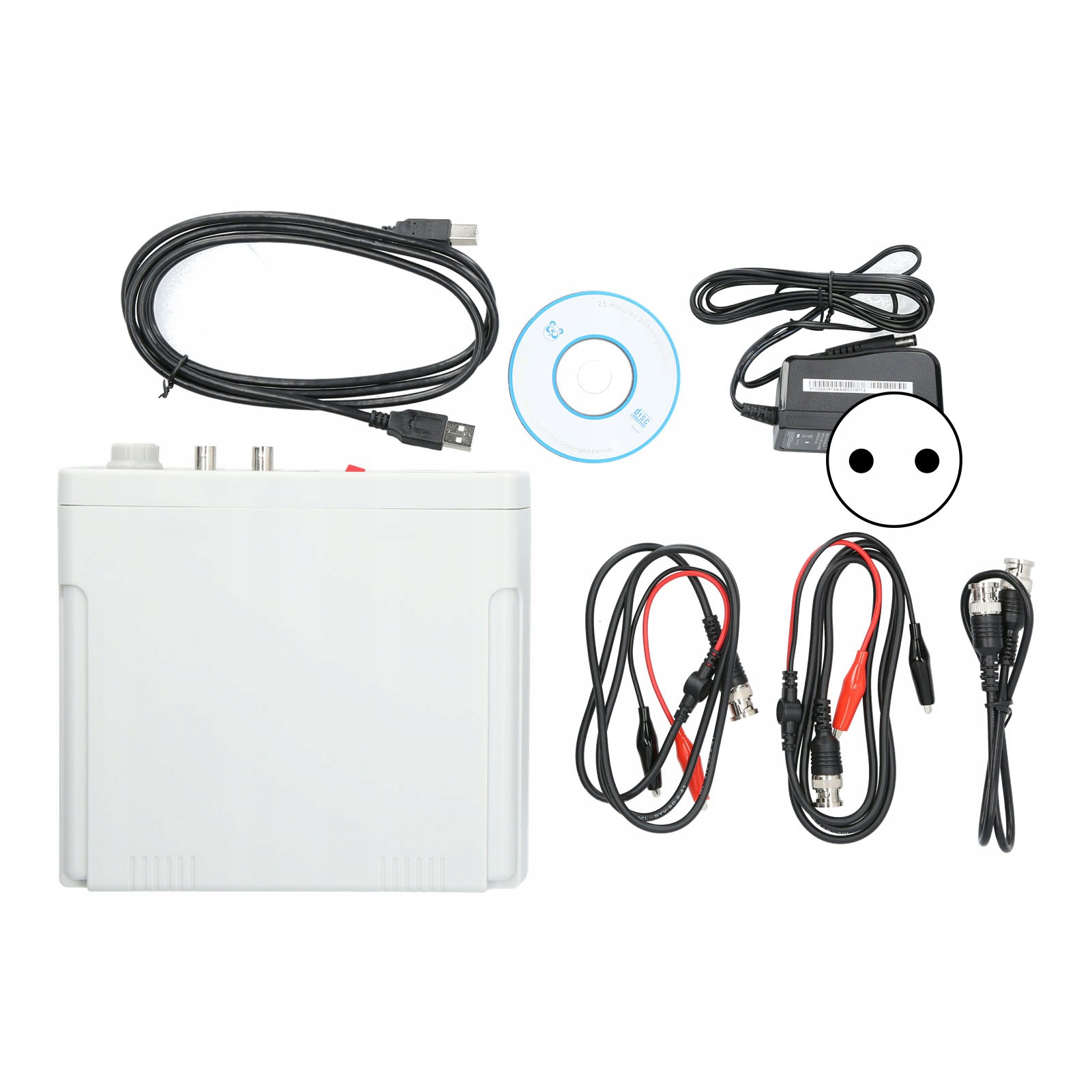

⏺Список пакетів: 1 х генератор сигналів

1 х адаптер живлення

1 USB-кабель

2 х кабель для підключення сигналу

1 х посібник англійською мовою

1 компакт-диск із запитаннями

1 кабель BNC
