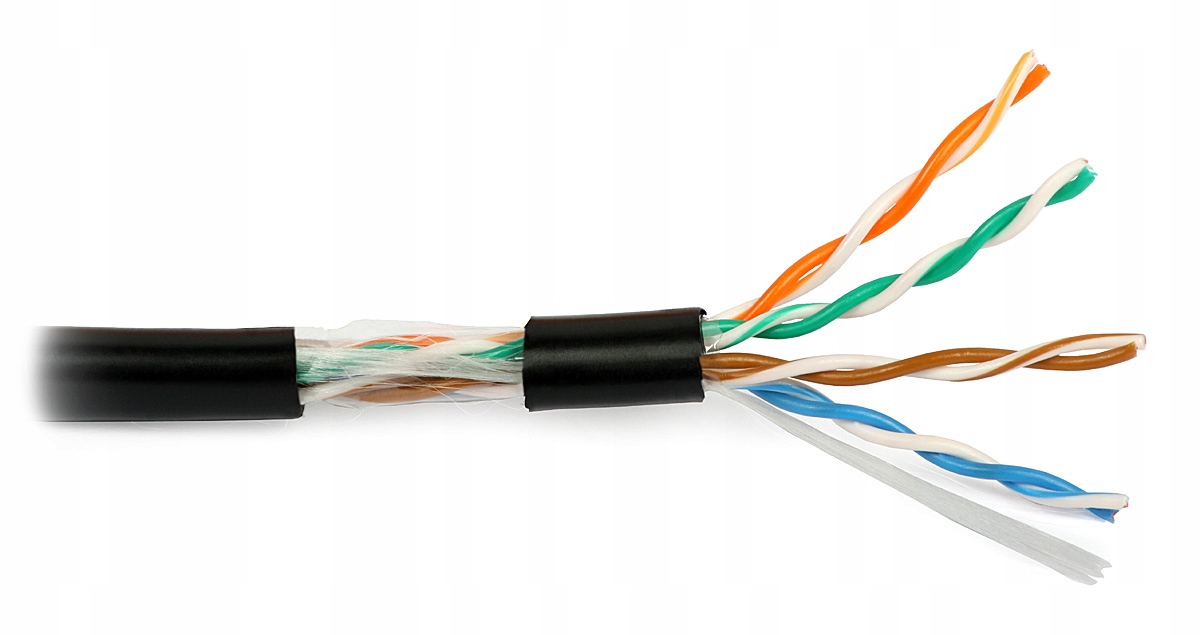

Чорний кабель NETSET U/UTP PE 5e, зовнішня вита пара 305 м

Каблі NETSET відповідають директиві CPR і європейському стандарту EN 50575, який визначає вимоги до властивостей в умовах пожежі, методи випробувань і оцінку кабелів як будівельних матеріалів.

Відмінні риси NETSET BOX U/UTP PE категорії 5e:

• найвища якість матеріалів, бездоганне виготовлення підтверджено 15-річною гарантією ,
• параметри, що значно перевищують вимоги категорії 5+ підтверджено випробуваннями в Центральній науково-дослідній лабораторії Інституту телекомунікацій у Варшаві,
• підготовка до виробництва контроль якості сировини та пост-виробничий контроль якості готової продукції,
• маркер,

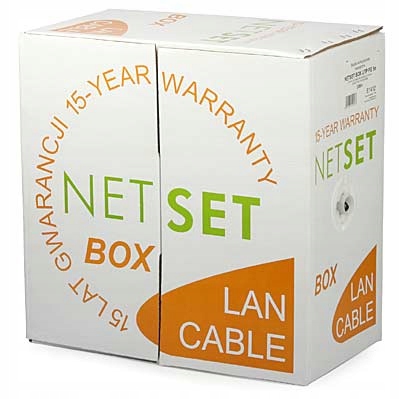

• картонна коробка 305м, що саморозширюється,
• однодротяна мідні провідники Ø 0,50 мм (24 AWG),
• ізоляція жили з однорідного ізоляційного поліетилену ПЕ, діаметр жили: Ø 1,01 мм, кольори ізоляції жил: біло-зелений/зелений, біло-помаранчевий/помаранчевий , біло-коричневий/коричневий, біло-блакитний/синій,
• ізольовані жили скручені попарно, діаметр пари Ø 2,02 мм,
• оболонка кабелю з поліетилену чорного ПЕ, зовнішній діаметр Ø 6,0 мм,< /li>
• помилка розміру друку макс. 0,5%

NETSET BOX U/UTP PE категорії 5e — це комп’ютерна кручена пара найвищої якості, призначена для професійного встановлення на вулиці. Зовнішня шина виготовлена ​​з поліетилену (PE), стійкого до ультрафіолетового випромінювання та вологи. Кабель використовується для зовнішньої прокладки, проведеної в землі, в кабельних каналах. В умовах значно підвищеної вологості слід використовувати пасмо Е1410 із серцевиною, додатково заповненою гелем.

Живо NETSET U/UTP 5e має зовнішній діаметр, зменшений до 6,0 мм, що значно полегшує укладання пасма. в лотках і трубах. Для полегшення використання з’єднувачів RJ-45 було вибрано спеціальний матеріал ізоляції провідника.

Вита пара NETSET U/UTP категорії 5e була виготовлена ​​відповідно до таких стандартів:

PN -EN-50173, EN 50173, ISO /IEC 61156-5 видання: 2002, ISO/IEC 11801.

На кабель поширюється 15-річна гарантія.

Виробник гарантує стабільність параметрів протягом 15 років. Умовою збереження гарантії є дотримання правил пакування, зберігання та транспортування, описаних у стандарті PN-70 E-79100, і правил експлуатації, описаних у стандарті PN-EN 50174-1.

NETSET BOX U/UTP PE категорії 5e призначений для роботи в середовищі з температурою від -20 oC до +50 oC. Температура прокладки - не нижче -30 oC і не вище +50 oC.

Кабель NETSET BOX U/UTP cat.5e протестований Центральною науково-дослідною лабораторією Інституту зв'язку у Варшаві отримання:

СЕРТИФІКАТУ ІНСТИТУТУ ЗВ'ЯЗКУ

Технічні дані:

Конструкція:

• Провідники: одножильна мідь, Ø 0,50 мм ( відповідно до 24 AWG)
• Ізоляція жил: PE
• Оболонка: чорний PE
• Зовнішній діаметр [мм]: 6,0
• Вміст міді [кг/км]: 14,2
• Вага готового кабелю [кг /км]: 33

Електричні параметри:

• Хвильовий імпеданс [ Ω]: 100 ±15
• Середньоквадратична ємність для будь-якого шляху передачі при 1 кГц [нФ/км]: ≤56
• Швидкість розповсюдження NVP [%]: 67
• Опір шляхів передачі [ Ω /км]: ≤ 188
• Асиметрія ємності ліній електропередачі відносно землі [пФ/км]: ≤ 1600
• Опір ізоляції [МОм/км]: > 1000

Прокладання та використання:

• Робоча температура [°C]: -20...+50
• Вологість робочого повітря [%]: 0...100
• Температура укладання [°C]: -30...+50
• Мінальний радіус вигину для внутрішнього монтажу [діам. Кабель]: >8
