Кабель Bitner UTP cat. 5e outdoor 100m (BiTLAN U/UTP cat.5e outdoor)

УВАГА!

1 липня 2023 року Fabryka Bli Madex була придбана Zakłady Kablowe BITNER Sp. z o. o.

Кабелі під брендом Madex більше не випускатимуться. Доступно лише до закінчення запасів.

Наразі ми постачаємо кабель виробника:

Кабелі відповідають вимогам категорії 5e згідно з ISO/IEC 11801; EN 50173-1; IEC 61156-5; EN 50288-3-1 і ANSI/TIA/EIA 568-C.2.

Додаток

Кабелі призначені для зовнішньої прокладки, під смугами в горизонтальних і вертикальних мережах, не схильних до електромагнітних перешкод. Вони стійкі до УФ-променів.

Кабельні доріжки категорії 5e розроблені для роботи на частотах до 100 МГц із бінарною швидкістю до 1 Гбіт/с.

Можливі програми: Token Ring, Ethernet, ISDN, TPDDI, Fast-Ethernet 100Base-TX і Gigabit-Ethernet 1000Base-T.

Кабелі призначені для роботи при напрузі та струмі, які виникають у телекомунікаційних системах, їх не можна використовувати для живлення силового обладнання.

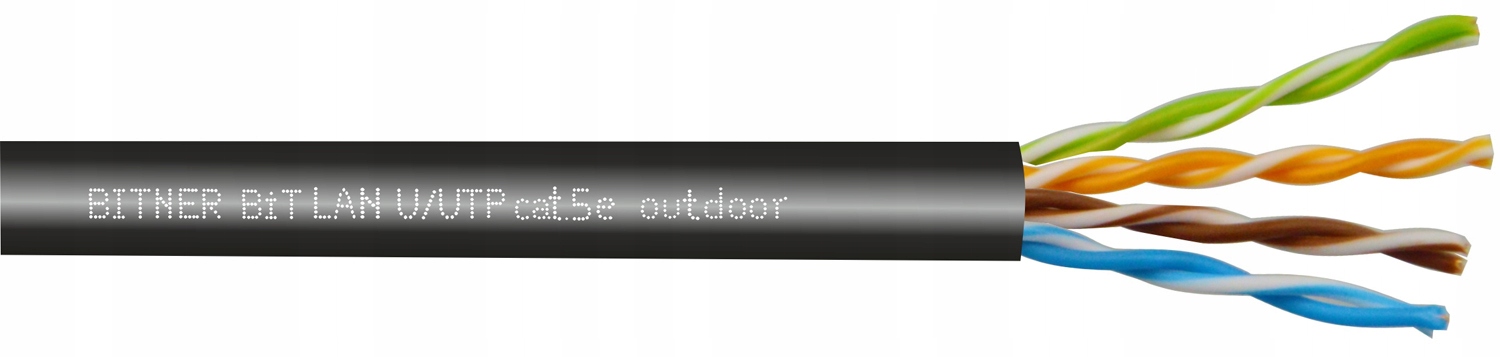

Будівництво

a) провідники: мідні (100%), однодротові, діаметр 0,511 мм (24AWG) або 0,5 мм

b) ізоляція жили: поліетилен

c) центр: 4 пари, скручених разом

d) покриття: поліетилен з технічним вуглецем (PE)

e) колір покриття: чорний

Характеристики

Електричні параметри при 20°C

• Опір петлі провідника (макс.) [Ом/км]: 190
• Асиметрія опору провідника (макс.) [%]: 2
• Опір ізоляції провідника (хв.) [МОм x км]: 5000
• Асиметрія ємності відносно землі (макс.) [пФ/км]: 1600
• Стійкість ізоляції жили до випробувальної напруги протягом 1 хвилини, жила/жила та жила/екран [В]: 700 (~), 1000 (=)
• Хвильовий опір шляхів передачі в діапазоні частот 1 ÷ 100 МГц [Ω]: 100 ± 15
• Хвильовий імпеданс шляхів передачі в діапазоні частот 100 ÷ 250 МГц [Ω]: 100 ± 5
• Швидкість розповсюдження (хв):

  a) на частоті 1 МГц: 0,60c

  b) на 10 МГц: 0,65c

  c) на 100 МГц: 0,65c

• Зворотні втрати (RL) (хв.)

  a) в діапазоні частот (f) 1 ÷ 10 МГц [дБ]: 20 + 5 log(f)

  b) в діапазоні частот (f) 10 ÷ 20 МГц [дБ]: 25

  c) в діапазоні частот (f) 100 ÷ 125 МГц [дБ]: 25-7log(f/20)

Інші дані

• Діапазон температур під час укладання: від -10°C до +50°C
• Діапазон температур під час роботи кабелю: від -20°C до +70°C
• Мінімальний радіус вигину: 4 x зовнішній діаметр кабелю
• Максимальна сила натягування кабелю під час встановлення: 80 Н

Розміри та вага кабелю

• Тип кабелю: U/UTPz 4 x 2 x 0,5 Cat.5e
• Максимальний зовнішній діаметр [мм]: 6,0
• Вага кабелю [кг/км]: 26

Упаковка

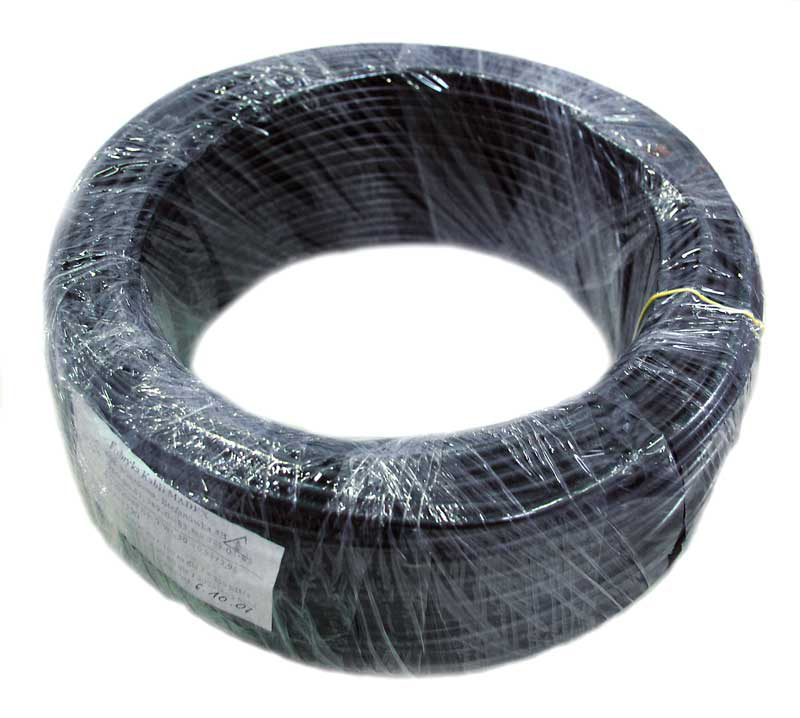

Заводські секції - кабелі довжиною 100 м згорнуті в диски та упаковані у фольгу.

Додаткова інформація

Колір ізоляції жил:

• Пакет: Колір
• 1: синій / біло-блакитний
• 2: помаранчевий / біло-помаранчевий
• 3: зелений / біло-зелений
• 4: коричневий / біло-коричневий

Маркування кабелю

Друк лічильника довжини з метровими інтервалами на кожній комерційній секції.
