КАМІН BY KRATKI - LUCY PW 16 З ВОДЯНОЮ РУБОШКОЮ

ПРЯМЕ СКЛО, ВІДКРИТА ПЛАНУВАННЯ + БЕЗКОШТОВНО!

ПОВНИЙ КОМПЛЕКТ

ВІДПОВІДАЄ СТАНДАРТУ BImSchV 2

ВІДПОВІДАЄ КРИТЕРІЯМ ЕКОДИЗАЙНУ

ТЕПЛОВА ПОТУЖНІСТЬ: ВІД 120 М2ДО 210 М2

Пропозиція для всіх, хто хоче максимально використати тепло від каміна . Сучасні рішення гарантують економію електроенергії та роблять роботу та чистку приладу безвідмовною.

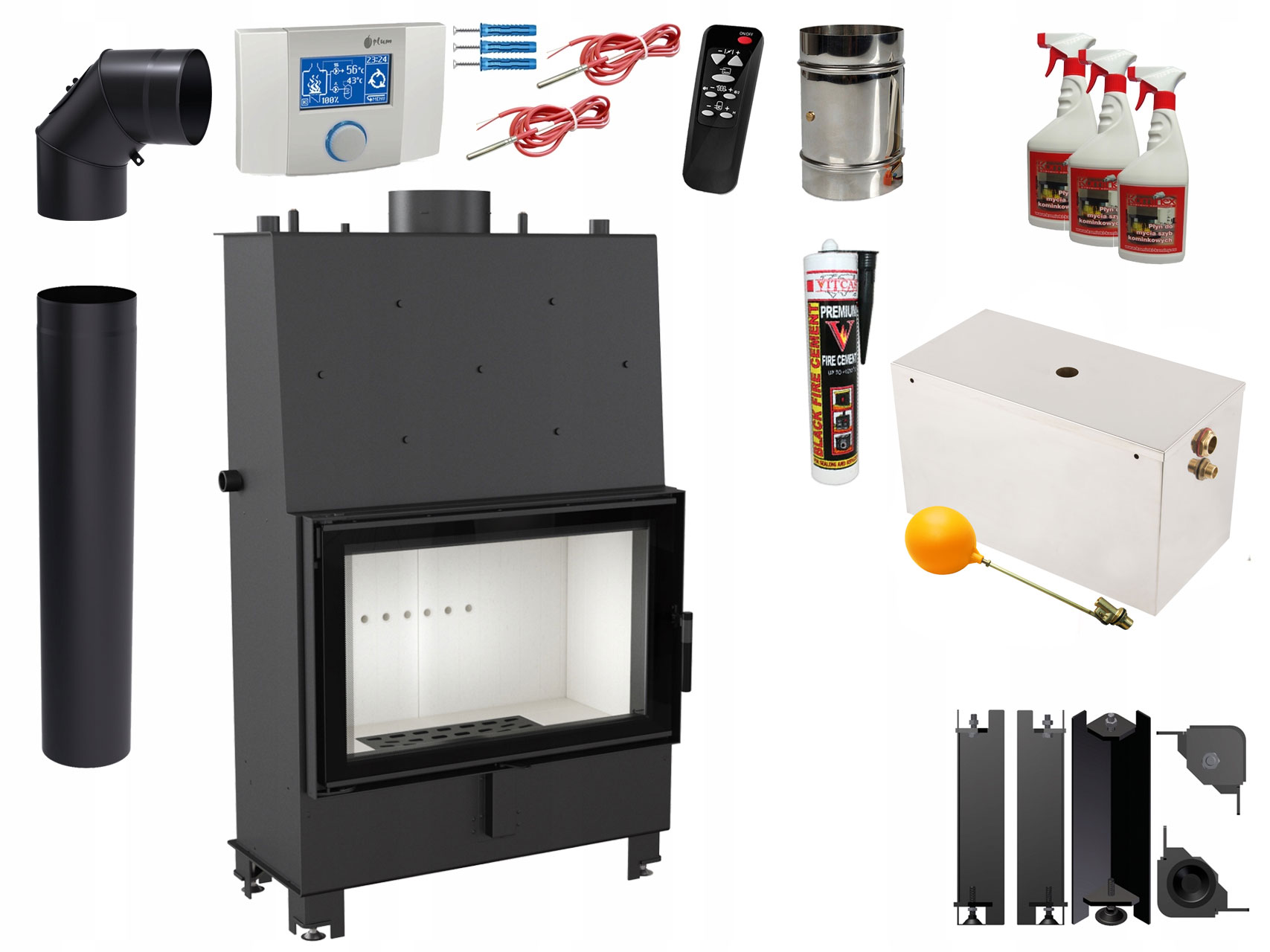

У набір входить:

• камін KRATKI - LUCY PW 16 пряме скло, відкрите розташування х 1 шт
• вбудований камін заслінка x 1 шт.
• вбудований охолоджувач / змійовик з водяною сорочкою x 1 шт.
• вбудований повітрозабірник fi 125 x 1 шт.
• регульована основа для камінна топка x 1 шт.
• li>
• чорна труба товщиною 2 мм / 1 м x 1 шт.
• чорне регульоване коліно 0-90 градусів з ревізією x 1 шт.
• Набір управління PLUM ecoKom 200 Classic з дистанційним керуванням + дросель 125 + 2 датчика x 1 комплект
• розширювальний бак 15л x 1 шт.
• високотемпературний силікон 1200 градусів x 1 шт.
li>
• рідина для очищення камінного скла х 3 шт.

Переваги

МАКСИМАЛЬНЕ ВИКОРИСТАННЯ ЕНЕРГІЇ

Корпус і передня частина вставки стійкі до високих температур завдяки використаному матеріалу - високоякісний сталь.

Спеціальний вузол водяної сорочки дозволяє відбирати велику кількість тепла від вихлопних газів і передавати його в систему опалення, що дає змогу досягти високої енергоефективності вставки.

Вбудована котушка. Корпус водяної куртки укріплений шпильками. Вхідний/вихідний порт 1/2.

Ефективне згоряння та довша підтримка температури завдяки облицюванню камери згоряння Acumotte - теплоакумулюючим матеріалом, який підвищує температуру в камері.

Система з двох дефлекторів, які подовжують шлях вихлопних газів, роблячи згоряння більш екологічним.

Подача повітря тільки ззовні завдяки вбудованій вхідній форсунці діаметром 125 мм. Регулювання притоку повітря одним регулятором, що виключає помилки через неправильне використання.

Трьохкамерна система подачі повітря в камеру згоряння: первинне повітря - подається під колосникову решітку; вторинне повітря подається через отвори в задній стінці. Крім того, вставка оснащена системою чистого скла (повітряна завіса).

БЕЗПЕКА НА НАЙВИЩОМУ РІВНІ

Чудова герметичність завдяки надійним зварним швам щит інертних газів.

Сталеві елементи вирізані лазером за допомогою сучасних пристроїв, а потім згинаються на згинальних верстатах з ЧПК.

Передня частина вставки оснащена термостійким склом, яке може витримувати температуру до 800°C.

КОМФОРТНЕ ВИКОРИСТАННЯ

Знімна решітка та зольник полегшують утримання вставки в чистоті.

Обмежене відкладення кіптяви завдяки системі чистого скла (повітрянаправляюча).

Можна використовувати в різних умовах встановлення завдяки регульованим ніжкам і рухливому випуску вихлопних газів з регулюванням на 360°.

СУЧАСНИЙ ДИЗАЙН

Декоративне скло, яке витримує температуру до 800°C, надає каміну сучасного та елегантного вигляду та оптично збільшує передню частину топки.

Елегантна та зручна ручка.

Технічне креслення:

Технічні дані:

• Номінальна потужність (кВт) 16,0
• Середня потужність від води (кВт) 10, 0
• Діапазон нагрівальної потужності (кВт) 7,0 - 19,0
• Тепловий ККД (%) 84,0
• Максимальний робочий тиск (бар) 2,0
• Діаметр вихлопного отвору (мм) 200
• Відповідає критеріям ECODESIGN Так
• Призначено для рекуперації Так
• Тип палива рекомендована витримана тверда деревина з вологістю ≤20 %
• Вага (кг) 257,0
• Об'єм води (л) 39,0
• Викиди CO (при 13% O 2 ) ≤ указано в % 0,09
• Температура вихлопних газів (℃) 200,0
• Макс. довжина колоди (см ) 50
• Викиди пилку (пил) (мг/Нм3) 25,0
• Відповідність стандарту BImSchV 2 Так
• Індекс енергоефективності EEI 110,62
• Тип скління прямий
• Відкриття двері зліва
• Матеріал сталь
• Ширина (см) 85,60
• Висота (см) 138,40
• Глибина (см) 40,70
• Забір повітря Так
• Обшивка камери згоряння Так
• Зольник Так
• Декоративне скло Так
• Котушка Так

ОПИС ІНШИХ КОМПОНЕНТІВ

Регулятор ecoKOM 200 Classic - це сучасний електронний пристрій, який покращує процес горіння в камінах з водяною сорочкою. Суть роботи регулятора:

• контроль роботи насосів центрального опалення та гарячої води
• використання багатьох цікавих функцій
• унікальний дизайн
• регулювання системи TOUCH & PLAY
• сучасний дизайн
• пульт дистанційного керування
• поворотне меню

З'єднання:

• Наповнювальний клапан: 1/2 дюйма
• Перелив: 1 дюйм
• Злив води: 1 дюйм

Технічне обслуговування:

• Поплавок: пластик, мідь - довільно
• Клапани: латунь < /li>
• Посудина: полірована нержавіюча сталь

Робоча схема:

• Поплавковий клапан регулює рівень рідини в резервуари відкриті або закриті, також можна використовувати для наповнення резервуарів живильною водою.

Розміри:

• 250 мм x 190 мм x 380 мм< /li>

Додатково:

• регульоване чорне коліно 0-90 градусів з ревізією
• чорна труба 2 мм / товщиною 1 м
• високотемпературний силікон 1200 градусів
• три рідини для очищення камінного скла

Приклад принципової схеми підключення у відкритій системі:
