КАМІНА ВСТАВКА З ВОДЯНИМ ПОКРИТОМ LAVA PLUS PL 13KW

Камінна топка з водяною сорочкою LAVA PLUS PL 13kW

з плоским склом, призначений для відкритого планування.

За додаткову плату 1110 злотих камін у версії UZ із змійовиком охолодження,

розрахований на закриту систему з робочим тиском до 2,5 бар.

Компанія LAVA створена командою людей з 10-річним досвідом

проектування та виробництва камінівз водяною сорочкою .

Дизайн камінів LAVA поєднує найкращі перевірені

рішення з інноваційною системою подачі повітря

і горіння LAVA Complete Burning System.

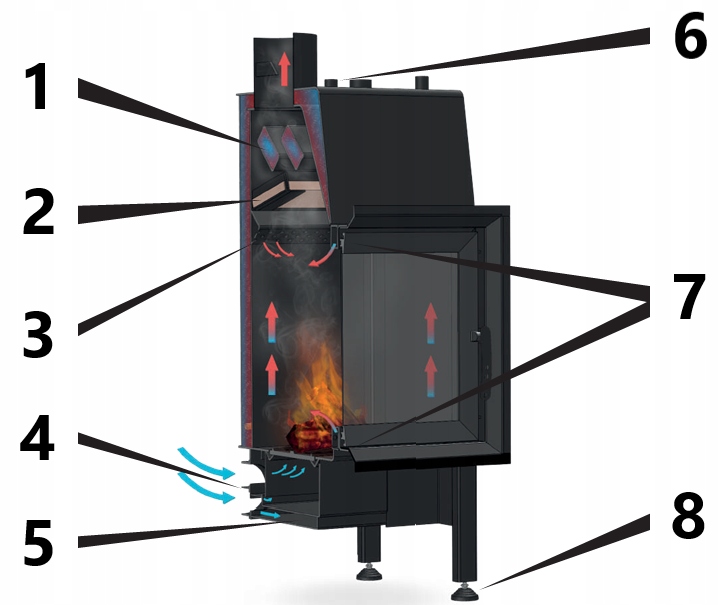

Повна система горіння LAVA – це комплексне рішення, яке охоплює

весь процес оптимального первинного та вторинного постачання повітря,

спалювання палива, теплообміну та видалення вихлопних газів.

Ця система включає:

- Вбудований вхід зовнішнього повітря

- Систему подачі вихлопних газів через впускні отвори вторинного повітря

p>

- Система чистого скла

- Заслінка контролю тяги димоходу

- Байпасна заслінка вихлопних газів

Застосовані технологічні рішення, використання кращих

матеріалів і режим виробництва дозволяють гарантувати

завжди найвища якість продукції та покривайте кожен

термокамін LAVA 5-річною гарантією.

Кожен продукт LAVA пройшов випробування

в Інституті теплотехніки та санітарії в Радомі

та можливість легального маркування CE.

ТЕХНІЧНІ ДАНІ

Номінальна потужність: 13 кВт

Потужність водообмінника: 12 кВт

Площа обігріву: 70-140 м2

Ємність водяної сорочки: 40 л

Вага каміна для УО: 135 кг

Вага каміна для УЗ: 177 кг

Робочий тиск УО: 1 бар

Робочий тиск UZ: 2,5 бар

Стандартна комплектація термокаміна LAVA PLUS PL:

• Система безпеки (змійовик)
• Додатковий забір повітря ззовні
• Вбудована заслінка димових газів
• Заслінка контролю тяги димової труби
• Сертифікована система горіння - LAVA Complete Burning System
• Димова труба
• Зольник
• Регульовані ніжки - діапазон регулювання 40 мм
• Фронтальне покриття - чорний МАТ
• Колір фурнітури: САТИН ХРОМ

Розміри:

• A: 1220-1260 мм
• B: 460 мм
• C: 655 мм
• D: 550 мм
• E: 200 мм
• F: 130-170 мм
• Діаметр вхідного отвору: 100 мм

Технічні характеристики термокамінів з водяною сорочкою типу ТК LAVA:

- Номінальна теплова потужність: 13,1 кВт

- Теплова потужність водяного контуру: 12 кВт

- Теплова потужність, що передається в приміщення: 1,7 кВт

- Постійне горіння при номінальній потужності: 1,26 год

- Тривалість горіння: 3 год

- Одне завантаження палива: 5,4 кг

- Теплова ефективність: 77,8%

- Викиди CO 13% O2: 0,26%

- Масова витрата вихлопних газів: 14,87 г/с

- Середня температура вихлопних газів: 229 °C

- Допустимий робочий тиск: 1 / 2,5** бар

- Випробувальний тиск води: 2 / 4** бар

- Максимальна робоча температура: 95 °C

- Відстань від легкозаймистих частин до скла: 200 см

- Тяга димоходу:

• при номінальній потужності: 12 Па
• при зниженому навантаженні: 6 Па< /li>

- Паливо:

• тип: поляна листяного дерева
• довжина: ~ 33 см
• окружність: 30÷45 см
• вологість: < 20%
< /ul >

** Версія закритої системи

Термокамін - етапи роботи

Термокамін LAVA характеризується унікальним дизайном водяної сорочки. В основі такого рішення лежить теплообмінник у вигляді водяних полиць, що гарантує максимальну поверхню теплообміну від вихлопних газів до опалювального контуру. Результатом цього рішення є висока теплова ефективність термокамінів, що призводить до зменшеного споживання палива з тим самим результатом нагріву.

Кожний термокамін LAVA оснащений основною байпасною заслінкою димових газів, яка регулює фази роботи приладу. Закриття цієї заслінки еквівалентно розширенню циркуляції вихлопних газів між водними полями та переведенню пристрою в режим роботи на номінальній потужності. При відкритій заслінці вихлопні гази йдуть безпосередньо в димохід, минаючи полиці, і термокамін працює зі зниженою потужністю. Це дозволяє горіти навіть влітку, не нагріваючи систему центрального опалення.
