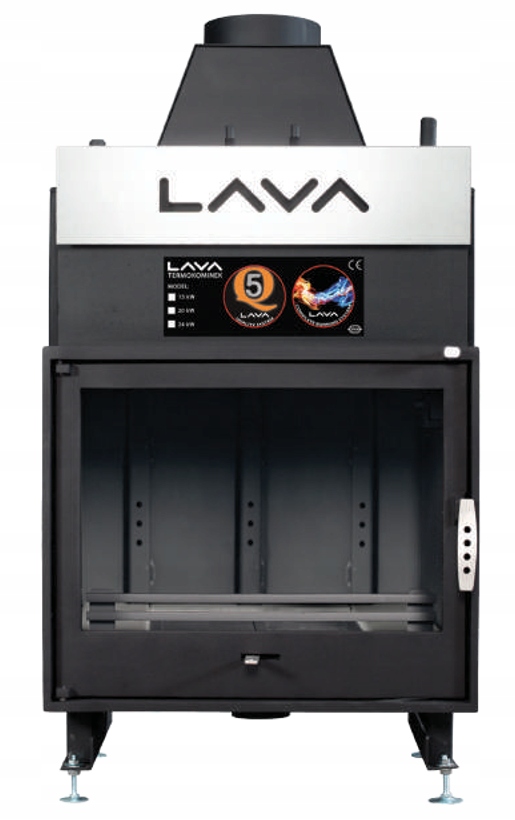

КАМІННА ТОПКА З ВОДЯНОЮ РУБОЧКОЮ LAVA PLUS 22 KW

Камінна топка з водяною сорочкою LAVA PLUS PL 22 кВт

з плоским склом, призначена для відкритої системи.

розрахований на закриту систему з робочим тиском до 2,5 бар.

Компанія LAVA створена командою людей з 10-річним досвідом

у проектуванні та виробництві камінівз водяною сорочкою.

Дизайн камінів LAVA поєднує в собі найкращі перевірені рішення

з інноваційною системою подачі повітря

та горіння LAVA Complete Burning System.

Повна система спалювання LAVA — це комплексне рішення, яке охоплює

весь процес оптимального первинного та вторинного постачання повітря,

спалювання палива, теплообміну та видалення відпрацьованих газів.

Система включає:

- Інтегрований вхід повітря ззовні

- Система подачі вихлопних газів через вторинне повітря входи

- Система чистого скла

- Заслінка контролю тяги димоходу

- Заслінка байпаса вихлопних газів

Застосовувані технологічні рішення, використання кращих

матеріалів і режим виробництва дозволяють нам гарантувати

завжди найвищу якість продукції і охопити всіх

Кожен продукт LAVA пройшов процес тестування

в Інституті опалення та санітарії в Радомі

і має сертифікат, що підтверджує відповідність стандартам

і можливість законного маркування знаком CE.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Номінальна потужність: 22 кВт

Потужність водообмінника: 19 кВт

Площа обігріву: 150-230 м2

Об'єм водяної сорочки: 49 л

Вага каміна для UO: 177 кг

Вага каміна для УЗ: 236 кг

Робочий тиск УО: 1 бар

Робочий тиск УЗ: 2,5 бар

Стандартне оснащення термокаміна LAVA PLUS PL:

• Система безпеки (змійовик)
• Додатковий забір повітря ззовні
• Вбудована заслінка вихлопних газів
• Заслінка контролю тяги димоходу
• Сертифікована система горіння - LAVA Complete Burning System
• Витяжна труба
• Зольник
• Регульовані ніжки - діапазон регулювання 40 мм
• Фронтальне покриття - чорний МАТ
• Колір фурнітури: САТИНОВИЙ ХРОМ

Розміри:

• A: 1335-1375 мм
• B: 655 мм
• C: 655 мм
• D: 550 мм
• E: 200 мм
• F: 130-170 мм
• Діаметр вхідного отвору: 100 мм

Технічні характеристики термокамінів з водяною сорочкою типу ТК LAVA:

- Номінальна теплова потужність: 21,7 кВт

- Теплова потужність водяного контуру: 19,4 кВт

- Теплова потужність, що передається в приміщення: 2,3 кВт

- Сталість горіння при номінальній потужності: 1,13 год

- Тривалість горіння: 3 год

- Одноразове завантаження палива: 8 кг

- Тепловий ККД: 79,1%

- Викид CO 13% O2: 0,22 %

- Масова витрата вихлопних газів: 17,72 г/с

- Середня температура вихлопних газів: 283 °C

- Допустимий робочий тиск: 1 / 2,5** бар

- Випробувальний тиск води: 2 / 4** бар

- Максимальна робоча температура: 95 °C

- Відстань від горючих частин до скла: 200 см

- Тяга димоходу:

• при номінальній потужності: 12 Па
• при зниженому навантаженні: 6 Па

- Паливо:

• тип: вирубка листяних дерев
• довжина: ~33 см
• окружність: 30÷45 см
• вологість: < 20 %

** Закрита система версія

Термокамін - фази роботи

Термокамін LAVA характеризується унікальним дизайном водяної сорочки. В основі такого рішення лежить теплообмінник у вигляді водяних полиць, який забезпечує максимальну поверхню теплообміну від вихлопних газів до опалювального контуру. Результатом цього рішення є висока теплова ефективність термокамінів, що призводить до зменшеного споживання палива з таким самим результатом нагрівання.

Кожен термокамін LAVA обладнаний головним байпасним клапаном димових газів, який використовується для фаз регулюванняроботи пристрою. Закриття цієї заслінки еквівалентно розширенню циркуляції вихлопних газів між водними полями та переведенню пристрою в режим роботи на номінальній потужності. При відкритій заслінці відпрацьовані гази потрапляють безпосередньо в димохід, минаючи полиці, і ТермоКамін працюєзі зниженою потужністю. Це дозволяє горіти навіть влітку, не нагріваючи систему центрального опалення
