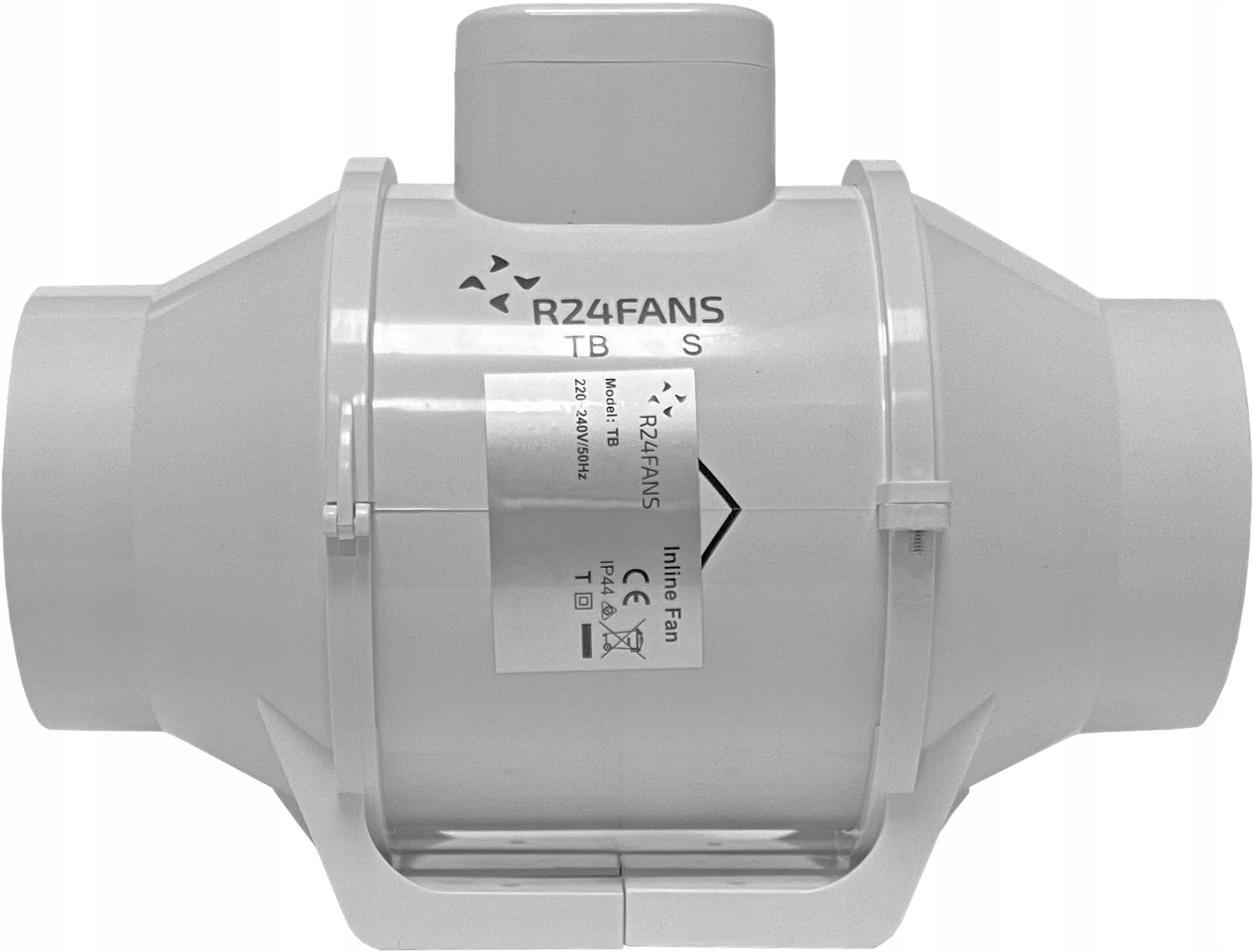

БЕЗШУМНИЙ КАНАЛЬНИЙ ВЕНТИЛЯТОР

TB 100 S

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• ДІАМЕТР ВИХІДНОГО ОТВОРУ - 97 мм (для каналу 100 мм)
• ВИСОКА ЕФЕКТИВНІСТЬ - МАКС 170 м3/год
• НИЗЬКИЙ РІВЕНЬ ШУМУ - МІН. 26 дБ(А)/3 м
• ЕНЕРГОЗБЕРІГАЮЧИЙ ДВИГУН - МІН. 20 Вт
• ДВОШВИДКІСНИЙ ДВИГУН З ТЕРМОЗАХИСТОМ
• ВІДОМОГО ВИРОБНИКА - R24FANS
• ПІДШИПНИКИ СТАНДАРТ
• ЛЕГКИЙ МОНТАЖ ТА ДЕМОНТАЖ
• КОРПУС ПВХ

ОПИС

Змішані канальні вентилятори серії TB_S використовуються в припливно-витяжних системах вентиляції, які вимагають відносно високого тиску, сильний повітряний потік і низький рівень шуму. Вони є відмінним рішенням для вентиляційних установок в індивідуальних будинках, колективних і громадських будівлях. Вентилятори призначені для транспортування повітря при температурі до + 60°C. Призначені для вентиляційних каналів діаметром: 100, 125 мм.

КОНСТРУКЦІЯ

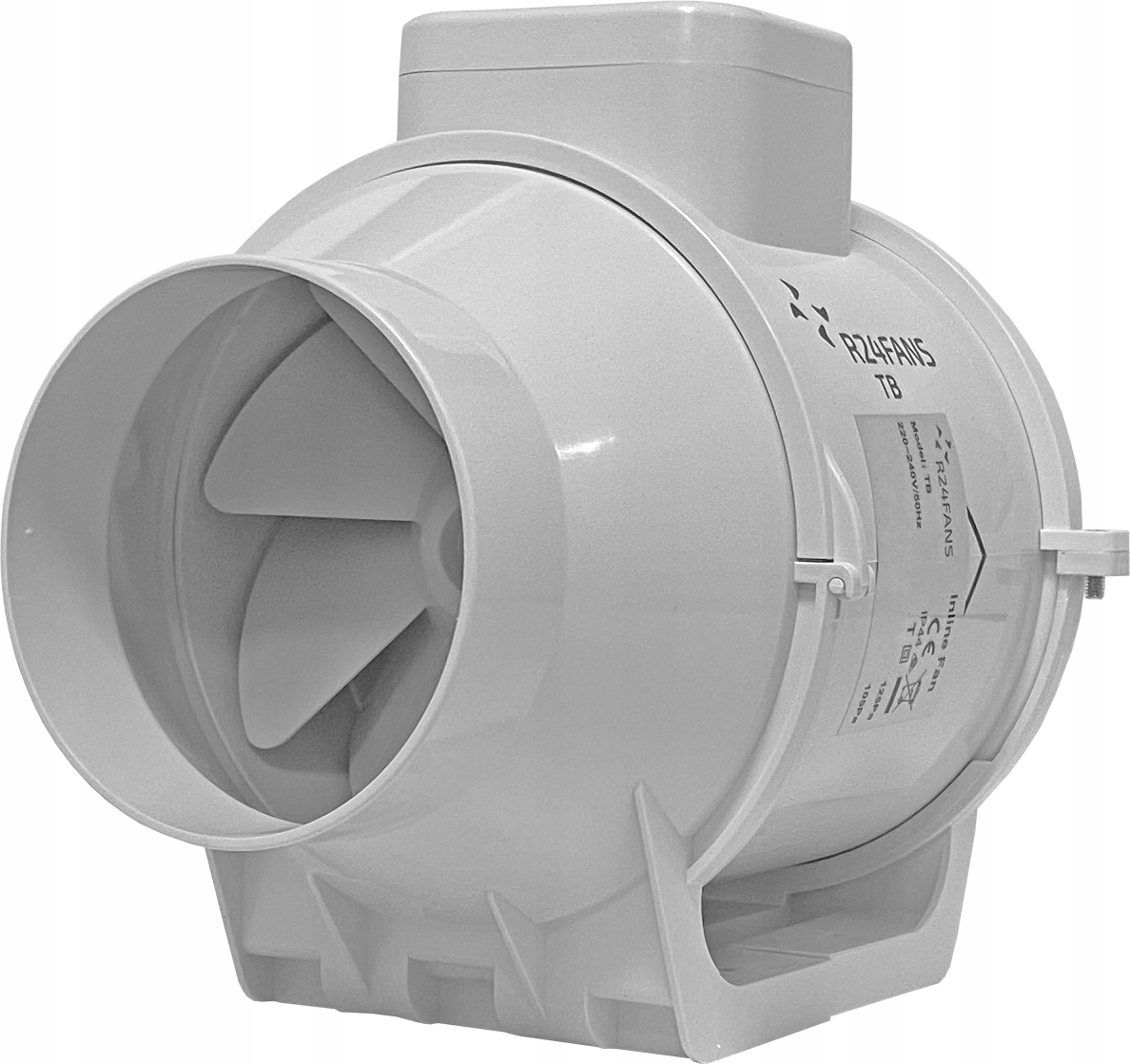

TB_S вентилятори мають компактні розміри і можливість демонтажу крильчатки з двигуном без необхідності втручання в систему вентиляції. Корпус вентилятора і крильчатки виготовлені з високоякісного ABS пластику, який має дуже високу міцність і механічні властивості. Блок двигуна з ротором і клемна коробка кріпляться до корпусу за допомогою спеціальних замків, так що демонтаж можна проводити без спеціальних навичок і інструментів. Така конструкція максимально спрощує роботу вентилятора.

ДВИГУН

Однофазний двигун на кулькових підшипниках має дві швидкості обертання. Для захисту від перевантаження вентилятори оснащені термозахистом (термозапобіжник). Клас захисту двигуна: IP X4.

РЕГУЛЮВАННЯ ШВИДКОСТІ

Завдяки відповідній конструкції (дві швидкості двигуна) вентилятор може працювати на двох швидкостях - для перемикання між швидкостями можна використовувати трипозиційний перемикач. Однак, якщо необхідно регулювати швидкість плавно або ступінчасто, можна використовувати трансформаторний ступінчастий регулятор або плавний тиристорний регулятор і підключити його до клеми максимального (високого) ККД двигуна.

Регулятори та перемикачі доступні на інших наших аукціонах.

ТЕХНІЧНІ ДАНІ та ХАРАКТЕРИСТИКИ ПОТОКУ

• живлення - 230 В / 50 Гц
• потік повітря ( мін./макс.) - 133/170 м3/год
• номінальна потужність (мін./макс.) - 20/35 Вт
• споживаний струм (хв./макс.) - 0,15/0,26 A
• оберти двигуна (хв./макс.) - 2100 /2600 об/хв
• макс. тиск повітря - 125 Па
• макс. робоча температура - 60 °C
• вага - 1,3 кг
• рівень захисту - X4< /li>

РОЗМІРИ [мм]

СХЕМА ЕЛЕКТРИЧНОГО ПІДКЛЮЧЕННЯ

ВАРІАНТ I - постійне підключення на вищій передачі

• LA - друга передача
• L - напруга
• N - нейтраль (нуль)

ВАРІАНТ II - постійне з'єднання нижчої передачі

• LB - перша передача
• L - напруга
• N - нейтраль (нуль)

ВАРІАНТ III - з'єднання з рідинним регулятором обертів

• LA - друга передача
• L - напруга
• N - нейтраль (нуль)
• R - регулятор швидкості

ВАРІАНТ IV - з'єднання з редуктором (швидкість) перемикач

• LA - друга передача
• LB - перша передача li>
• L - напруга
• N - нейтраль (нуль)
• C - дво- або трипозиційний перемикач

ВСТАНОВЛЕННЯ

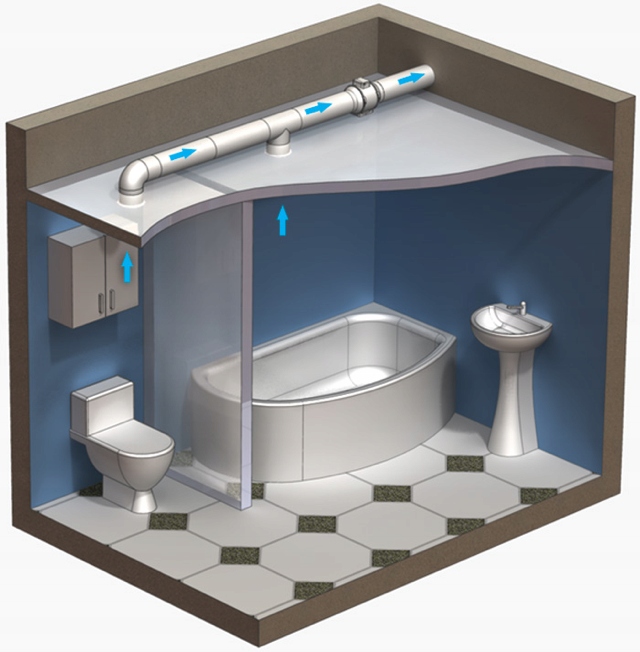

Можливо встановити під будь-яким кутом відносно осі вентилятора. Корпус вентилятора виконаний на плоскій монтажній пластині, завдяки чому вентилятор можна кріпити безпосередньо до землі, стіни або стелі. Вентилятори можна розмістити на початку, в середині або в кінці вентиляційної системи. В одній системі можлива установка пари вентиляторів паралельно (для підвищення ефективності) або послідовно (для збільшення робочого тиску). Для спрощення встановлення та підключення монтажна коробка може бути в будь-якому положенні.
