Система: SCHEIER UNIWERSAL

Зовнішні розміри димоходу [см]: 36x54

Висота димохід [м ]: 8м

Діаметр димоходу [мм]: 200

Кількість вентиляційних каналів [шт]: 2

SCHEIER UNIWERSAL - це ізольовані димоходи, призначені для відводу всіх типів вихлопних газів від котлів і камінів, в тому числі сухих вихлопних газів (дрібна фракція, деревина, брикети, пелети, вугілля, еко-горохове вугілля тощо). .) і вологі відпрацьовані гази (мазутні, газові - котли з відкритою камерою згоряння). Ці системи димоходів ідеально працюють в діапазоні температур вихлопних газів 60°C - 600°C.

Система SCHEIER TURBO або SCHEIER INOX призначена для конденсаційних котлів із закритою камерою згоряння.

Димохід SCHEIER UNIWERSAL можна використовувати як всередині, так і зовні будівлі.

Димохідні системи Scheier - це сучасні, перші та повністю завершені димохідні системи, які гарантують надійну роботу та безпеку своїх користувачів. Рішення, що використовуються в системах, базуються на останніх знаннях і постійно зростаючих потребах ринку. Димохідні системи Scheier мають європейський сертифікат CE. Керамічні вставки класу A1N1 T600 від німецької компанії гарантують стійкість до вогню сажі до 60 хвилин.

ДИМОХОДНА СИСТЕМА SCHEIER UNWIERSAL має європейський сертифікат CE відповідно до EN 13063-1, EN 13063-2, EN 13063-3.

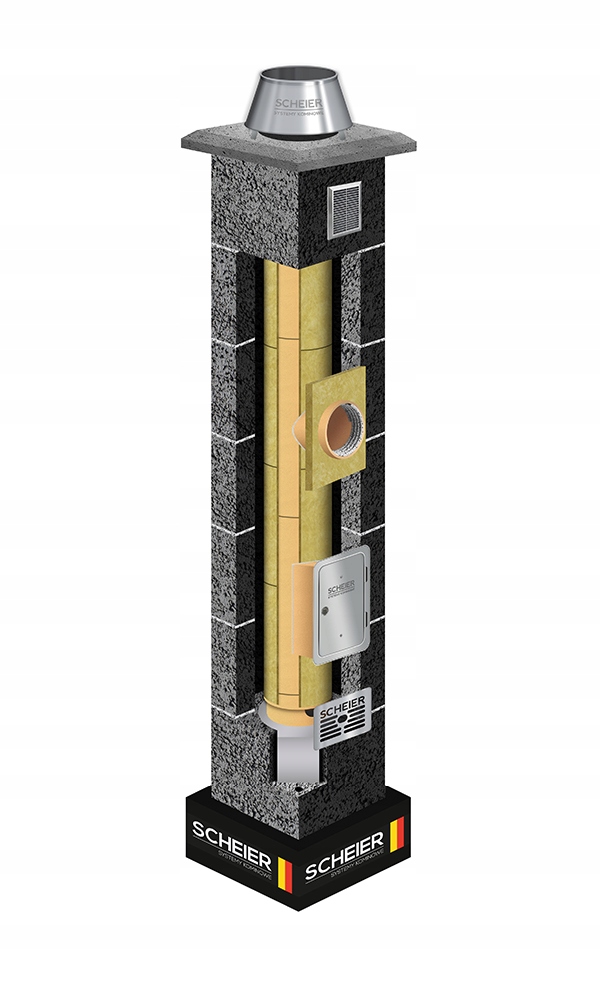

Димохід системи SCHEIER UNIWERSAL

Димохід підходить для всіх видів палива.

Найважливіші особливості системи:

• Діапазон температури вихлопних газів 60°C - 600°C
• Керамічна вставка класу T200, T400, T600
• Можливість співпраці з пристрої, що використовують усі види палива
• Вогостійкі (займання сажі), вологи та кислот
• Газонепроникні завдяки з’єднанням із пазом і гребенем
• Стійкі до конденсату< /li>
• Ізоляційна вата на всю довжину димоходу
• Можливість будівництва всередині та зовні будівлі
• Блоки з отворами для зміцнення димоходу
• Легкий керамзитобетонний кожух
• Вата та керамічна система вентиляції в димоході
• Кераміка, обпалена при 1200 °C, щільність 2100 кг/м3
• Малі зовнішні розміри , займає невелику площу
• Швидкий і простий монтаж
• Поставляється в комплекті, готовому до монтажу
• Сертифікат CE для всієї димохідної системи
< /ul>

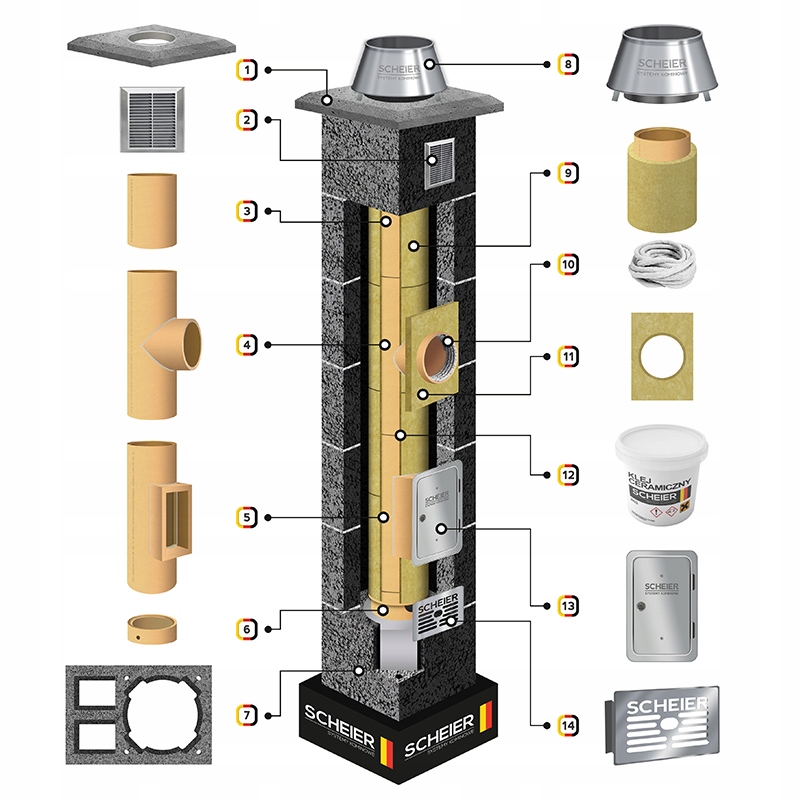

У комплект входить:

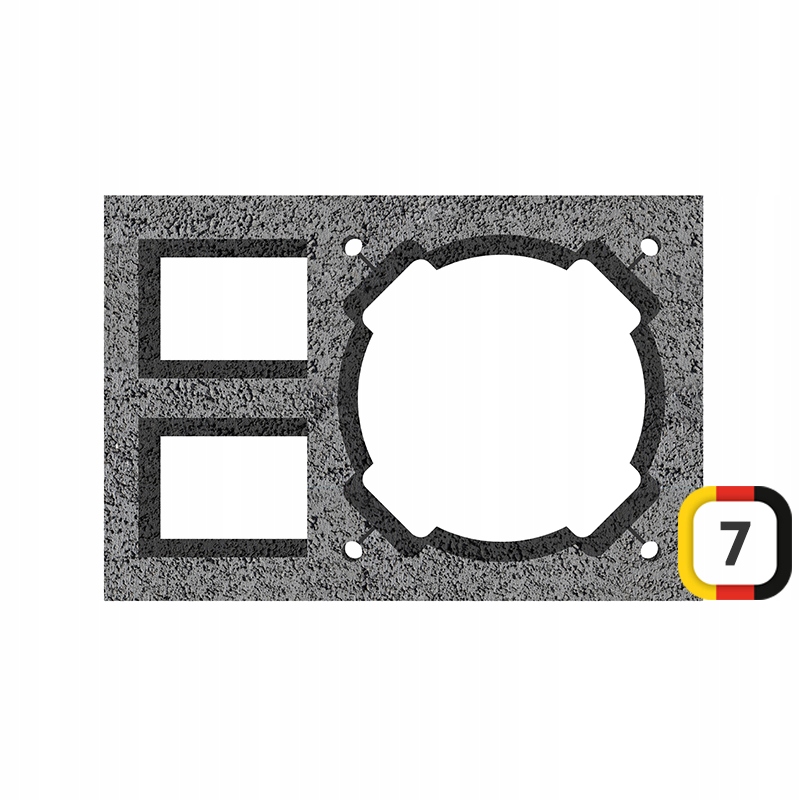

(7) Легкі димохідні та вентиляційні блоки з керамзитобетону класу не нижче LB5. Вони відрізняються високою стійкістю і довговічністю. Вони дуже добре зберігають тепло, вогнестійкі та морозостійкі. Димохідні блоки мають вентиляційну систему у вигляді чотирьох незалежних каналів, що дозволяють виводити тепло і вологу назовні. Для укладання 1 метра димоходу використовується 4 блоки, з’єднаних між собою тонким шаром цементно-вапняного розчину (рекомендована товщина шва 10-15 мм). У блоках є отвори для установки арматури (ребристих стрижнів - максимальний діаметр стрижня 12 см або стрижні з різьбленням М8 зі сполучними гайками), які потім заливаються тонким розчином для зміцнення статичного димоходу. Керамзитобетонні блоки легкі і прості в монтажі, на відміну від бетонних або шлакоблоків, які мають вагу і гірші теплоізоляційні властивості.

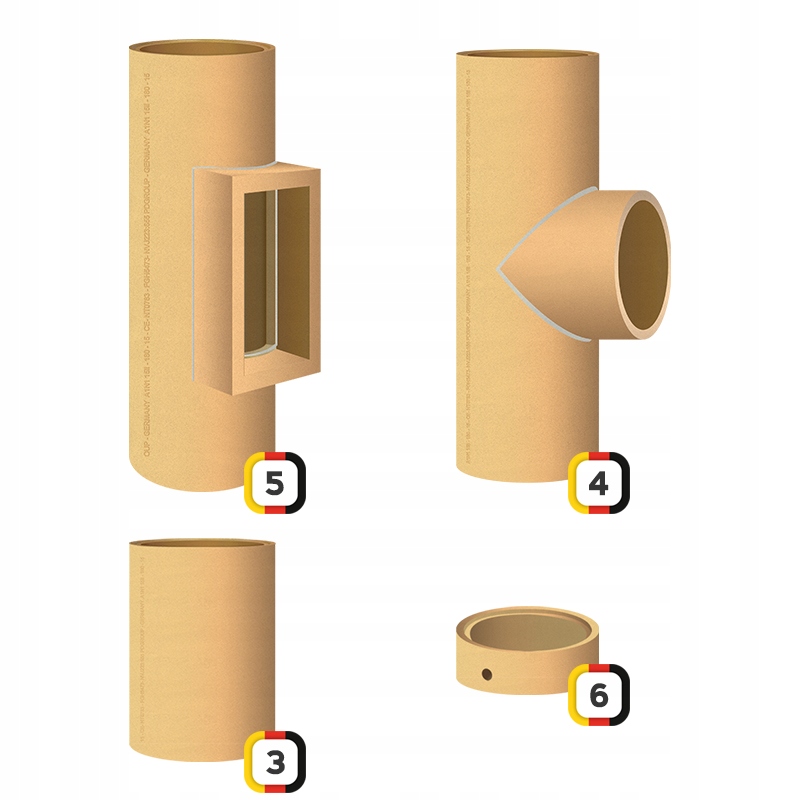

Керамічні вставки від німецького концерну стійкі до вогню сажі, забезпечують можливість відведення вихлопних газів при температурах 60°C - 600°C. Вони пристосовані для роботи як у вологих (газ, мазут), так і в сухих умовах (дерева, брикети, вугілля, кокс, еко-горох, дрібне вугілля). Ця кераміка характеризується високою стійкістю до стирання - після багаторазового очищення вставки вона зберігає свої властивості і не стає пористою. Ще однією відмінною рисою цих керамічних вставок є дуже низький опір потоку вихлопних газів, завдяки чому тяга димоходу є відповідною. Кераміка класу А1N1 - стійка до вогню сажі і в той же час герметична. Вставка адаптована для роботи з нагрівальними приладами, що працюють під негативним тиском. Вставки відповідають вимогам наступних стандартів: EN 1457-1:2012, EN 1457-2:2012.

(6) Конденсатор, що випускає конденсат

( 5) Очистка для чищення димоходу

(4) Трійник витяжний для підключення котла центрального опалення. і каміни

(3) Прямі труби, клас A1N1 60°C - 600°C

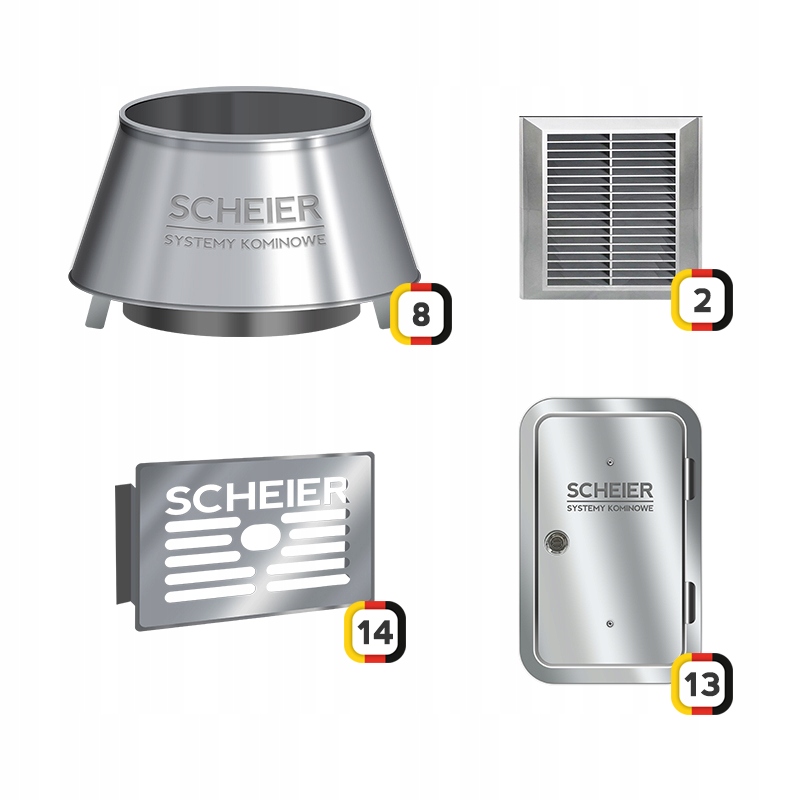

Аксессуари кислото-жаростійкої димохідної системи з нержавіючої сталі

(8) Конус димоходу

(2) Вентиляційна решітка для вентиляції вовни

(14) Решітка конденсатора для вентиляції вовни

(13) Двері b>отвори для чищення для очищення димоходу. Гарантують герметичність і безпеку.

12) Кислотно-термостійкий керамічний клей, що забезпечує щільне та міцне з'єднання димоходів

(10) Термостійкий розширювальний шнур, що з'єднує димохід з опалювальним приладом

(11) Передня пластина встановлена ​​замість трійника з гідрофобізованої негорючої мінеральної вати. Усуває напруги, що виникають при експлуатації димоходу

(9) «Rockwool» стабілізує та ізолює керамічну вставку в пустотілій цеглі по всій довжині димоходу. Завдяки просоченню мінеральним маслом стійкий до вологи. Ця вовна є гідрофобізованою, вогнестійкою та відповідає стандарту EN 14303:2009+A1:2013

(1) Бетонний ковпак, що забезпечує вільний рух повітря в керамічних каналах під час роботи димоходу. Дошка захищає димохід від погодних умов. Ковпаки посилені та адаптовані до розміру димоходу (в залежності від типу димоходу вони також закривають вентиляційні канали)
