CTK Standard DoorKit - комплект звукоізоляції дверей

Набір для звукоізоляції однієї пари дверей: 8 звукоізоляційних матів Standard PRO 2 мм, 4 звукопоглинальних поролону Premium LineFix 7 мм, 2 шумоізоляційних Elastic 6 мм піни

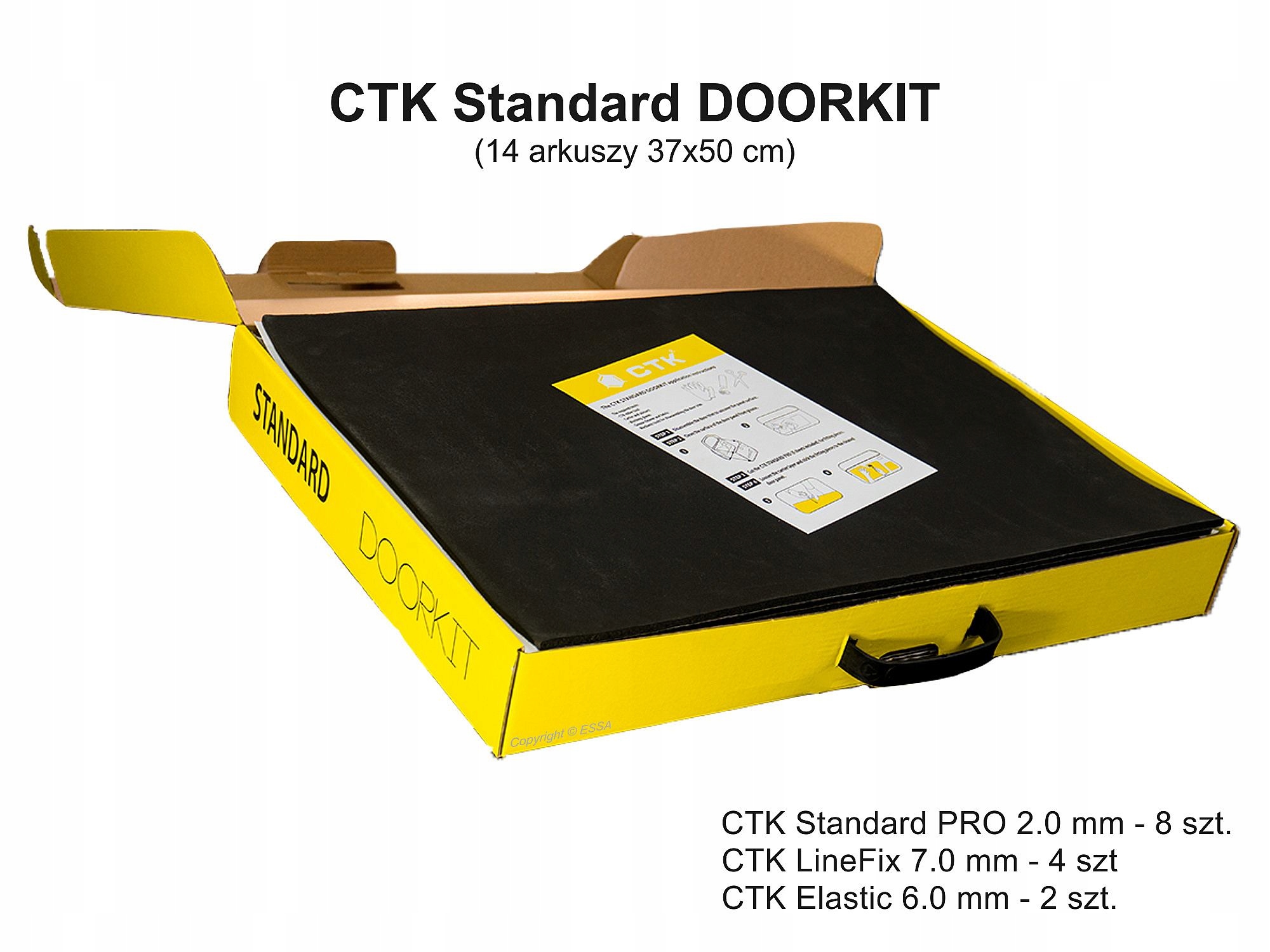

CTK Standard DoorKit

Набір оптимально підібраних трьох типів ефективних матеріалів для звукоізоляції пари автомобільних дверей, листи розміром 37х50 см. У набір входить:

CTK Standard Professional 2 мм(8 шт. / 1,48 м2) Демпферні килимки на основі бутилу та алюмінію для зменшення вібрацій листового металу та дверної оббивки, що виникають під час автомобіля в русі та внаслідок роботи аудіосистеми. Килимки слід приклеювати безпосередньо до внутрішніх і зовнішніх листів дверних камер (приблизно 70-80% поверхні достатньо) і точково в кількох місцях на більших і найбільш резонансних плоских поверхнях дверних панелей.

CTK Elastic 6 мм(2 шт. / 0,37 м2) Водонепроникна гумова термоакустична піна, встановлена ​​як другий шар на демпфуючих килимках усередині дверних камер для покращення звукоізоляції пасажирський салон.

CTK LineFix 7 мм(4 шт. / 0,74 м2) Високоякісна, дуже м’яка звукопоглинальна піна преміум-класу з ефектом «пам’яті форми» (повільне розширення після стиснення) для звукоізоляції задньої поверхні дверних панелей.

МОНТАЖ (відео): https://www.youtube.com/embed/KfiaVrk3sSQ

ОПИС МАТЕРІАЛІВ, ЩО ВХОДЯТЬ У КОМПЛЕКТ:

CTK Standard PRO 2.0

CTK Standard Professional (PRO) — це високоякісний, технологічно вдосконалений вібропоглинаючий матеріал у вигляді самоклеючого килимка на основі композит бутилкаучуку і спеціалізованих полімерних добавок. Зовні екструдована алюмінієва фольга товщиною 100 мікрометрів (0,1 мм), яка зміцнює і механічно захищає демпферний матеріал і додатково покращує його акустичні властивості. Завдяки спеціально підібраному бутилкаучуковому композиту було досягнуто високої гнучкості монтажу, помірної ваги та дуже високої в’язкості та адгезії до основи (порівняно з килимками Premium), зберігаючи при цьому високу ефективність гасіння вібрації на рівні, який пропонують аналогічні матеріали більшої товщини та більша вага. Килимки CTK Standard PRO призначені для ефективного гасіння вібрацій і акустичних резонансів елементів кузова і оббивки автомобіля з метою підвищення комфорту водіння (зниження шуму) і поліпшення акустичних властивостей аудіотехніки.

• самоклеючий вібропоглинаючий килимок професійного класу
• загальна товщина: 2,0 мм +/- 0,2 мм товщина алюмінієвої фольги: 0,1 мм (100 мкм)
• матеріал : високотехнологічний композит із бутилкаучуку та спеціальних полімерів з дуже високою в’язкістю, зміцнений алюмінієвою фольгою
• MLF (коефіцієнт механічних втрат) – ефективність гасіння вібрації: > 0,30 Розміри листа: 370x500 мм (0,185 м2) < /li>
• вага 1 листа: 0,65 кг (3,51 кг/м2)
• рекомендована температура монтажу: від +10ºC до +30ºC
• діапазон температур застосування та експлуатації: -50ºC до +140ºC
• висока гнучкість і висока ефективність у широкому діапазоні температур, висока початкова адгезія до основи з максимальним досягненням через десяток-кілька десятків годин після наклеювання (залежить від температури), самовулканізація
• продукт з антикорозійними та герметизуючими властивостями, водонепроникний, не містить бітумних домішок (без гудрону та асфальту)
• нетоксичний продукт, не виділяє неприємних запахів
• можна використовувати в автомобільній промисловості та в закритих приміщеннях
• візуальні характеристики: чорна алюмінієва фольга з прямокутним тисненням, друкована жовта графіка, виготовлена ​​CTK Ltd. відповідно до стандартів управління якістю ISO 9001:2008, SIC .02.040.1344
• з використанням матеріалу DoorKit: як перший шар для зовнішніх і внутрішніх листів дверних камер і технологічних отворів, а також локально для більших плоских фрагментів задня поверхня боковин дверей
• кількість у DoorKit: 8 аркушів розміром 37х50 см (1,48 м2)

CTK Elastic 6

Самоклеючий, м'який і легкий термоакустичний килимок на основі спіненої еластичної гуми (синтетичний каучук і рафінуючі добавки) з комбінацією закритих осередків різної форми та розміру. Завдяки такій конструкції цей матеріал поєднує в собі, здавалося б, суперечливі властивості, а саме - він ефективно поглинає і знижує шум (що зазвичай властиво матеріалам з відкритими осередками на основі поліуретану, які поглинають воду) і в той же час забезпечує дуже високий рівень звукоізоляції ( і тепла, залишаючись повністю стійким до вологи та прямого впливу води. Завдяки цим властивостям CTK Elastic є одним із найефективніших матеріалів на ринку для тепло- та звукоізоляції транспортних засобів. Піни CTK Elastic використовуються як ефективні теплоізолятори, що запобігають надмірному нагріванню або охолодженню салону автомобіля, і, перш за все, як дуже ефективні акустичні бар’єри, що ізолюють салон від зовнішнього дорожнього шуму. Завдяки масляним і водонепроникним властивостям, ці піни можна наносити практично на всі елементи кузова автомобіля та внутрішні дверні відсіки. Для досягнення найкращого ефекту рекомендується наносити його як другий шар на елементи кузова, попередньо зволожені алюмінієво-бутиловим антивібраційним килимком.

• водонепроникний, самоклеючий, легкий, гнучкий пінопласт для звукоізоляції, тепло- та звукоізоляції салонів транспортних засобів
• товщина: 6,0 мм
• матеріал основи: спінений каучукова гума, закриті комірки різних форм і розмірів, чорний колір
• теплопровідність: 0,032 - 0,034 Вт/м2
• акустична ізоляція DIN 4109: до 36 дБ (A)
• розмір аркуша: 370x500 мм (0,185 м2)
• вага 1 аркуша: 0,09 кг (0,50 кг/м2)
• рекомендована температура монтажу: від +10ºC до +30ºC
• температурний діапазон використання та експлуатації: -45ºC до +105ºC
• водонепроникний, маслостійкий, нетоксичний, без запаху, стійкий до розвитку мікроорганізмів, бактерій та цвілі, не містить азбесту, не вбирає вологу і не розкладається під впливом погодних умов протягом багатьох років
• килимок можна використовувати в автомобільній промисловості та всередині приміщень, не викликає алергічних реакцій
• вироблено компанією CTK Ltd. відповідно до стандартів управління якістю ISO 9001:2008, SIC.02.040.1344
• використання матеріалу з DoorKit: внутрішня поверхня дверних камер, як другий шар, приклеєний до раніше встановлений алюмобутиловий демпферний килимок
• кількість у DoorKit: 2 аркуші розміром 37x50 см (0,37 м2)

CTK LineFix 7

Один із найефективніших та найефективніших звукопоглинальних матеріалів найвищого преміум-класу, доступних на ринку в даний час аналогічної товщини. CTK LineFix 7 - це самоклеючий, дуже гнучкий, дуже м'який і делікатний на дотик звукопоглинальний килимок на основі спеціального поліуретану, просоченого звукопоглинальним препаратом. Характеризується високою здатністю поглинати звук (шум) в діапазоні середніх і високих частот (шум, свист) і хорошими теплоізоляційними властивостями. Звукопоглинаюча просочення додатково покращує акустичні властивості, захищає від вбирання вологи з повітря, розвитку мікроорганізмів, цвілі та бактерій, захищає матеріал основи від старіння. Піни CTK LineFix 7 мають пористу структуру з поєднанням відкритих і частково закритих комірок високої щільності, різних розмірів і неправильної форми. Закриті комірки добре ізолюють/блокують шум і тепло, тоді як відкриті комірки ефективно поглинають звук у своїй нерегулярній структурі. Завдяки цьому поролонові килимки LineFix 7 працюють одночасно в двох різних областях, оскільки мають ключові властивості як звукопоглинальних, так і шумоізоляційних матеріалів. Піна також характеризується так званим «ефектом пам'яті форми», тобто вона повільно повертається до початкової форми після сильного стиснення. Повільно розширюючись з невеликою силою, він точніше заповнює щілини і вільний простір між двома сусідніми панелями, елементами кузова або оббивкою автомобіля, без ризику їх деформації або виштовхування з зафіксованих елементів кріплення. Завдяки своїй дуже м’якій і гнучкій структурі піни CTK LineFix 7 дуже легко встановлювати на плоскі та нерівні поверхні, навіть дуже складної форми. Вони найбільш ефективно працюють в широкому діапазоні частот вище 1000 Гц, забезпечуючи звукопоглинання в кілька разів вище, ніж у інших стандартних звукоізоляційних матеріалів аналогічної товщини. Дуже легка еластичність, низька товщина при стисненні та здатність повільно адаптуватися до форми зазорів і вільного простору між двома елементами роблять звукопоглинальні килимки CTK LineFix 7 також ідеальними як матеріал для ущільнення зазорів, зменшуючи тріщини, скрипи та резонанс пластикової кабіни. панелі та елементи, оббивка автомобіля (дверні панелі, кабіна, консоль центрального тунелю, стійки тощо), діючи як м’яка, амортизуюча та звуконепроникна прокладка між двома вібруючими поверхнями, наприклад, між дверною панеллю та внутрішньою обшивкою дверей. Цей матеріал також можна використовувати для зменшення брязкоту електричних джгутів, приглушення скрипу засувних шпильок кріплення та інших з’єднань пластикових елементів.

• самоклеючий, дуже гнучкий і дуже м’який спінений килимок із високою здатністю поглинання звуку в діапазоні середніх і високих частот
• матеріал основи: спеціальний поліуретан з ефектом «пам’яті форми», просочений інноваційний звукопоглинальний препарат, пориста губчаста структура з поєднанням відкритих і частково закритих комірок високої щільності, що різняться за розміром і формою
• найбільш ефективне зниження шуму в смузі частот вище 1000 Гц
• товщина: 7 мм
• рівень звукопоглинання: до 60%
• розмір листа: 370x500 мм
• площа листа: 0,185 м2
• вага листа: 0,10 кг (0,53 кг/м2)
• рекомендована температура монтажу: від +10ºC до +30ºC
• температурний діапазон використання та експлуатації: -40ºC до +100ºC
• нетоксичний, без запаху, стійкий до вологи та ультрафіолетового випромінювання, не розкладається під впливом погодних умов протягом декількох років, поролоновий мат
• можна використовувати в автомобільної промисловості та всередині приміщень, у місцях, які не піддаються прямому впливу води
• вироблено компанією CTK Ltd. відповідно до стандартів управління якістю ISO 9001:2008, SIC.02.040.1344
• з використанням матеріалу з набору DoorKit: безпосередньо на тильну поверхню дверних панелей або як другий шар, якщо поверхня дверних панелей попередньо була додатково змочена алюмінієво-бутиловим матом
• кількість в DoorKit: 4 аркуші, розміри 37x50 см (0,74 м2)

МОНТАЖ МАТЕРІАЛІВ З НАБОРУ "CTK Standard DOORKIT" (відео: https://www.youtube.com/embed/KfiaVrk3sSQ) Для досягнення максимального ефекту необхідно спланувати свою роботу належним чином і добре розділити доставлені матеріали під заставу. Це дозволить максимально ефективно використовувати їх властивості та уникнути непотрібних втрат у результаті нанесення матеріалу на поверхні, які менш важливі для досягнення задовільного кінцевого ефекту. Дуже хорошого ефекту можна досягти, якщо приблизно 70-80% поверхні листового металу та дверних панелей покрити матами та поролоном. Немає необхідності покривати товсті подвійні профілі чи інше жорстке посилення всередині дверних камер демпферними килимками та термоакустичною піною.

• Демферуючі мати "CTK Standard Professional" є самоклеючими, гнучкими та легко наноситься на поверхні з рівною та неправильною формою. Їх можна встановлювати без необхідності обігріву, але найвищий комфорт експлуатації досягається при температурі навколишнього середовища вище +10ºC. Поверхня, що покривається, повинна бути сухою, чистою і добре знежиреною. Щоб максимально використати амортизаційні властивості, наклеєний мат слід міцно притиснути, наприклад, валиком, щоб він точно прилягав до всієї поверхні зволоженої основи, не створюючи простору з повітряними бульбашками. Самоклеючий бутиловий шар має властивості самовулканізації, завдяки чому через деякий час адгезія матеріалу до основи ще більше посилюється, створюючи єдине ціле. Щоб максимально використати матеріал, килимок слід накладати якомога широкішими ділянками, бажано вирізаними за формою та розміром зволоженої поверхні. Кожен елемент необхідно приклеїти поруч «вкупі» з сусіднім, щоб уникнути втрат в результаті накладання мату на мат в місці з’єднання. Внутрішні та зовнішні листи дверних камер повинні бути покриті віброгасильним килимком (достатньо приблизно 70-80% поверхні). Більші технологічні отвори на зовнішній поверхні дверних камер (поверхня кріплення гучномовців) також повинні бути проклеєні (герметизовані).
• Всередині дверних камер повинен бути другий звукоізоляційний шар у вигляді водонепроникної термоакустичної піни. нанести на знежирену алюмінієву фольгу демпферного килимка "CTK Elastic 6". Його слід наносити на рівну поверхню всередині дверних камер, оминаючи товсті внутрішні горизонтальні арматури.
• Шумопоглинальну піну «CTK LineFix 7» необхідно наклеїти на тильну поверхню панелей обшивки дверей. Пінопласт можна розрізати та наносити на менші частини, щоб краще відповідати рельєфній поверхні сторін. Перед установкою шумопоглинаючої піни рекомендується наклеїти принаймні кілька шматочків (смужок) вібропоглинаючого мата на великі, плоскі та найбільш резонансні поверхні дверних панелей.УВАГА! - Піна «CTK LineFix 7» насичена маслянистим просоченням, яке залишає на руках жирний шар під час використання. Просочення безпечне для здоров'я, але при контакті з клейовим шаром сильно послаблює його зчеплення з основою або навіть унеможливлює її приклеювання. Переконайтеся, що покрита поверхня завжди добре знежирена, а клейовий шар на піні не торкається та не контактує з просоченням.

ЯК ЕФЕКТИВНО ЗАБЕЗПЕЧИТИ ТИШУ В АВТОМОБІЛІ?

Найвищого рівня звукоізоляції салону автомобіля можна досягти лише комплексною звукоізоляцією (звукоізоляцією та звукоізоляцією та глушінням). ) усіх ключових елементів кузова та салону, встановлюючи ці елементи, нашаровуються (наскільки це можливо та доступний простір) трьома різними типами найефективніших матеріалів найвищого класу, кожен з яких має різні акустичні властивості, працює в інший діапазон частот і відіграє іншу роль. Це:

• 1 шар - високоефективні антивібраційні матеріали, які гасять вібрації та резонанси елементів кузова та додатково ізолюють салон від зовнішнього шуму, якими є високоякісні килимки на основі бутилу, алюмінію. і полімери з найвищим можливим значенням коефіцієнта MLF (наприклад, CTK Dominator, CTK Premium, CTK Standard Professional демпферні килимки),
• шар 2 - піноізоляція - звукоізоляційні бар'єри із закритою комірковою структурою, що блокує дорожній шум від вхід в кабіну та додаткова теплоізоляція внутрішньої частини від надмірного нагрівання та швидкого охолодження (наприклад, гумові пінополістирол CTK Elastic, CTK Elastic F, пінополіетилен CTK TempoFix),
• шар 2 / 3 - м'які, пористі звукопоглинальні матеріали з відкритою та/або частково відкритою структурою закриті осередки, які, крім звукопоглинальних властивостей, також виконують роль прокладок, які пом’якшують і гасять резонанси пластикових елементів оббивки та зменшують скрип і скрип цих елементів (напр. звукопоглинальні пінополіуретани CTK SilenceFix, CTK WaveFix, шумопоглинаючі мати на основі флізеліну CTK CaiMat). Для найкращого ефекту при зниженні дорожнього шуму також рекомендується встановлювати акустичну мембрану CTK Block Pro як останній третій шар на нижні горизонтальні елементи кузова.
