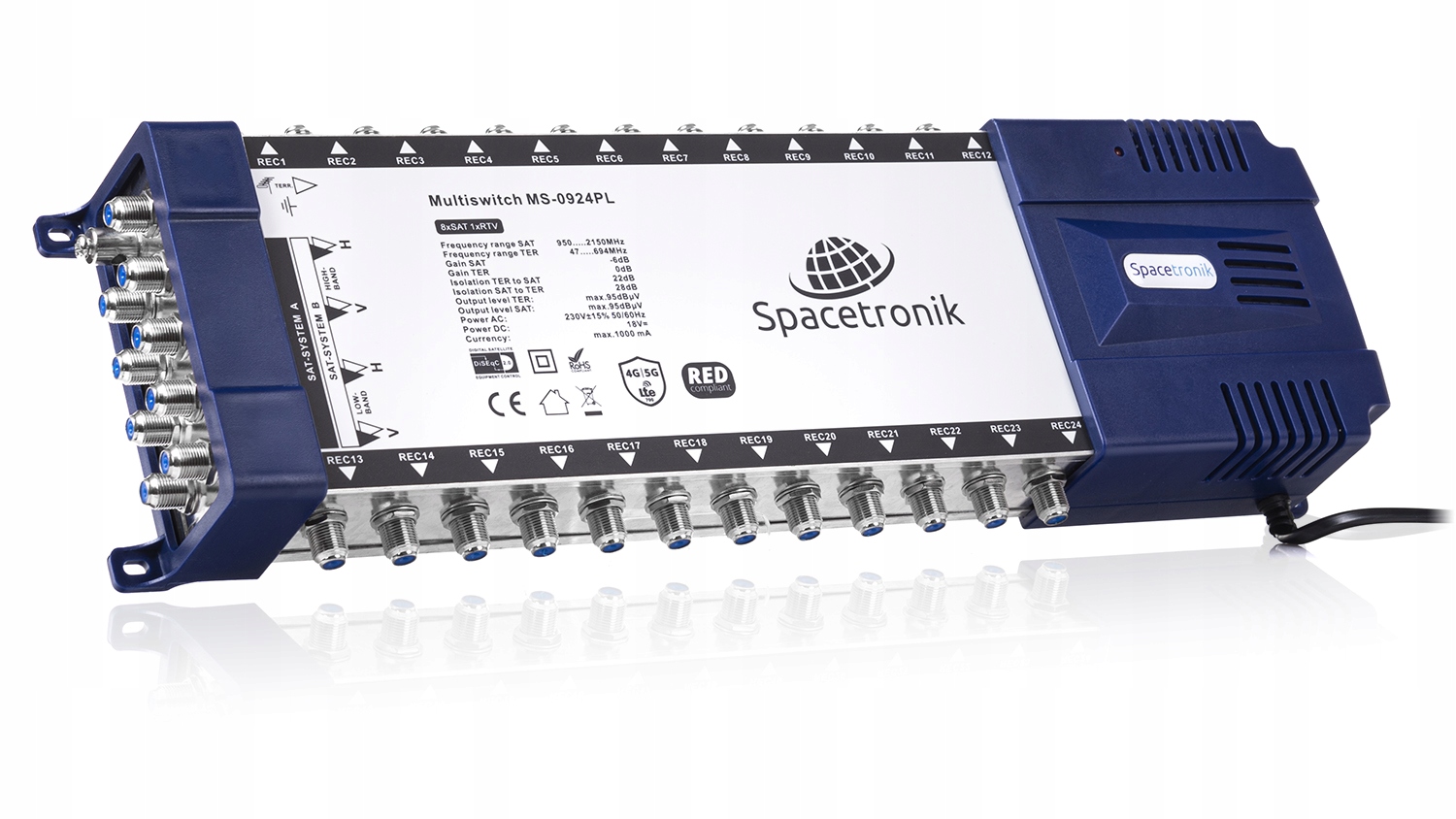

Серія Spacetronik Pro MS-0924PL термінальний мультисвіч LTE із вбудованим блоком живлення

Серія Multiswitch Pro 9/24 з 8 входами SAT + 1 антеною для наземного телебачення вхід b>, дозволить поширювати супутниковий сигнал до 24 кінцевих користувачів. Мультивич має вбудоване джерело живлення високого класу, що забезпечує стабільну роботу пристрою. Корпус і ручки виготовлені з матеріалів найвищої якості. Мультисвіч для внутрішнього використання, призначений для побудови антенної установки системи супутникового та ефірного телебачення. Для правильної роботи рекомендується підключати конвертер Quattro, що забезпечує сигнал чотирьох частот, який подається на відповідні входи мультиперемикача і на ефірний вхід, позначений як TERR. вводимо підсумковий сигнал від ефірного ТБ і радіо. При такому підключенні кожен вихід мультисвіча забезпечує як супутниковий, так і ефірний сигнал. Всю установку слід завершити кінцевою розеткою R-TV-SAT. При підключенні перетворювача Quattro до окремих входів мультисвіча, зверніть увагу на відповідне призначення роз'ємів LOW BAND і HIGH BAND і поляризацію H (горизонтальна) і V (вертикальна - вертикальна) на виходи самого перетворювача - мультисвічі Spacetronik і ті, що продаються нашими LNB, мають правильно позначені входи. До мультисвічу можна підключити багато супутникових і ефірних приймачів. Пристрій автоматично регулює тип сигналу, який буде передано на певний приймач.

Чому саме мультисвіч Spacetronik Pro Series?

Виробляючи мультисвічі Spacetronik, ми вирішили не економити кілька доларів. Тому ми використовували в пристрої стабільне живлення, що забезпечує тривалу роботу і можливість живлення треку DVB-T/T2/FM/R (термінальні мультисвічі). Ми використовували потенціометри найвищої якості, які гарантують, що мультиперемикачі мають дуже хороші робочі параметри, що корисно для стабільної та тривалої роботи, а також забезпечує стабільний сигнал і швидке перемикання каналів у менш якісних установках, напр. через погані кабелі, занадто малу супутникову антену, погано встановлену наземну антену.

Де встановити мультисвіч Spacetronik?

Під час встановлення пристрою враховуйте наявні умови монтажу щодо електроживлення:

- розташування подалі від впливу погодних умов

- захист від доступу неавторизованих осіб

- достатня вентиляція

Параметри, які відрізняють мультисвічі Spacetronik від конкурентів

- ізоляція в SAT та Телеканали

- розділення вхід/вихід

- рівень вихідного сигналу dBuV

- загасання у зворотному каналі

- параметри - потужність живлення живлення

- живлення - стабільність електропостачання та додаткове живлення ТЕР

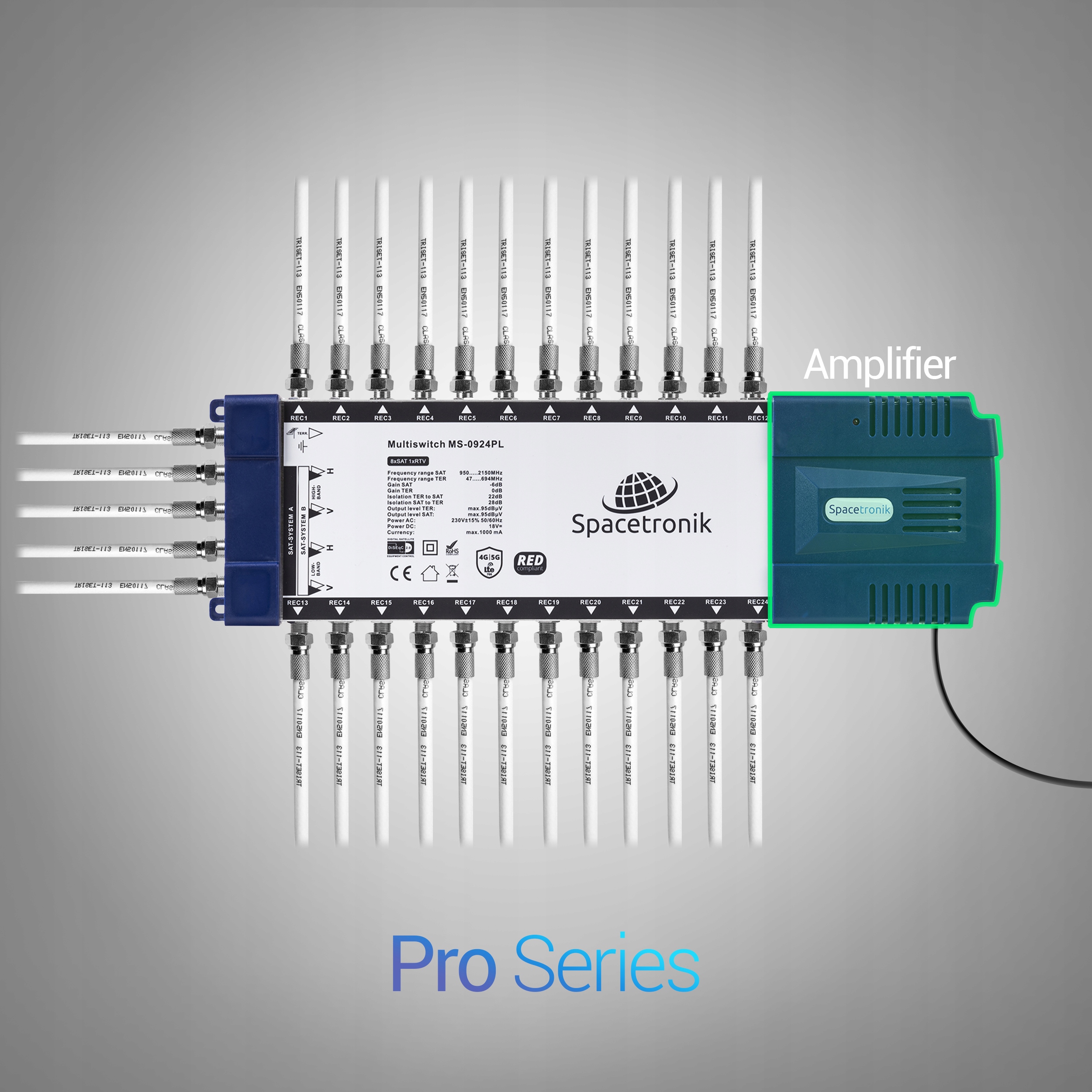

Схема встановлення

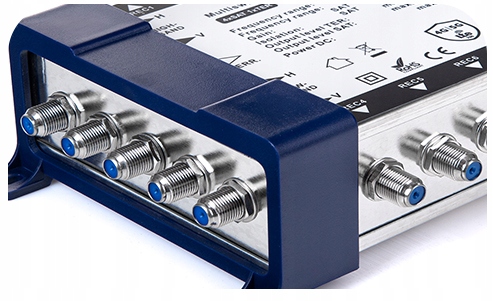

Встановлення мультисвіча версії Spacetronik PRO дуже просте. На лівій стороні мультисвіча ми знаходимо 8 входів супутникового сигналу та 1 вхід Terriestal. З правого боку є блок живлення, який просто підключається до джерела живлення. Решта елементів - виходи підсумованого сигналу - SAT + DVB-T/T2

Що можна підключити до мультисвіча?

- два входи сигналу від перетворювача SAT Quattro

- один вхід ефірного сигналу DVB-T/T2

- 24 виходи підсумованого сигналу SAT+DVB-T/T2

УВАГА! Попередній перегляд фото

Технічні характеристики мультисвіча 9/24

Кількість входів: 8 SAT, 1 TER

Кількість виходів: 24

З'єднувачі: F гніздо

Діапазон частот SAT: 950-2150 МГц

Діапазон частот TER: 47-694 МГц

Посилення SAT: від -3 до 6 дБ

TER посилення: від -7 до 2 дБ

Ізоляція від TER до SAT: 30 дБ

Ізоляція від SAT до TER: 28 дБ

Ізоляція від розділення поляризації H/V: 25 дБ

Ізоляційний вихід - вихід TER: 22 дБ

Ізоляційний вихід - вихід SAT: 30 дБ

Вхід із втратою відбиття SAT: 10 дБ

Вихід із втратою відбиття SAT : 7 дБ

Втрати відбиття TER на вході: 11 дБ

Втрати на відбиванні TER на виході: 8 дБ

Вихідний рівень SAT (IMD3 - 35 дБ): 100 дБмкВ

Вихідний рівень TER (IMD3 - 60 дБ): 83 дБмкВ

Вхідний/вихідний імпеданс: 75 Ом

Вбудований блок живлення
