Schneider Electric, OsiSense

Назва серії: стандартний формат

Тип продукту або компонента: корпус кінцевого вимикача

Коротка назва пристрою: ZCMD

Дизайн: мініатюрний< /li>

Тип корпусу: стаціонарний

Пов’язані головки: ZCE29, ZCE02, ZCE06, ZCE62, ZCE09, ZCE13, ZCE67, ZCE10, ZCE14, ZCE07, ZCE08, ZCE65 , ZCEG1, ZCEF0, ZCE24, ZCE11, ZCE27, ZCE64, ZCEF2, ZCE28, ZCE66, ZCE01, ZCE63, ZCE21

Матеріал корпусу: ZAMAK

Кількість полюсів: 2

Тип і конфігурація контактів: 1 УВІМК./ВИМК.

Робота контакту: миттєва дія.

Додаткові параметри:

• Сумісність продукту: XCMD
• Електричні з'єднання: роз'єм M12, 4 контакти
• Форма ізоляції контактів: Za
• li>
• Матеріал контактів: посріблені контакти
• Ефективне відкриття: Без
• Мінімальна швидкість спрацьовування: 0,01 м/хв
• Номінальний струм перемикання [Ie]: 0,1 A при 250 В, DC-13 відповідно до EN/IEC 60947-5-1 додаток A, 1,5 A при 240 В, AC-15 відповідно до EN/IEC 60947-5-1 додаток A< /li>
• Номінальний тепловий струм [Ith]: 3 A
• Номінальна напруга ізоляції [Ui]: 300 В (ступінь забруднення 3) відповідно до UL 508, 300 В (ступінь забруднення 3) ) згідно з CSA C22.2 № 14, 250 В (ступінь забруднення 3) згідно з IEC 60947-5-1
• Опір між клемами: 25 мОм згідно з IEC 60255-7 категорія 3
• Номінальна імпульсна витримувана напруга [Uimp]: 2,5 кВ згідно з IEC 60664, 2,5 кВ згідно з IEC 60947-1
• Захист від короткого замикання: запобіжник 4 A КАРТРИДЖ, тип gG
• Електричний ресурс: 5000000 циклів, DC-13 24 В, 3 Вт, робоча швидкість <60 об/хв, коефіцієнт навантаження: 0,5 згідно з IEC 60947-5-1 Додаток C, 5000000 циклів, DC-13 48 В, 2 Вт, робоча швидкість <60 об./хв., коефіцієнт навантаження: 0,5 згідно з IEC 60947-5-1 Додаток C, 5000000 циклів, DC-13 120 В, 1 Вт, робоча швидкість <60 об./хв., коефіцієнт навантаження : 0,5 згідно з IEC 60947-5-1 Додаток C
• Ширина: 30 мм
• Висота: 50 мм
• Глибина: 16 мм
• li>Вага продукту: 0,065 кг

Робоче середовище

• Температура навколишнього середовища для зберігання: -40...70 °C
• li>

Продукція ZC є частиною пропозиції кінцевих вимикачів серії XC Standard.

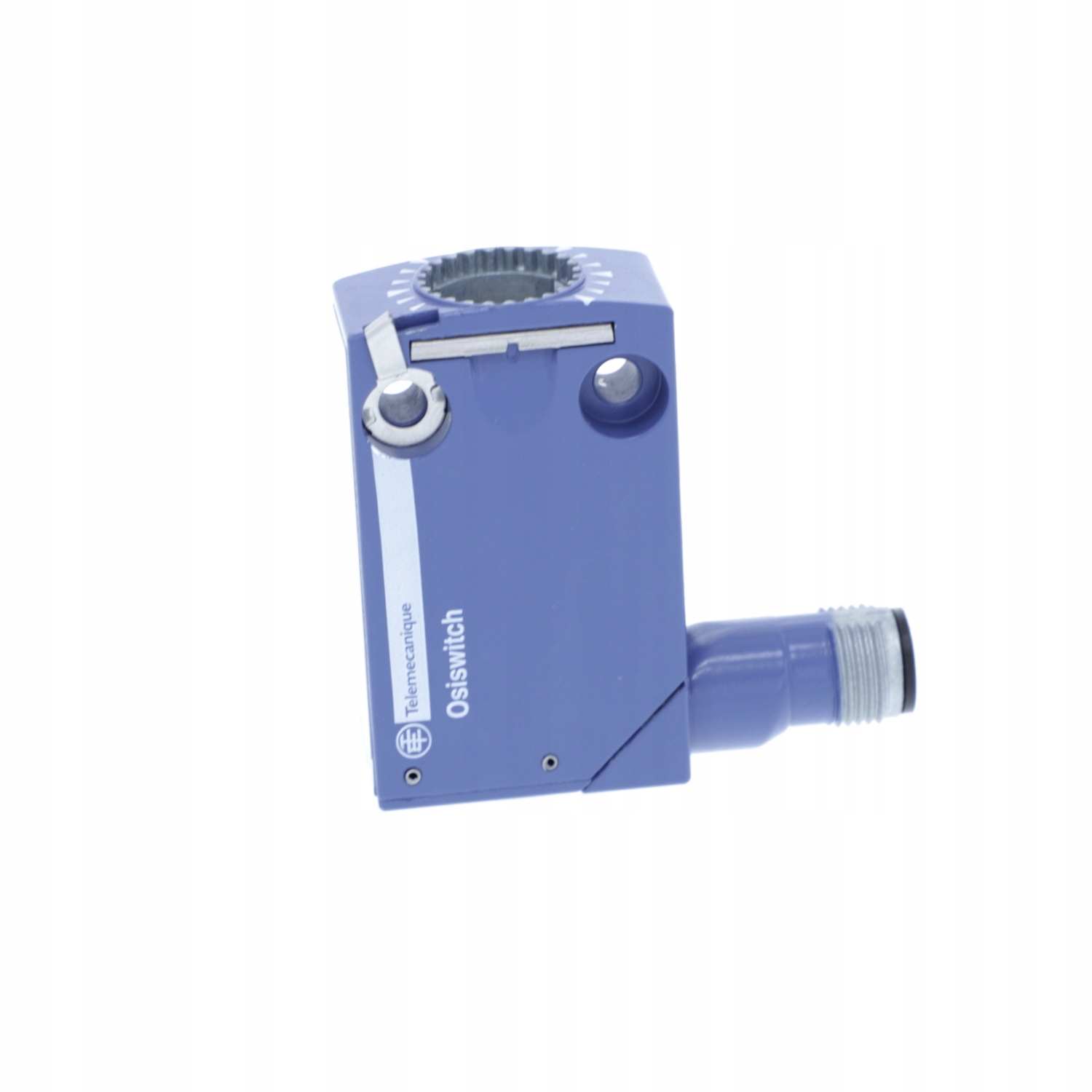

ZCMD21M12 — це корпус кінцевого вимикача, сумісний із серіями XCMD і XCMV.

• Корпус цього кінцевого вимикача має 1 перемикаючий фіксуючий контакт, посріблений, і його мінімальна швидкість активації становить 0,01 м/хв.
• Підключається через 4- контактний штекерний роз’єм M12.< /li>
• Корпус цього кінцевого вимикача виготовлений із Zamac і важить 0,065 кг.
• Цей продукт можна використовувати для збирання кінцевих вимикачів, адаптованих до ваших потреб, або використовувати як запасну частину.
• Діапазон ZC робить кінцеві вимикачі XC модульними, дозволяючи вам зібрати продукт, який найкраще відповідає вашим потребам.

Опис серії OsiSense XC Standard

Стандартні кінцеві вимикачі

• Світовий стандарт кінцевих вимикачів для промислового застосування
• Як лідер ринку, Schneider Electric пропонує повний асортимент кінцевих вимикачів IEC із перевіреною міцністю та надійністю протягом понад 90 років.
• Увесь асортимент був розроблений для легкого вибору продукту, встановлення та обслуговування.
