Готовий комплект гідравлічного перекидання з насосним агрегатом і польським гідроциліндром з ходом 800 мм

СКРАВ-МЕТ КОД: [7151]

Набір ідеальний для самоскидних кузовів у мікроавтобусах, вантажівках, евакуаторах і причепах.

В комплект входить:

• гідравлічний блок, насос з приводом 12В 2,0кВт, бак 11л, пульт КОНТРОЛЬ. [0274]
• гідроциліндр з ходом 800 мм, вантажопідйомністю до 7 тонн. 4-ступеневе розширення. [0774]
• гідравлічний шланг, поперечний переріз шланга адаптований для правильної роботи набору. [1878]
• ніпель [0094] / [0209]
• 2x кріплення приводу [0109]
• Електричний обмежувач перекидання [0299]
• Колиска [0108]

Повний комплект, готовий до роботи.

Елементи, що використовуються в комплекті, гарантують тривалу та надійну роботу гідроагрегату.

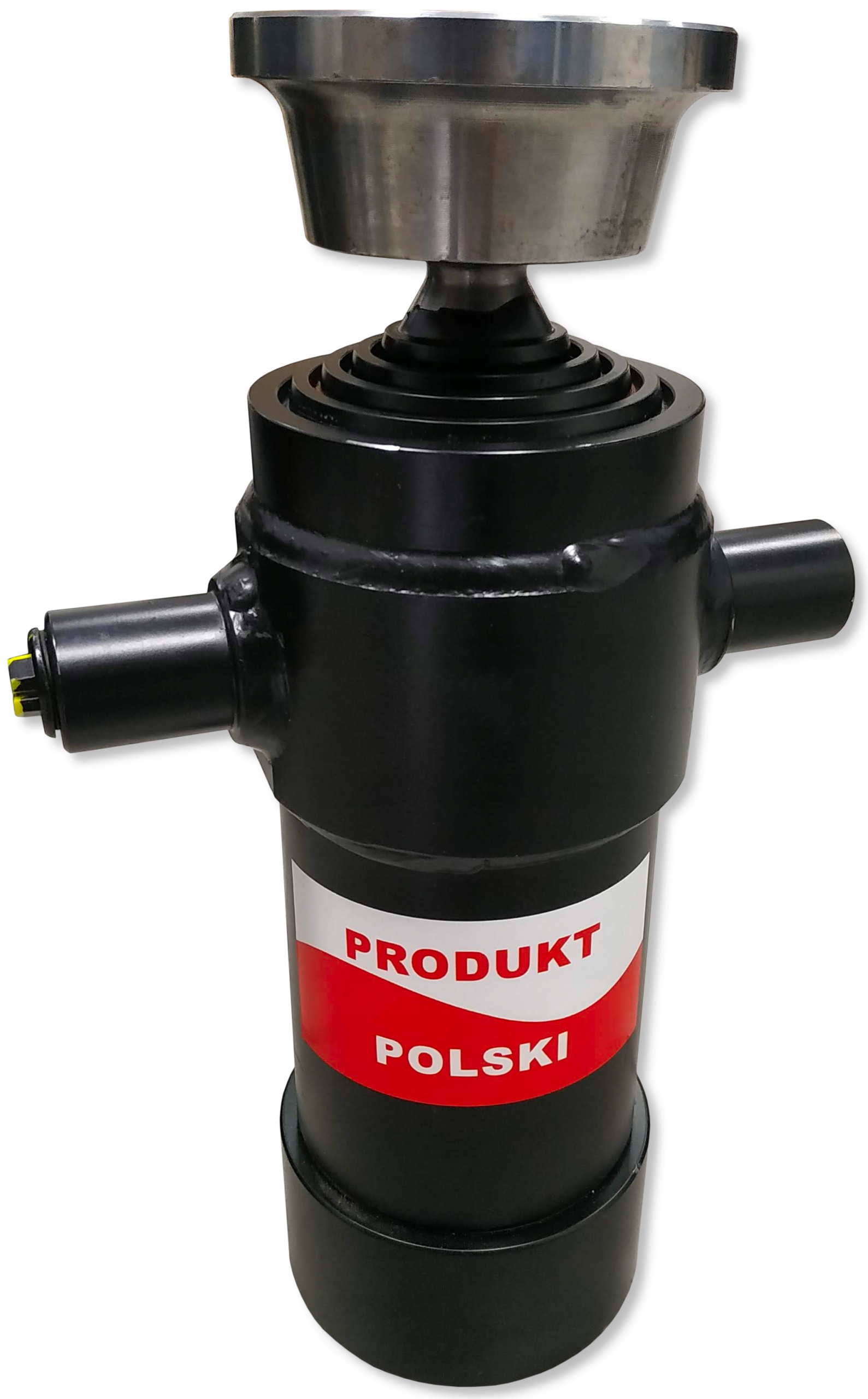

Польський гідроциліндр з ходом 800 мм з розеткою

Виробник: Skraw-Met

Символ: ST-4 800-00

________________________________________________________________

Це варто знати, обираючи постачальника приводів

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи товар із нашого асортименту, ви робите вдалий і мудрий вибір, а товари походять від польської фабрики.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привод, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - наведена нижче таблиця може бути корисною:

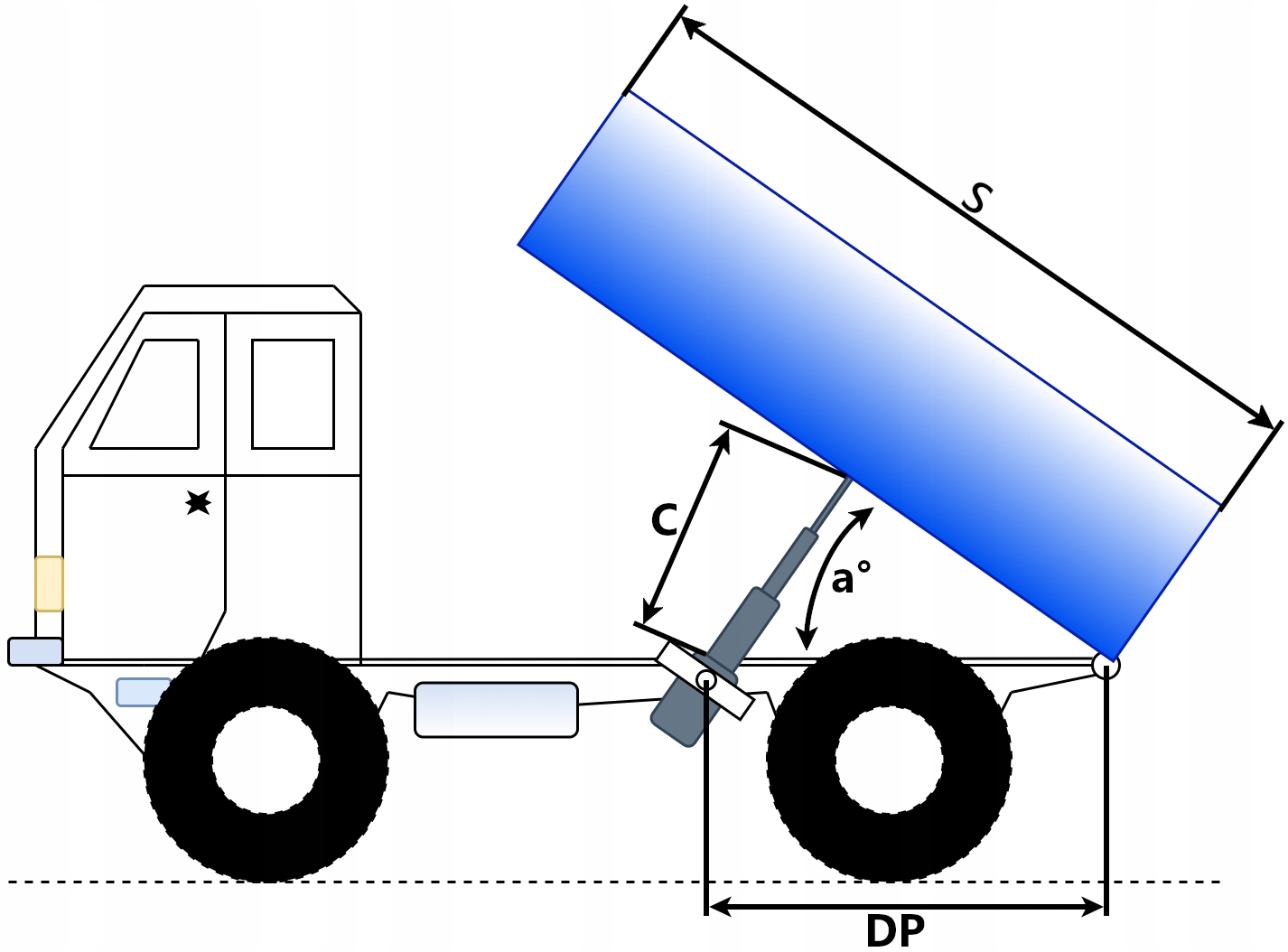

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

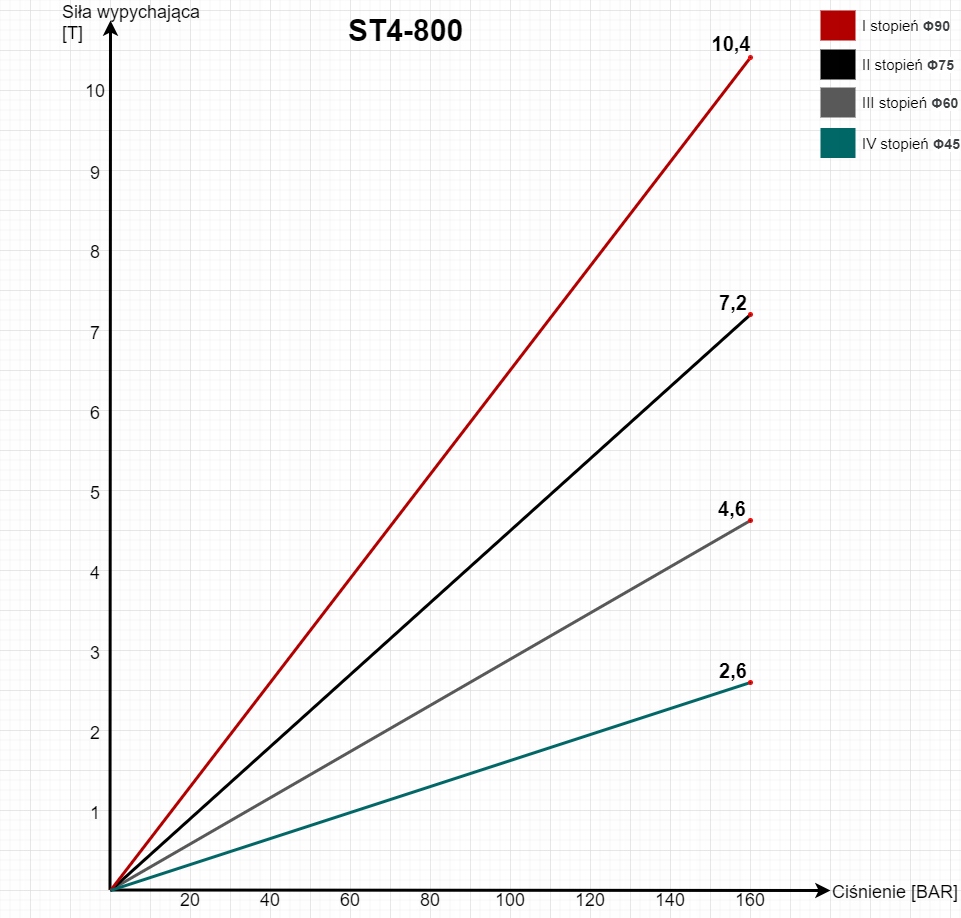

Технічні характеристики:

• Кількість ступенів: чотири
• Довжина складного приводу 366,5 мм,
• Хід поршня 800 мм,
• Загальна довжина циліндра після розкладання 1166,5 мм,
• Зовнішній діаметр циліндра 108 мм,
• Гідравлічне підключення G1/2"

Максимальна швидкість поршневого штока: 0,5 м/с

Початковий тиск: 0,5 МПа

Допустима температура масла від -15 до +80 ℃. > хромована

Тип рідини: гідравлічна олива на основі мінерального масла

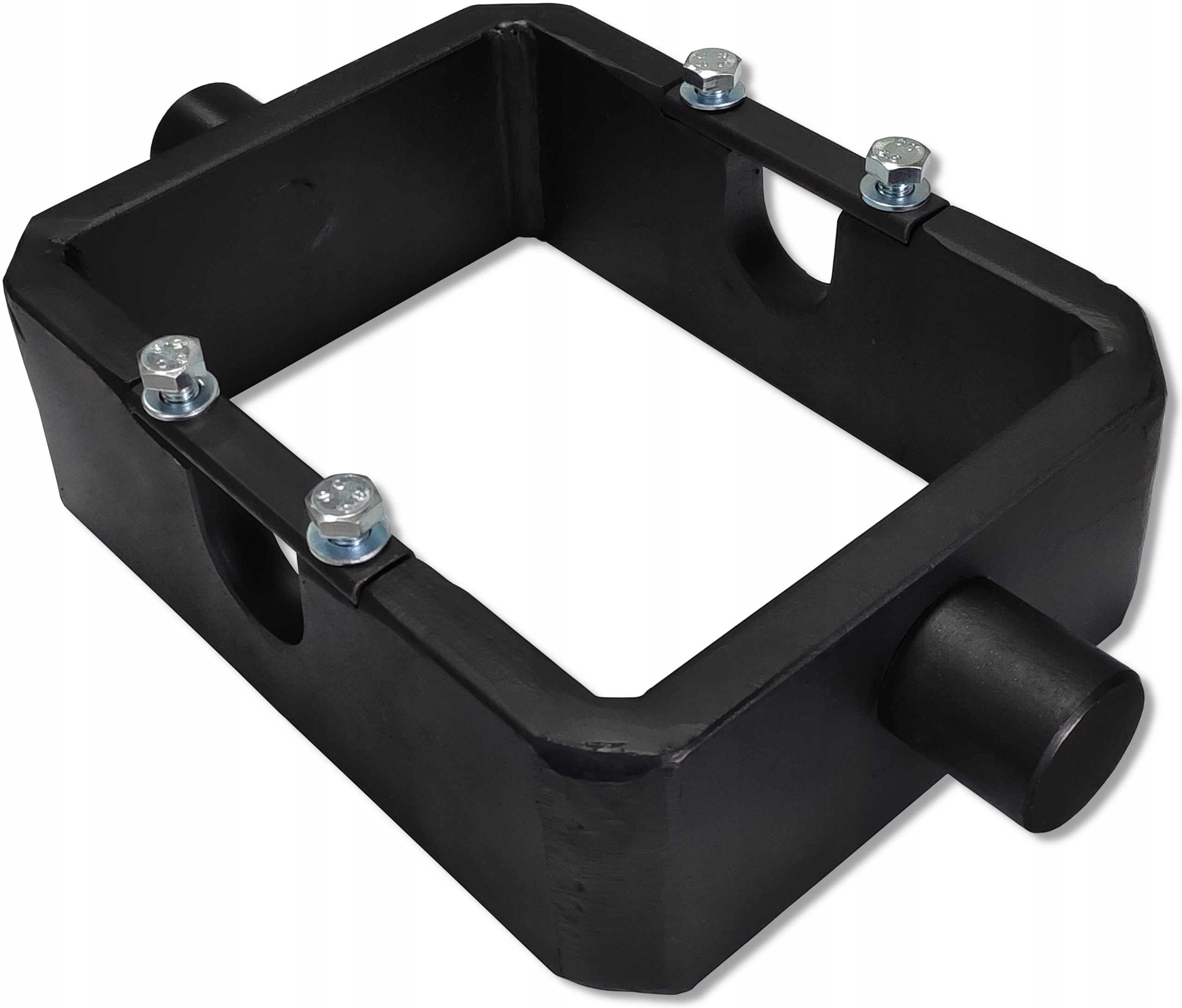

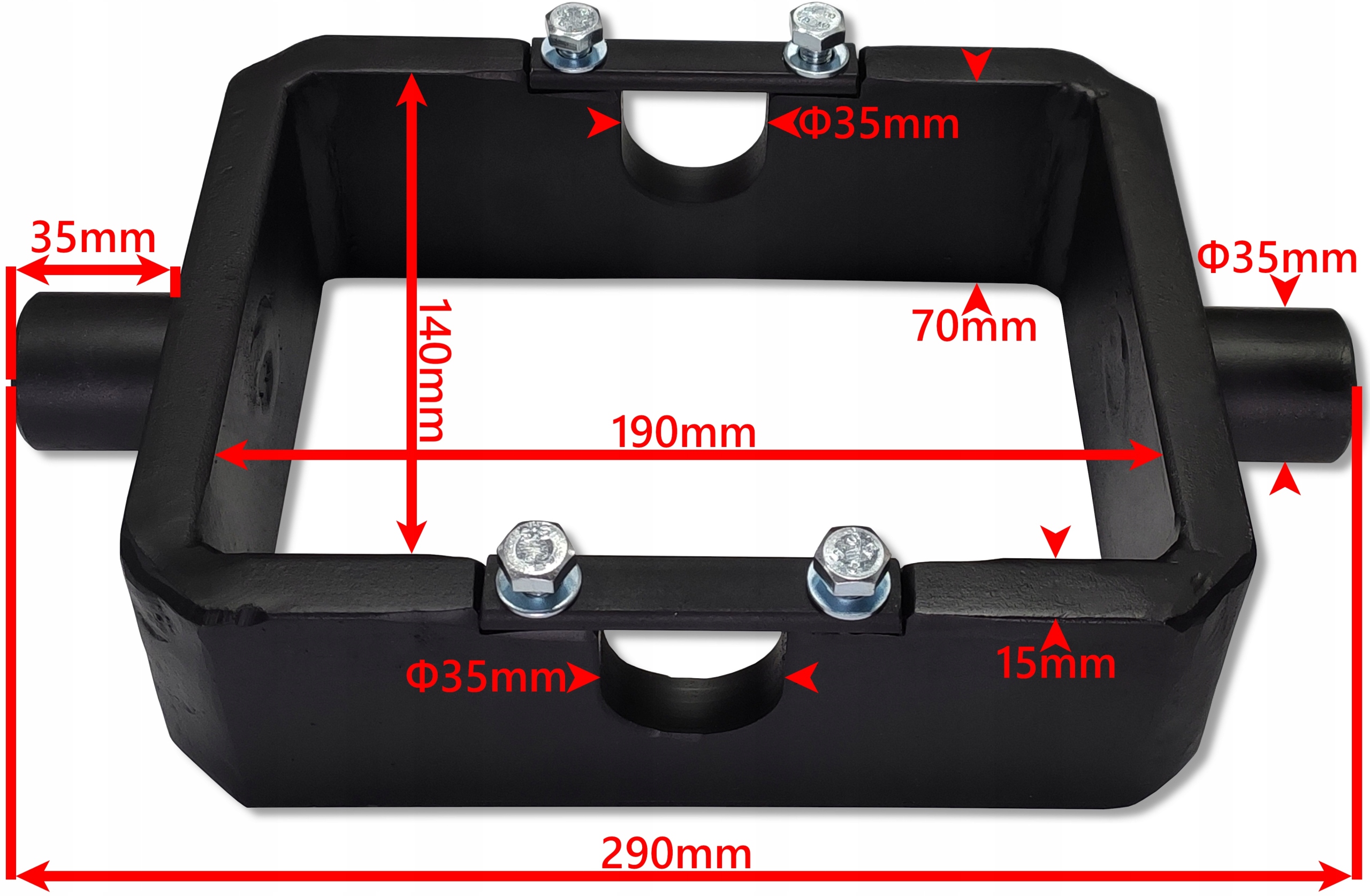

Посилене кріплення актуатора (люльки)

Опора міцно виготовлена, сидіння приводу посилено, захист приводу пригвинчений гвинтами з шестигранним шестигранником.

Використовуючи кріплення з приводом, ви можете досягти тристороннього перекидання причепа.

Опора підходить для вибраних приводів із нашої пропозиції.

Технічні характеристики:

Вага: 8,5 кг,

Внутрішня ширина: 190 мм x 140 мм.

Гідравлічний блок

Живлення: 12 В. 2,0 кВт

До складу агрегату входять: насос, електродвигун, сполучна пластина, бак і пульт дистанційного керування.

Пристрій також має пластикову кришку двигуна та монтажний комплект.

Схема підключення додається до кожного пристрою.

Пристрій укомплектований і готовий до роботи, просто підключіть кабелі і залити маслом. .

Гідравлічний агрегат ідеально підходить для машин і пристроїв з електричним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Пристосований для роботи при розвантаженні вантажного боксу в причепах, самоскидах, гідропаках, расах, підйомниках, вантажних платформах, автопідйомниках, кранах, сільськогосподарських і промислових машинах.

Дозволяє керувати привід односторонньої дії.

Під впливом тиску привід висувається та втягується за допомогою сил гравітації та піднятої ваги.

Технічні характеристики:

Потужність двигуна: 2,0 кВт

Електрична напруга: 12 В

Ємність масляного бака: 11 л

Максимальний робочий тиск: 180 бар.

• Довжина блоку: 650 мм
• Довжина резервуара: 440 мм
• Ширина блоку: 170 мм
• Ширина резервуара: 170 мм
• Висота блоку: 195 мм
• Висота резервуара (від основи до кінчика пробки): 205 мм

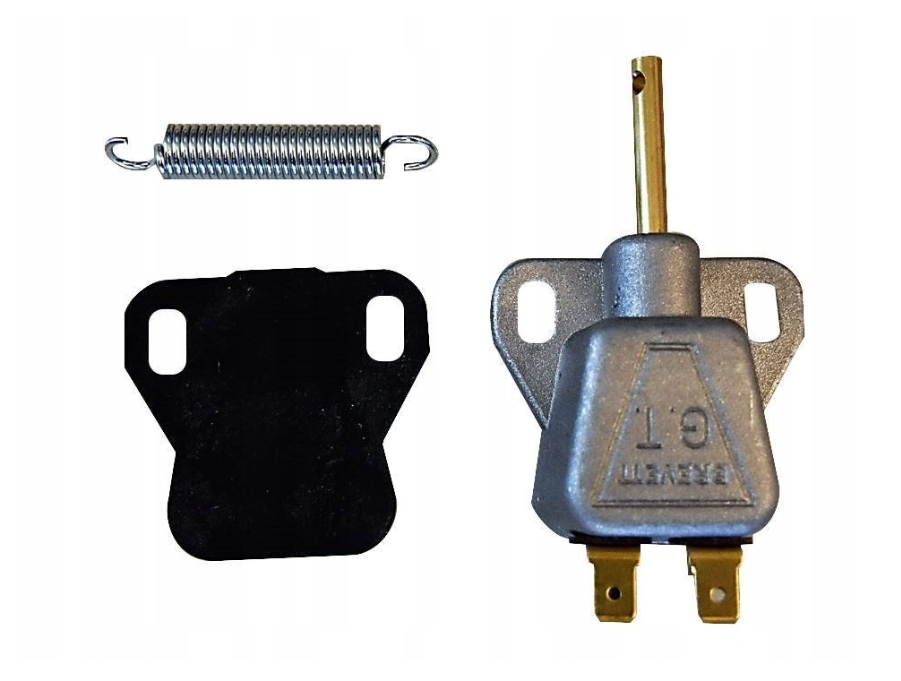

Електричний обмежувач перекидання з шайбою та пружиною

Призначення обмежувача полягає в тому, щоб припинити живлення гідравлічного блоку, коли гідравлічний циліндр досягає граничної висоти.

обмежувач використовується в: розвантажувальних автомобілях, причепах, сільськогосподарських причепах.

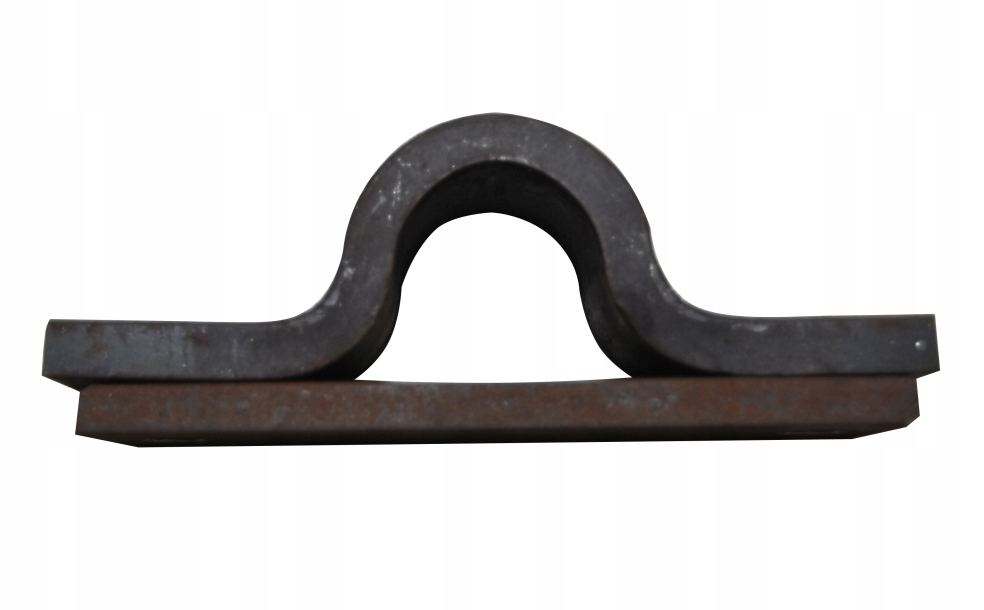

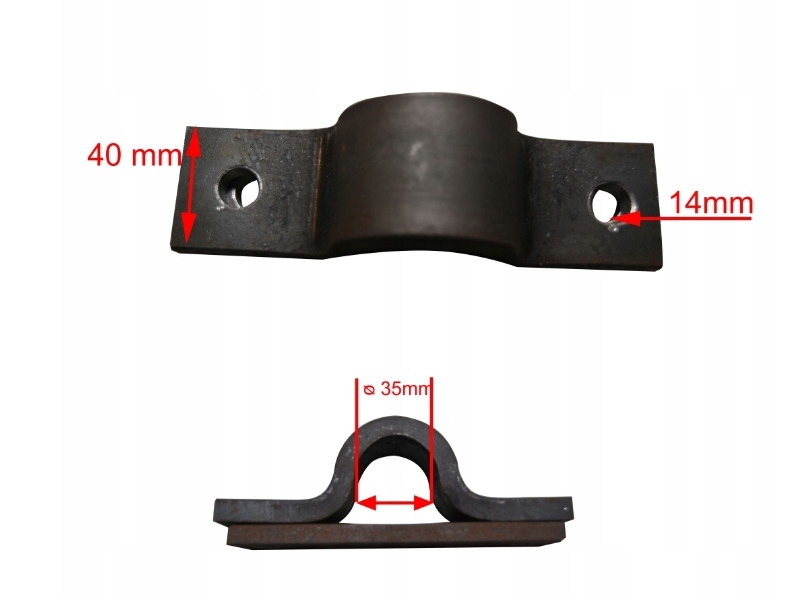

Кріплення приводу FI 35 складається з двох елементів

Кріплення виконано суцільно.

Використовується для кріплення приводів або підставки до рама автомобільного причепа за допомогою гвинтів або може бути зварена.

Кріплення ідеально підходить до наших приводів і підставок.

Технічні характеристики:

Ширина отвору 35 мм,

Діаметр монтажного отвору 14 мм,

Кріплення складається з двох елементів.

Умовні позначення символів:

• + Джерело живлення (позитивний потенціал), підключене безпосередньо до батареї
• - Джерело живлення (негативний потенціал) , підключений безпосередньо до батареї
• A - порт підключення (G3/8")
• B - регулювання швидкості спуску
• b>
• C - регулювання тиску масла
