Готовий гідравлічний перекидний комплект з насосним агрегатом і гідроциліндром з ходом 700 мм.

СКРАВ-МЕТ КОД: [7557]

Набір є ідеально підходить для перекидних кузовів у мікроавтобусах, вантажівках, евакуаторах і причепах.

Набір включає:

• гідравлічний блок, насос з приводом 12 В 2,0 кВт, бак 11 л, пульт дистанційного керування . [0274]
• гідроциліндр з ходом 700мм і вантажопідйомністю до 5т. 3-ступеневе розширення. [2085]
• Посилена підставка FI40 - з двома штифтами[2384]
• гідравлічний шланг, поперечний переріз шланга адаптований для правильний набір для роботи. [1877]
• G3/8" - M22" ніпель шланга [1409]
• M22 - M22 ніпель приводу [1386]
• бездротовий пульт дистанційного керування [0290]

Повний комплект готовий до роботи.

Гідроциліндр з ходом 700 мм

Виробник: Skraw-Met

Символ: ST-3 700-00

_____________________________________________________________________________

Корисно знати під час вибору постачальника приводів

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнення, сальник,шатун і висока якість труб). Усі наші приводи забезпечують найвищу якість цих елементів. Обираючи товар із нашого асортименту, ви робите добрий і мудрий вибір і товар від польської фабрики.

SKRAWMET є багаторічним лідером у виробництві приводів. Завдяки своєму досвіду використовує лише армовані ущільнення польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

На нашому сайті на інших аукціонах ви знайдете посилені ущільнювачі як ремонтний комплект для цього циліндра.

Ціліндр вантажопідйомністю до 5 тонн, встановлений у причепах, фургонах та спеціальні транспортні засоби.

Гідроциліндр ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садах, лісництві та будівництві.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє значно подовжити циліндр порівняно з його загальною довжиною в складеному вигляді.

Телескопи є односторонньої дії циліндри. Розширення починається з подачі до нього гідравлічного масла під тиском. Повернення циліндра обумовлено дією розподільника, який скидає тиск із системи - падіння відбувається гравітаційно, найчастіше під дією ваги завантажувального ящика.

Щоб запобігти пошкодженню рукава, захист від надмірного тиску при максимальному висуненні циліндра слід використовувати захист (канатний, гідравлічний або електричний запірний клапан).

Правильно підібраний циліндр, розташований в середині кузова забезпечує кут вантажного ящика від 40 до 45 градусів.

Залежно від типу вантажу, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисною:

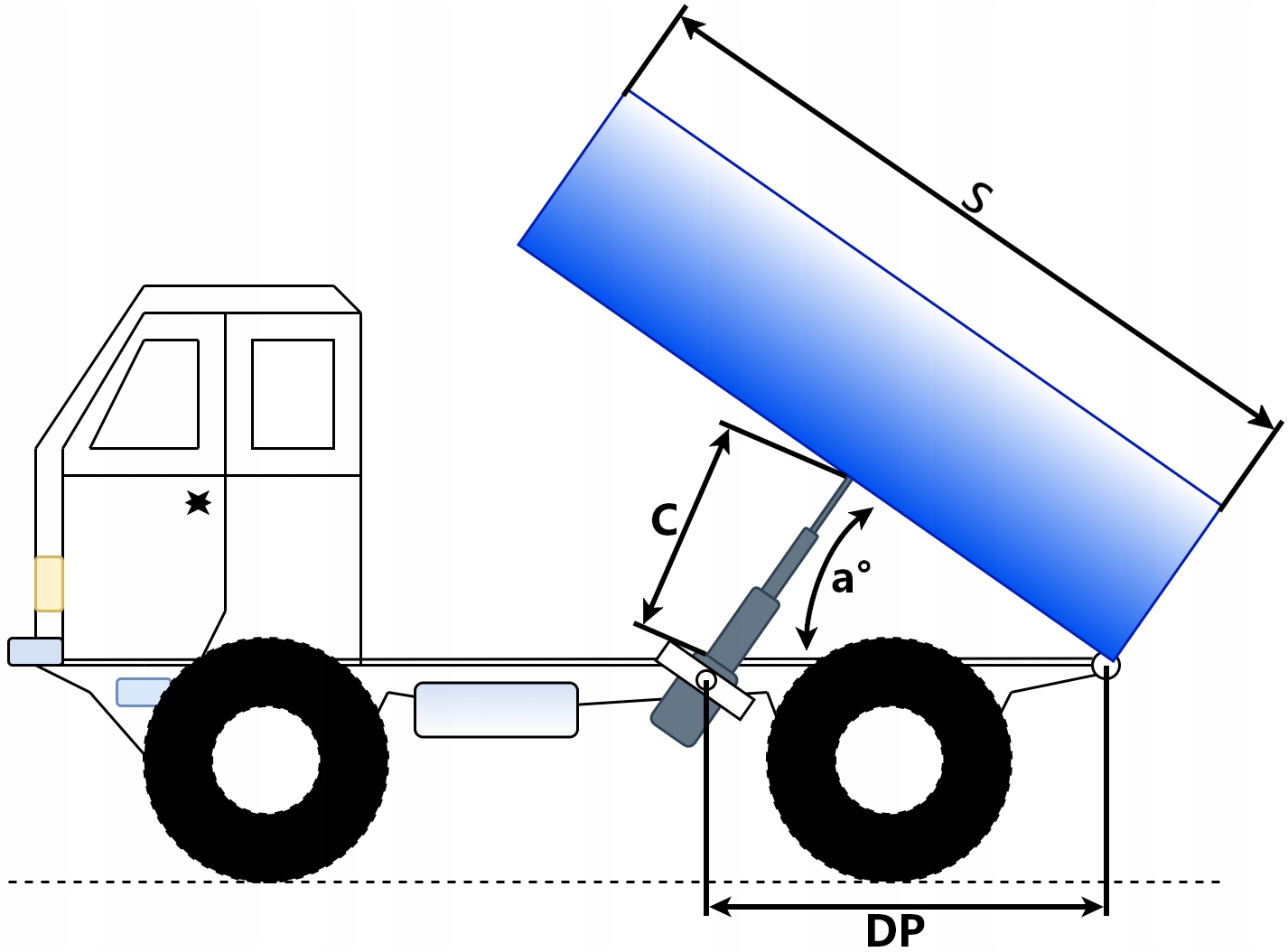

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОЇ ТЕЛЕСКОПІЧНОЇ ОСОБЛИВОСТІ

(ПОТРІБНА ДЛЯ НАХИЛУ ПРИЧЕПА ПІД ПОТРІБНИМ КУТОМ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1/2 S )

a° - кут нахилу кузова причепа

C - хід циліндра в мм

S = DP*2

Технічна специфікація:

3-ступінчастий привод

• Привід встановлено на монтажні шпильки fi 40 мм
• Довжина приводу в зібраному вигляді : 395 мм
• Хід поршня: 700 мм
• Загальна довжина циліндра у висунутому стані: 1095 мм
• Діаметр циліндра: 95 мм
• Вхід вихід: M22x1, 5

Швидкість макс. поршневий шток: 0,5 м/с

Початковий тиск: 0,5 МПа

Максимальний робочий тиск: 160 бар

Потреба в мастилі: 2,5 л

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника:з різьбою, що вкручується в трубу

Поршневий шток:хром

Тип рідина: гідравлічна олива на основі мінерального масла

Гніздо FI 45 мм для гідроциліндра

Гніздо призначене для циліндрів, які використовуються в причепах, автомобілях, причепах, сільськогосподарських машинах з самоскидом.

Може використовуватися в сільському господарстві, садах , лісове господарство, будівництво чи промисловість у широкому розумінні.

Технічна характеристика:

• Гніздо для м'яча діаметром 45 мм
• Гніздо має 4 отвори fi 11 мм
• Висота гнізда 43 мм
• відстань між отворами 69 мм

Захищено двома підшипниками та стопорним кільцем.

Гніздо змащується каліброваним ніпелем.

Посилене кріплення гідравлічного циліндра + підставка з двома штифтами

Опора міцно виготовлена, посилені гнізда для кріплення циліндра, захист циліндра прикручується шестигранними гвинтами.

Кріплення використовується в D35 причепи та D47

Завдяки використанню кріплення разом із циліндром можна отримати тристороннє перекидання причепа.

Лиска підходить для вибраних циліндрів у нашому пропозиція.

Технічні характеристики:< /h1>

Внутрішня ширина: 135 мм x 122 мм.

Гідравлічний блок

Живлення: 12 В. 2,0 кВт

Агрегат складається з: насоса, електродвигуна, сполучної пластини, резервуара та дистанційного керування.

Пристрій додатково має пластикову кришку двигуна та монтажний комплект.

Гідравлічний блок ідеально підходить для машин і пристроїв з електричним приводом.

Він може використовуватися в сільському господарстві, садах, лісництві або будівництві.

Він адаптований для роботи під час розвантаження вантажного ящика в причепах, самоскидах, гідропакетах, гонках, підйомниках, вантажних платформах, автопідйомниках, кранах, сільськогосподарських і промислових машини.

Дозволяє керувати циліндром односторонньої дії.

Під впливом тиску циліндр висувається і втягується за допомогою сил гравітації та підйому вага.

Технічні характеристики:

Потужність двигуна: 2,0 кВт

Електрична напруга: 12 В

Об’єм масляного баку: 11 л

Максимальний робочий тиск: 180 бар

Об’єм насоса: 2,5 см3 /revolution, включаючи комплект від 7 л/хв до 12 л/хв

З'єднання з внутрішньою різьбою: 3/8"

• Довжина агрегат: 650 мм
• Довжина бака: 440 мм
• Ширина блоку: 170 мм
• Ширина бака: 170 мм
• Висота охолоджувача: 195 мм
• Бак висота (від основи до кришки): 205 мм

Пристрій повністю готовий до роботи, просто підключіть дроти та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин перерви.

Колір пульта дистанційного керування залежить від поточної поставки.

Радіо пульт дистанційного керування 12 В або 24 В 2-кнопковий (двофункціональний) вгору-вниз

Пульт дистанційного керування використовується для гідравлічного блоку та подібних пристроїв, таких як лебідки/лебідки або гідроборти.

Сумісний із більшістю лебідок, доступних на ринку.

Пульт дистанційного керування герметичний.

Його можна використовувати в сільському господарстві, садах, лісове господарство або будівництво.

Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турботах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

У набір входить:

• бездротовий пульт + кришка пульта
• приймач
• шнурок
• батарея 9 В

Набір також містить інструкцію/інструкцію зі встановлення англійською мовою.

Технічні характеристики:

• напруга: 12 В / 24 В
• діапазон: до 50 м
• корпус: ПВХ + захисна силіконова кришка
• живлення: акумулятор 9 В
• розміри пульта дистанційного керування: 150 x 80 x 34 мм
• розміри приймача: 60 x 44 x 23 мм
• довжина кабелю: 215 мм

Умовні позначення символів:

• + Джерело живлення (позитивний потенціал), підключене безпосередньо до батареї
• - Джерело живлення (негативний потенціал), підключений безпосередньо до батареї
• A - порт підключення (G3/8")
• B - регульований швидкість спуску
• C - регулювання тиску масла
