Готовий комплект гідравлічного перекидання на 3 сторони

12V 2.0kW з ходом 1200 мм

КОД SKRAW MET: [7206]

Виробник: SM-G (SKRAW MET GROUP)

Набір ідеально підходить для самоскидних кузовів у мікроавтобусах, вантажівках, евакуаторах та причепи.

Елементи, що використовуються в комплекті, виготовлені тільки з високоякісних матеріалів, що гарантує тривалу, надійну та безвідмовну роботу самоскидного комплекту.

У комплект входять:

• гідроблок (насос 12В 2,0 кВт, бак 11л, дистанційне керування)
• гідропривід 5-ступінчастий, хід 1200 мм, вантажопідйомність до 10т
• посилена люлька FI40
• 2x кріплення приводу Φ40 мм
• гідравлічний шланг довжиною 1,5 м
• ніпель, що з'єднує пристрій зі шлангом

Повний комплект готовий до роботи.

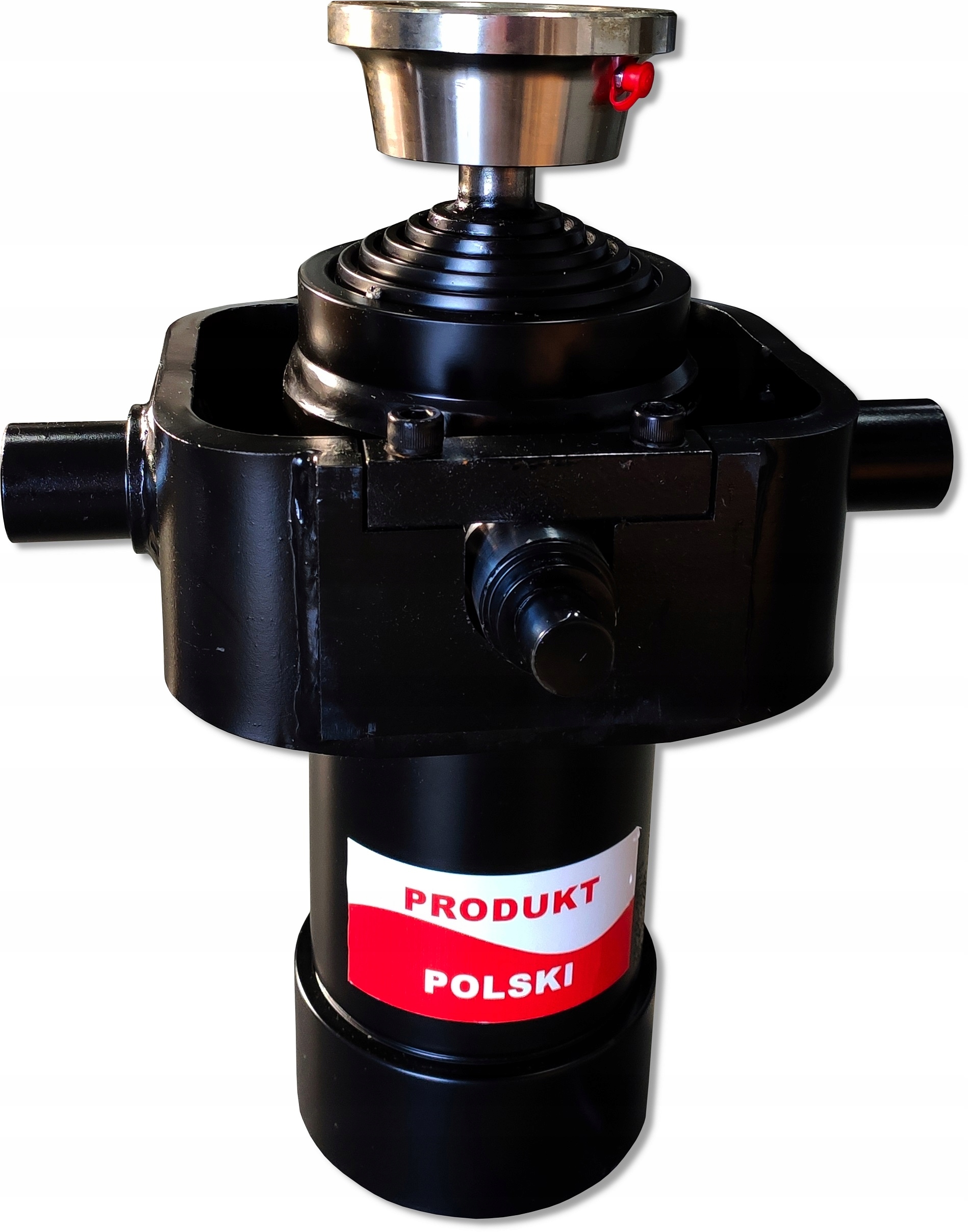

Польський гідроциліндр з ходом 1200 мм з муфтою і люлькою

Виробник: Skraw-Met

Символ: ST-5 1200 10T

_____________________________________________________________________

Це варто знати, обираючи постачальника приводів

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи товар із нашого асортименту, ви робите вдалий і мудрий вибір, а товари походять від польської фабрики.

SKRAWMETє багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду використовує лише посилені ущільнювачі польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

У нашому на інших аукціонах ви знайдете посилені ущільнювачі як ремонтний набір для цього циліндра.

___________________________________________________________

Завдяки структурі з 5 подовжувачами циліндр ідеально підходить для автомобілі/машини з опрокиданням на 3 сторони (ззаду і з боків)- з низьким кліренсом автомобіля, причепа або високого карданного валу.

Можна купити комплект без люльки, що дозволяє перекидати тільки назад.

Привід встановлюється в причепи, вантажівки та спеціалізовані транспортні засоби доставки.

Гідроциліндр ідеально підходить для машини та пристрої з гідравлічним приводом.

Можливо використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Посилене виконання, максимальна вантажопідйомність 10 тонн.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привод, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно – наведена нижче таблиця може бути корисною:

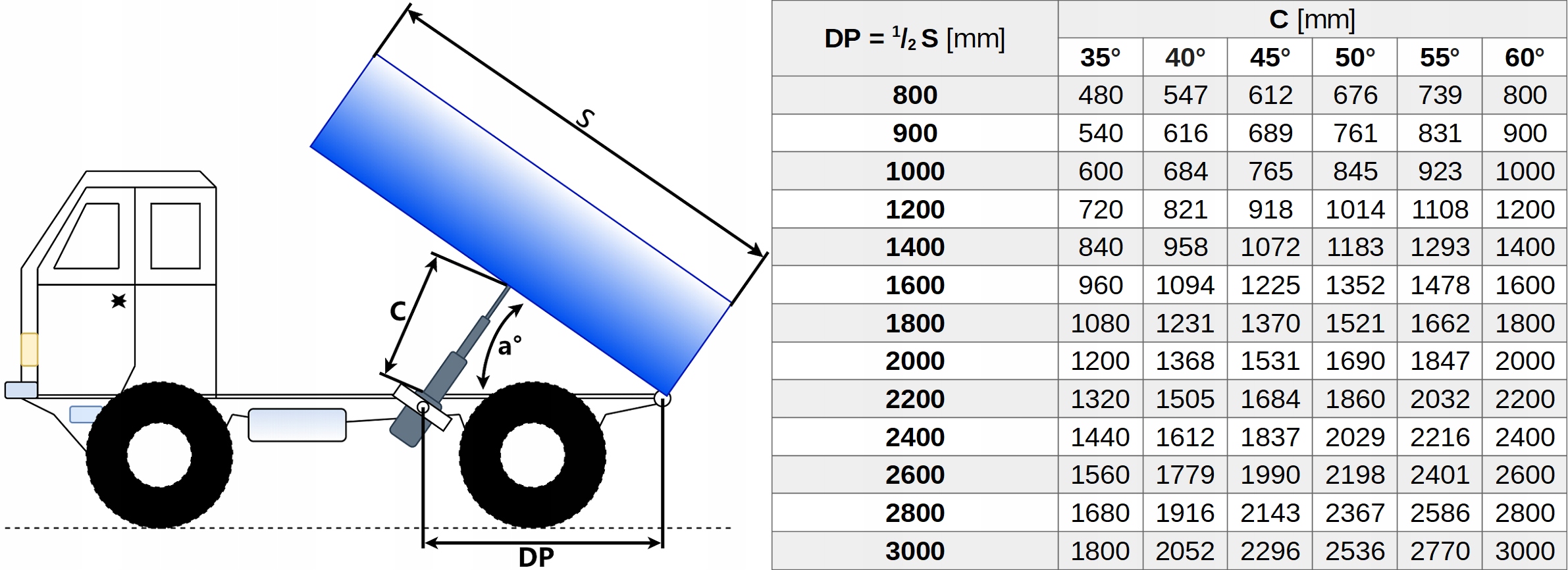

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХІДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

Технічні характеристики:

• П'ятиступінчастий,
• Довжина приводу в неробочому стані 415 мм,< /li>
• li>
• Хід кулінатора 1200 мм
• Довжина повністю висунутого приводу 1615 мм,
• Діаметр кулінатора 128 мм,
• Внутрішня різьба підключення масла M22x1 .5

Потреба в мастилі: 5,7 літра

Максимальний робочий тиск: 160 бар

Пуск тиск: 0,5 МПа

Швидкість висування/втягування поршня: 0,5 м/с

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: з різьбленням, угвинченим у трубу

Поршневий шток: хромований

Рідкий тип: гідравлічна олива на основі мінеральної олії

Гніздо фі 45 мм

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, причепах, сільськогосподарських машинах з самоскидом.

Технічні характеристики:

• Гніздо для м'яча діаметром 45 мм.
• Висота гнізда 45 мм.

Кріпиться двома втулками та стопорним кільцем.

Гніздо змащене каламиткою,

Посилене кріплення приводу (підставка)

Опора міцно виготовлена, посадочні місця для кріплення приводу посилені, привід кріпиться гвинтами з шестигранником.

За допомогою кріплення разом із приводом можна досягти тристороннього перекидання причепа.

Технічні характеристики:

Вага: 8,5 кг

Внутрішня ширина: 190 мм x 150 мм

Гідравлічний агрегат 12 В 2,0 кВт

Виробник: SM-G (SKRAW MET GROUP)

Дозволяє керувати приводом простої дії.

Під вплив тиску, привід висуває та втягує за допомогою сил гравітації та піднятої ваги.

Пристрій укомплектований і готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Застосування:

Агрегат ідеально підходить для машин і пристроїв з електричним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Пристосований для роботи при розвантаженні вантажного боксу в причепах, самоскидах, гідропаках, гонках, підйомниках, вантажних платформах, автопідйомниках, кранах. , сільськогосподарські та промислові машини .

Технічні характеристики:

• Потужність двигуна: 2,0 кВт
• Електрична напруга: 12 В< /li >
• Ємність масляного бака: 11 л
• Максимальний робочий тиск: 180 бар
• Потужність насоса: 2,6 см3/оберт, у цьому наборі від 7 л/хв до 12 л/хв
• Внутрішня різьба підключення: 3/8 "
• Переливний клапан (запобіжний): ТАК

Розміри:

• Одиниця довжина: 650 мм
• Довжина резервуара: 440 мм
• Ширина блоку: 170 мм< /li>
• Ширина резервуара: 170 мм
• Висота блоку: 195 мм
• Висота резервуара (від від основи до кінчика пробки): 205 мм

Агрегат укомплектований і готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Колір пульта дистанційного керування залежить від поточної поставки.

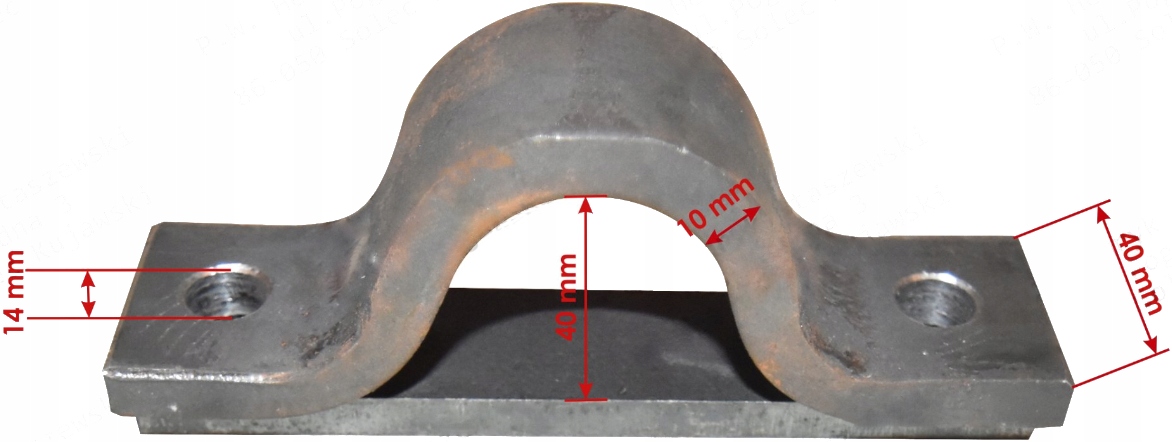

Кріплення приводу Fi 40

Кріплення міцне.

Використовується для кріплення приводів або люльки до рами автомобільного причепа за допомогою гвинтів або може бути звареним.

Технічні характеристики:

Ширина отвору 40 мм,

Діаметр монтажних отворів 14 мм,

Кріплення складається з двох елементів.

Умовні позначення символів:

• + Джерело живлення (позитивний потенціал), підключене безпосередньо до батареї
• - Джерело живлення (негативний потенціал) , підключений безпосередньо до батареї
• A - порт підключення (G3/8")
• B - регулювання швидкості спуску
• b>
• C - регулювання тиску масла
