Готовий комплект гідравлічного перекидання на 3 сторони

12V 2.0kW з ходом 1200 мм

SKRAW MET КОД: [7206]

Виробник: SM-G (SKRAW MET GROUP)

Набір ідеально підходить для самоскидних кузовів у мікроавтобусах, вантажівках, евакуаторах і причепах.

Елементи набору виготовлені тільки з високоякісних матеріалів, що гарантує тривалу, надійну та безвідмовну роботу самоскида. набір.

The в набір входить:

• гідроагрегат (насос 12В 2,0 кВт, бак 11л, дистанційне керування)
• 5-ступінчастий гідроциліндр, хід 1200 мм, вантажопідйомність до 10т
• посилений підставкаFI40
• 2x кріплення приводу Φ40 мм
• гідравлічний шланг довжиною 1,5 м
• ніпель, що з’єднує пристрій із кабелем

Повний набір готовий до роботи.

(Примітка! Фото наведено лише для ілюстрації, товар може дещо відрізнятися візуально в залежності від поставки, але це не впливає на його параметри та технічні характеристики!)

Гідравлічний циліндр з ходом 1200 мм із розеткою та люлькою

Символ: HC-ST5LW-1200-00

____________________________________________________________

Це варто знати, обираючи постачальника приводу

Фотографії та зображення показують лише зовнішній вигляд приводи. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і якісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт з нашого асортименту, ви робите вдалий і мудрий вибір.

___________________________________________

Завдяки своїй конструкції з 5 подовжувачами, привід ідеально підходить для транспортних засобів/машин з перекиданням на 3 сторони (ззаду та з боків) - з низьким дорожнім просвітом автомобіля, причепа або високого приводу вал.

Можна придбати комплект без люльки, що дозволяє перекидати тільки назад.

Привід монтується в причепах, вантажівках і спеціалізованих транспортних засобах.

Гідроциліндр ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництво, лісове господарство та будівництво.

Посилене виконання, максимальна вантажопідйомність 10 тонн.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається внаслідок дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Для запобігання пошкодженню захисту рукава, викликаного надмірним тиском у максимальному висуненні приводу, захисний пристрій (мотузка, гідравлічний запірний клапан або електричний).

A добре підібраний привід, розташований у центрі кузова, забезпечує кут нахилу вантажного боксу від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно - таблиця нижче може бути корисною:

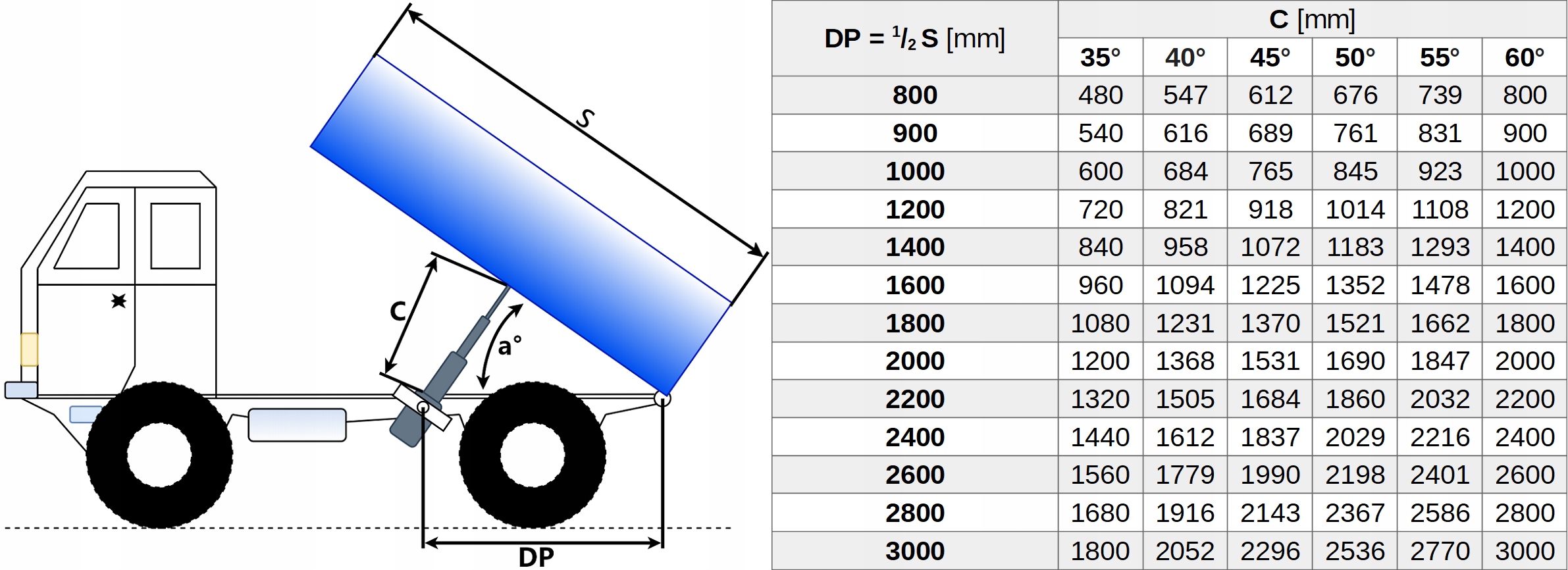

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХІДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1/2 S )

a° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

Технічні характеристики:

• П'ятьчотириступінчастий,
• Довжина приводу в неробочому стані 415 мм,
• Хід приводу 1200 мм
• Довжина повністю висунутого приводу 1615 мм,
• Діаметр приводу 128 мм,
• Мастильний патрубок, внутрішня різьба M22x1,5

Потреба в маслі: 5,7 літра

Максимальний робочий тиск: 160 бар

Початковий тиск: 0,5 МПа

Швидкість висування/складання поршня: 0,5 м/с

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: з різьбленням, що вкручується в трубу

Поршневий шток: хромований

Тип рідини: гідравлічне масло на основі мінерального масла

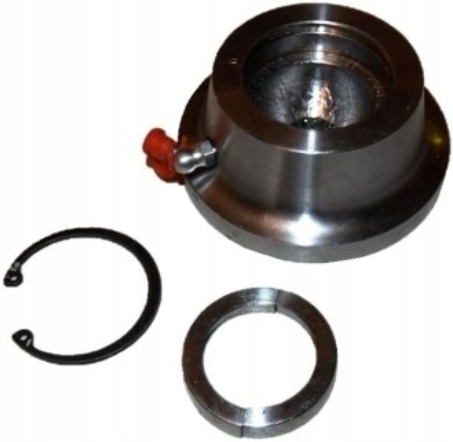

Гніздо діаметром 45 мм

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, причепах, сільськогосподарських машинах з самоскидом.

Технічні характеристики:

• Гніздо для кульки діаметром 45 мм.
• Висота гнізда 45 мм.

Закріплений двома втулками плюс кільце сегера.

Сідло змащується каламіткою,

Посилене кріплення приводу (люлька)

Литка зроблена міцно, гнізда для кріплення приводу посилені, привід закріплений гвинтами з внутрішнім шестигранником.

Використовуючи кріплення з приводом, можна досягти тристороннього перекидання причепа.

Технічні характеристики:

Вага: 8,5 кг

Внутрішня ширина: 190 мм x 150 мм

Гідравлічний блок 12V 2.0kW

Виробник: SM-G (SKRAW MET GROUP)

Дозволяє керувати приводом простої дії.

Привід висувається під дією тиску, а втягується під дією сил гравітації та піднятої ваги.

Агрегат укомплектований і готовий до роботи, все ви потрібно підключити труби і залити масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Застосування:

Агрегат ідеально підходить для машин і пристроїв з електричним приводом.

Може використовуватися в сільському, садовому, лісовому господарстві та будівництві.

Пристосований для розвантажувальних робіт. вантажний ящик у причепах, самоскидах, гідропаках, расах, підйомниках, вантажних платформах, автопідйомниках, кранах, сільськогосподарських та промислових машинах.

Технічні характеристики:

• Потужність двигуна: 2,0 кВт
• Електрична напруга: 12 В
• Ємність масляного бака: 11 л
• Максимальний робочий тиск: 180 бар
• Потужність насоса: 2,6 см3/оберт, у цьому наборі від 7 л/хв до 12 л/хв
• Внутрішнє різьбове з’єднання: 3/8"
• Переливний клапан (запобіжний): ТАК

Розміри:

• Довжина блоку: 650 мм
• Довжина резервуара: 440 мм
• Ширина блоку: 170 мм
• Ширина резервуара: 170 мм
• Висота блоку: 195 мм
• Висота резервуара (від основи до кінчика пробки): 205 мм

Агрегат укомплектований і готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Колір пульта дистанційного керування залежить від поточної поставки.

Кріплення приводу Fi 40

Надійне кріплення.

Використовується для кріплення приводів або люльки до рами автомобільного причепа за допомогою гвинтів або може бути звареним.

Технічні характеристики:

Ширина отвору 40 мм,

Діаметр монтажного отвору 14 мм,

Кріплення складається з двох елементів.

Позначення символів:

• + Джерело живлення (позитивний потенціал), підключене безпосередньо до батареї
• - Джерело живлення (негативний потенціал), підключене безпосередньо до батареї
• A - порт підключення (G3/8")
• B - швидкість зниження регулювання
• C - регулювання тиску масла
