Картриджний клапан RTL

для теплої підлоги

з роз'ємами з головкою K0560

Касетний клапан з обмеженням температури для теплої підлоги. Встановлюється в системі повернення в естетичній коробці з пластиковою передньою частиною, як в стіні, так і в рамах і гіпсокартонних плитах.

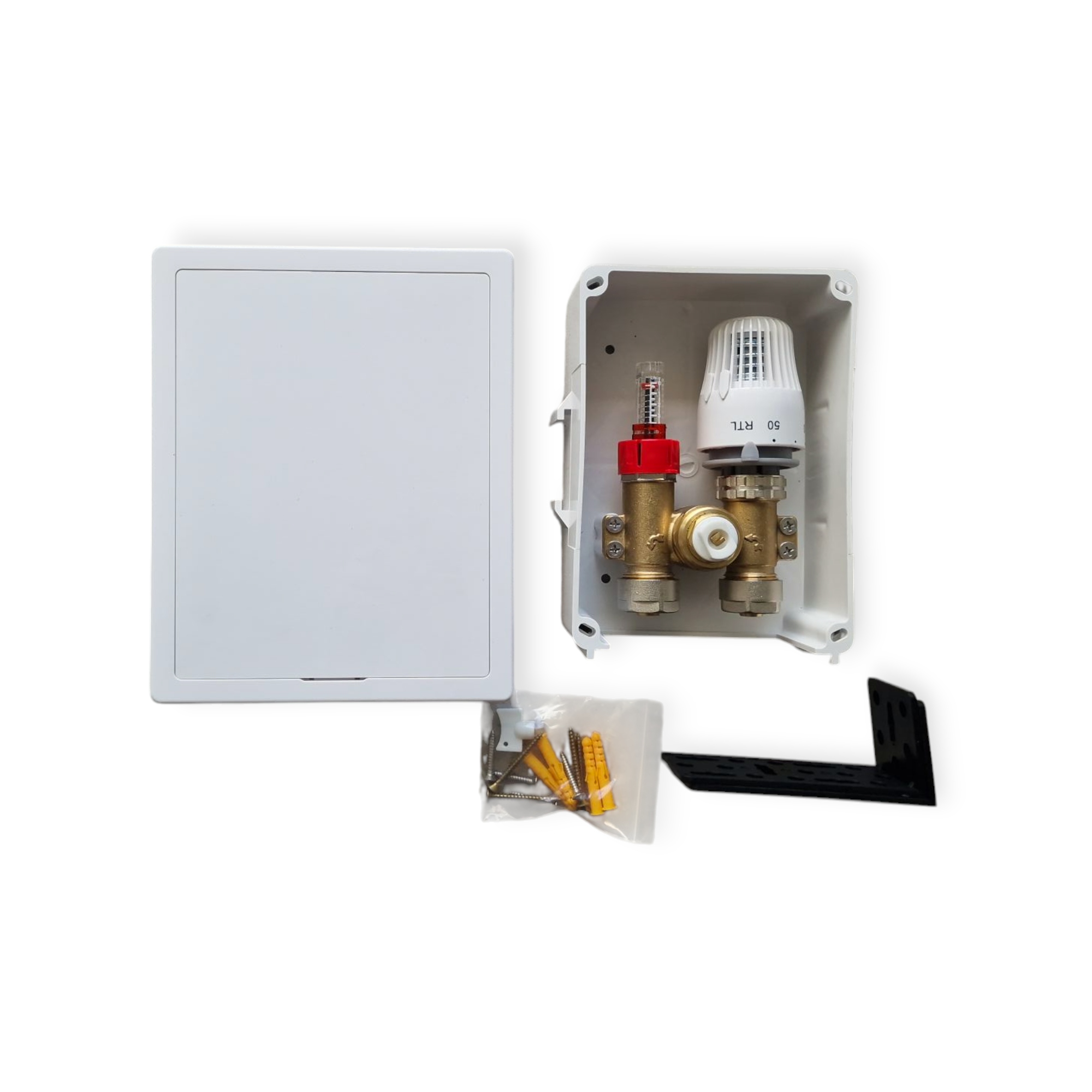

Набір складається з головки RTL, клапанного термостата зі спеціалізованою вставкою зі збільшеним потоком, з роз'ємами PEX 16, вентиляційного отвору з ключем, набору гвинтів і монтажних клямок. Комплект монтується на зворотній частині контуру теплої підлоги. Діапазон регулювання напору забезпечує правильну температуру теплоносія під час проходження через контур.

Технічні дані:

• З'єднання: 3/4"
• з'єднувачі для труб Pex/al/pex, pert D16
• Діапазон налаштувань: від 10 до 50°C
• Тиск робочий: 10 бар
• Макс. робоча температура 95°C
• Колір корпусу: білий
• Розміри:
• Касета: 185x145 мм глибина: 62 мм
• Рамка з дверцятами: 220x174 мм
• Середній: вода

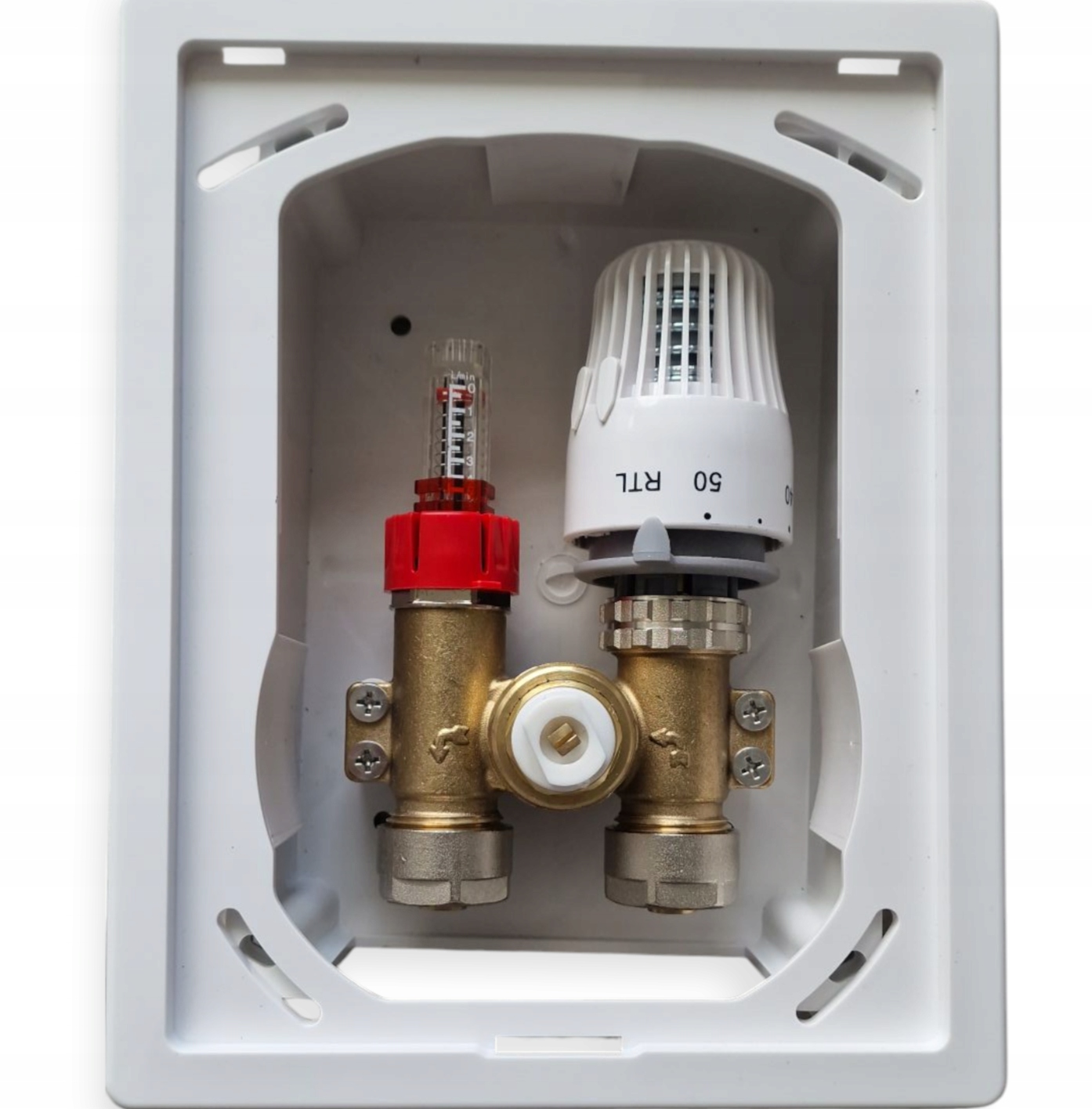

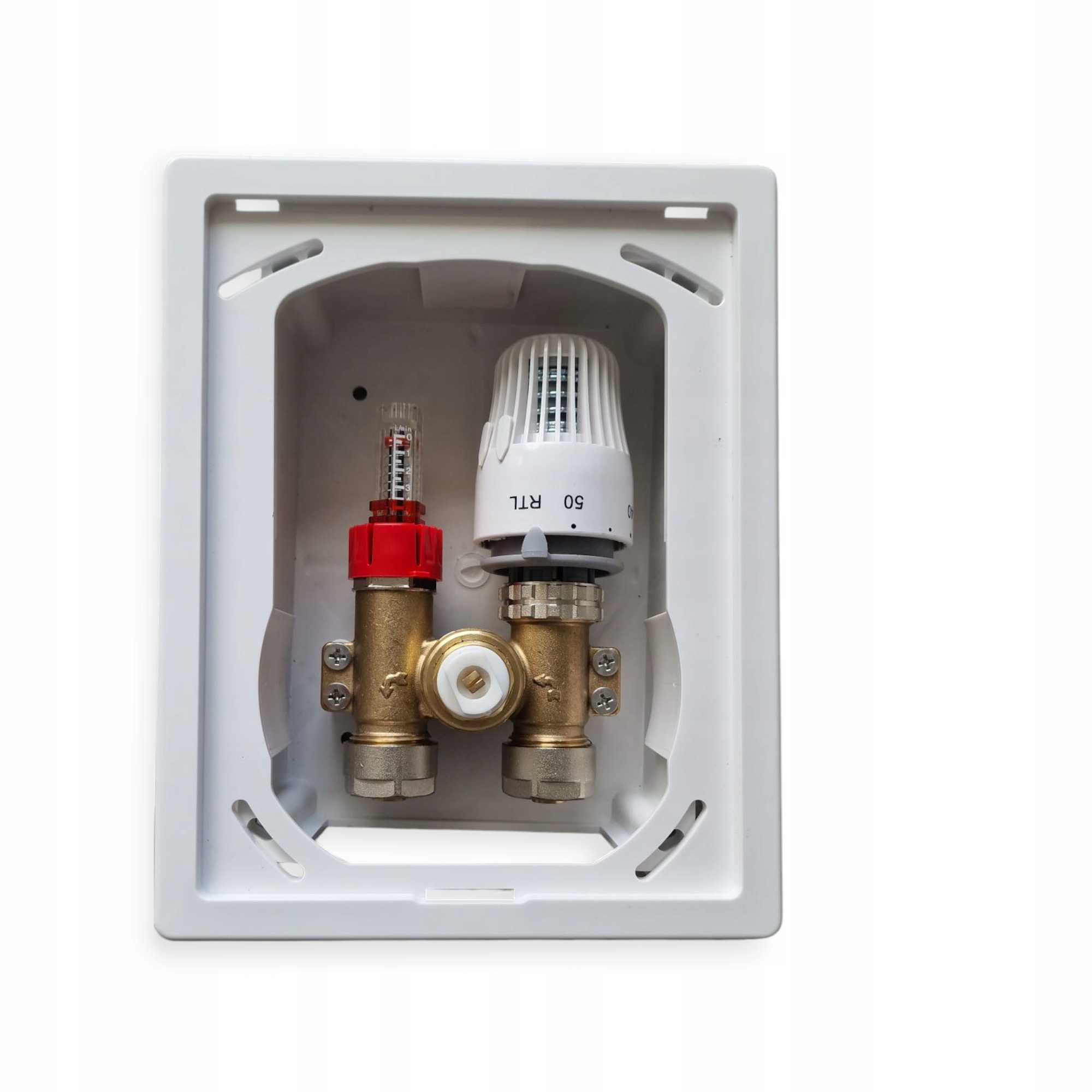

ОПИС:

1. Ротаметр із захистом, що замикається

2. Головка нового типу K0560

3. Вентиляційний отвір

4. Роз’єми PEX 16

5. Обмежувач максимального та мінімального налаштування

6. Плаваюча рамка

Головка RTL, новий тип K0560, з можливістю мінімального та максимального блокування

Діапазон роботи головки від 10 до 50°C

.

Опис дії:

Обмежувач монтується на зворотній частині опалювальної установки. Його призначення – знизити температуру в теплій підлозі.

RTL дозволяє встановлювати теплу підлогу без додаткових елементів, таких як насос, змішувальна система, триходовий кран.

Обмежувач температури використовується в установках, площа яких не перевищує 30 м2 (залежно від розташування контуру). Спеціальна головка впливає на клапан, що змушує його відкриватися або закриватися.

З'єднувачі труб D16

Лапи для касети з комплектом гвинтів, ключ для вентиляційного отвору.
