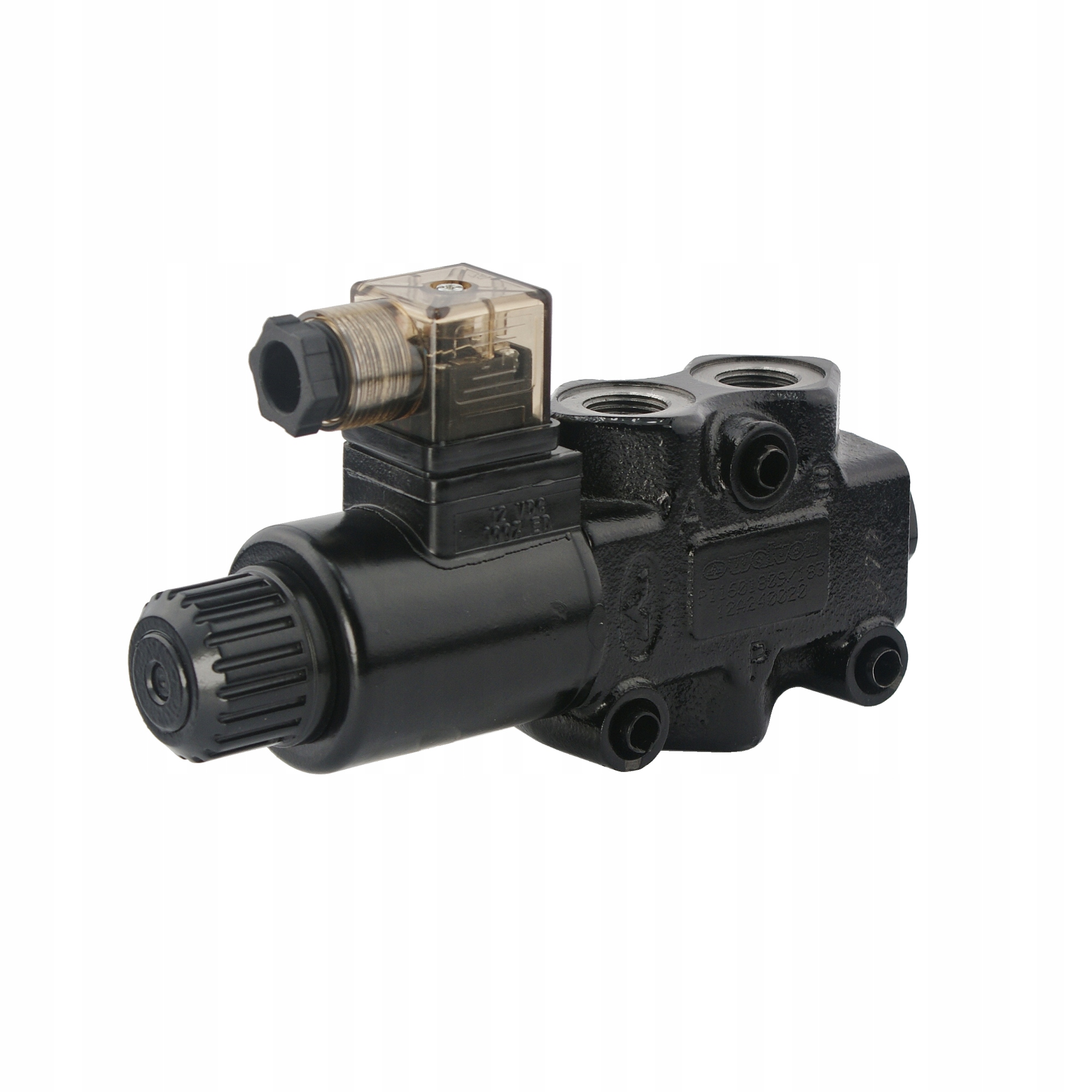

ТРИХОДОВИЙ ГІДРАВЛІЧНИЙ КЛАПАН

ТИП 3/2, З ЕЛЕКТРИЧНИМ КЕРУВАННЯМ 12 В

Виробництво:

Оригінальний продукт Walvoil, символ: 1.36.27.013

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, будівництві та промисловості.

Клапан використовується для перемикання всього потоку масла між двома незалежними гідравлічними лініями або ресиверами. Подача струму на котушку повністю закриває потік масла в гідравлічній лінії, де потік раніше був вільним, і одночасно відкриває потік в іншій лінії, яка раніше була повністю закритою. Клапаном можна керувати навіть при високому тиску.

Підключення:

Підключіть P до лінії подачі, а A і B до двох гідравлічних ліній або ресиверів між якими можна перемикати потік масла.

Технічні дані:

• Кількість гідравлічних отворів в корпусі: 3
• Максимальний потік [BSP]: 90 л/хв< /li >
• Внутрішня різьба в корпусі: 1/2''
• Номінальна потужність (Вт): 60
• Живлення: 12 В
• Матеріал : чавун
• li>

Діапазон тиску:

• Максимальний допустимий тиск без встановленого каналу витоку: 200 бар< /li>
• Допустимий максимальний тиск із встановленим каналом витоку канал витоку: 315 бар

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C< /li>
• Допустима температура масла: від -15 C до +80 C
• Тип масла: гідравлічне масло на основі мінерального масла

Гідравлічна схема клапана електричного 3/2 (фото):
