Вентиль кутовий регулюючий SWING білий структурний All in One Cu, комбінована прямокутна розетка

Параметри

• Тип клапана: регулюючий
• Тип встановлення: мідна установка CU 15 мм
• Варіант клапана: кутовий
• Набір - тип: Все в одному - всі елементи включені: клапан + з'єднувачі + розетки + рукави
• Колір: структурний білий
• Форма розетки
• b>: Прямокутний - комбінований 1 шт.
• LINE: SWING
• Виробник: VARIO ТЕРМІН

Регулювальний комплект для радіатора у ванну, кутовий - в поєднанні з комбінованою прямокутною розеткою з підключенням 50мм (поодинокі розетки не підійдуть один до одного з підключенням 50мм b>).

Набір включає:

• 1 кутовий регулюючий клапан,
• 1 кутовий відсічний клапан ,
• 1 маскувальна розетка, комбінована прямокутна, металева
• 2 маскувальні гільзи, металеві та
• 2 медні з'єднувачі - для монтажу міді 15 мм
• /ul>

  ВАРТО ЗНАТИ:

  Регулювальний клапан SWING призначений для установки на радіатор центрального опалення в двотрубній системі з боку лінії подачі. . p>

  Запірна арматура SWING призначена для установки на радіатор центрального опалення при двотрубній установці з боку зворотної лінії.

  Технічні дані:

  Робоча температура макс. 120°C

  Номінальний тиск макс. 1 МПа

  Теплоносій вода

  Макс. різниця тиску 0,06 МПа

  Підключення до радіатора R 1/2

  Кутова версія

  Нижче наведено креслення з розмірами: регулюючого клапана повороту (перший нижче ) і запірної арматури (друга нижче) і під арматурою креслення з розмірами: маскувальних гільз і комбінованої прямокутної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Поворотні регулюючі клапани можна підключити до радіатора, якщо у вас є такі входи:

- нижня

a) при подачі з правого боку - виберіть регулюючий клапан повороту з одинарними розетками

b) при подачі зліва - виберіть регулюючий клапан повороту з одними розетками

- нижня середина

a) якщо джерело живлення подається з правого боку - виберіть поворотний регулюючий клапан з овальними або прямокутними комбінованими розетками (окремі розетки не підходять одна до одної в 50-мм з’єднанні )

b) якщо джерело живлення подається з лівого боку - виберіть поворотний регулюючий клапан з овальними або прямокутними комбінованими розетками (окремі розетки не підходять одна до одної в 50-мм з’єднанні)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити поворотний клапан як для установок PEX 16 мм - для цього потрібно вибрати лише відповідні з’єднувачі

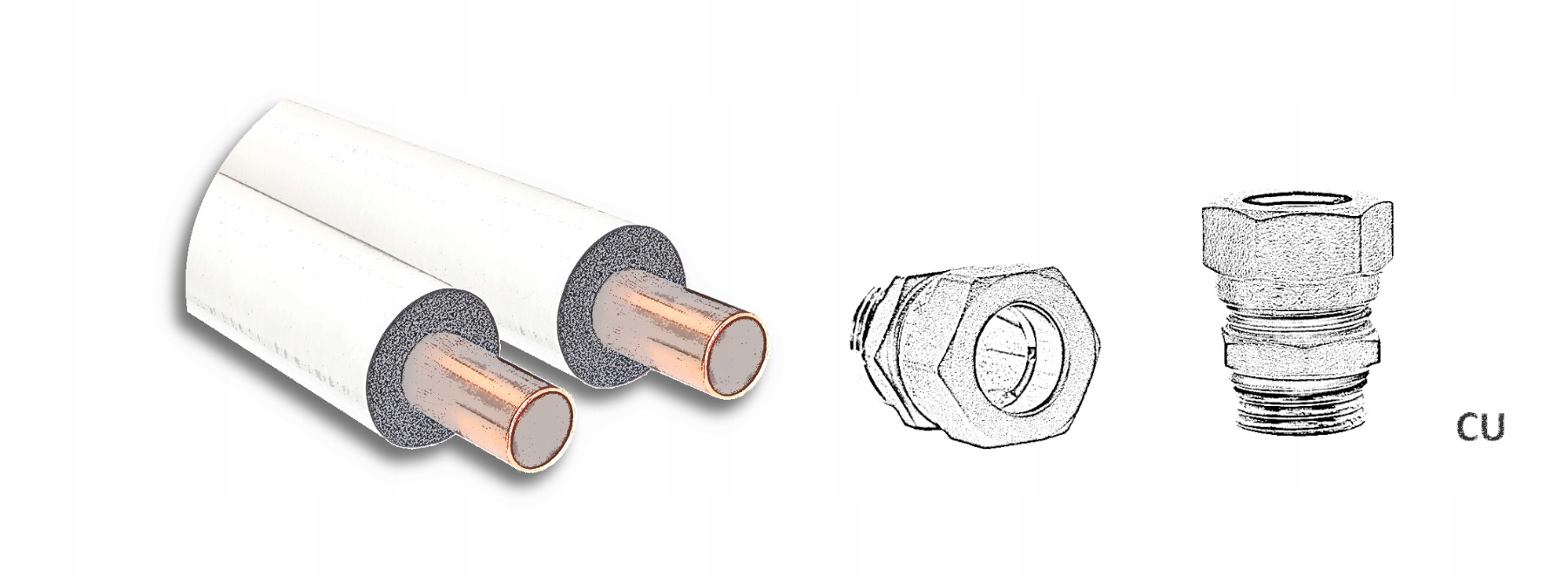

Ви також можете підключити поворотний клапан до 15-міліметрової установки CU - для цього потрібно вибрати лише відповідні роз'єми
