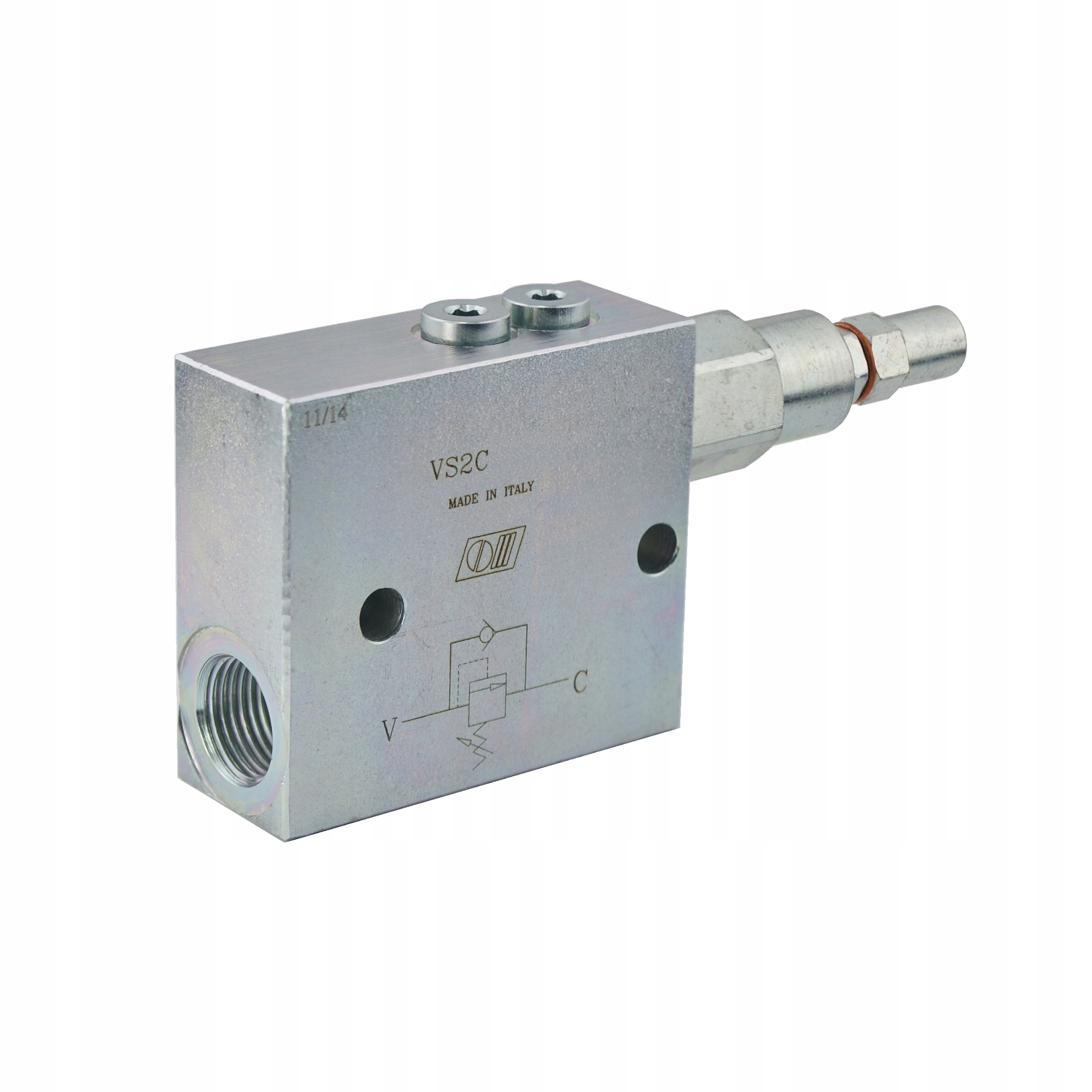

ПОСЛІДОВИЙ ГІДРАВЛІЧНИЙ КЛАПАН

DIRECT VS2C 1/2"

Виробництво:

Оригінальний італійський продукт бренду Oleodinamica Marchesini, символ: VS2C 1/2"; 1.35.39.015

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості загалом.

Клапан можна використовувати для керування роботою двох гідравлічних приводів, що живляться від одного джерела, напр. одна секція в розподільнику. Клапан допомагає визначити послідовність роботи цих приводів незалежно від їх розміру та навантаження. Другий циліндр починає розширюватися лише після того, як перший повністю висунуто або якщо перший стикається з опором під час свого висування, що спричиняє підвищення та перевищення заданого тиску.

Принцип дії:

Клапан контролює напрямок потоку масла між двома незалежними гідравлічними лініями. Клапан спрямовує потік до першої лінії, поки заданий тиск не буде перевищено. Коли тиск перевищено, клапан перемикає потік на другу лінію.

З'єднання:

Підключіть V до лінії, що живить перший ресивер. Підключіть C до приймача, який повинен почати працювати другим.

Налаштування послідовності розширення двох односторонніх приводів за допомогою одного клапана послідовності (фото):

Налаштування послідовності подовження двох циліндрів подвійної дії за допомогою двох послідовних клапанів (фото):

Технічні дані:

• Максимальний потік: 70 л/хв
• Кількість гідравлічних отворів у корпусі: 2
• Зовнішня різьба в корпусі: 1/2" [BSP]
• Матеріал корпусу: оцинкована сталь
• Вага: 1,172 кг

Діапазон тиску:

• Діапазон регулювання тиску клапана: 10-180 бар
• Заводське налаштування клапана: 90 бар
• Регулювання клапана: 30 бар на повний оберт

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: гідравлічне масло на основі мінерального масла

Гідравлічна схема клапана послідовності VS2C (фото):
