Регулювальний клапан для обігрівача Integra, правий Cu, білий

Параметри

• Тип клапана: регулюючий
• Тип встановлення: CU 15 мм мідна установка
• Орієнтація: праворуч
• Варіант клапана: кутовий
• Набір - тип: клапан + фітинги
• Колір: білий
• Виробник: VARIO TERM
• LINE: Integra R

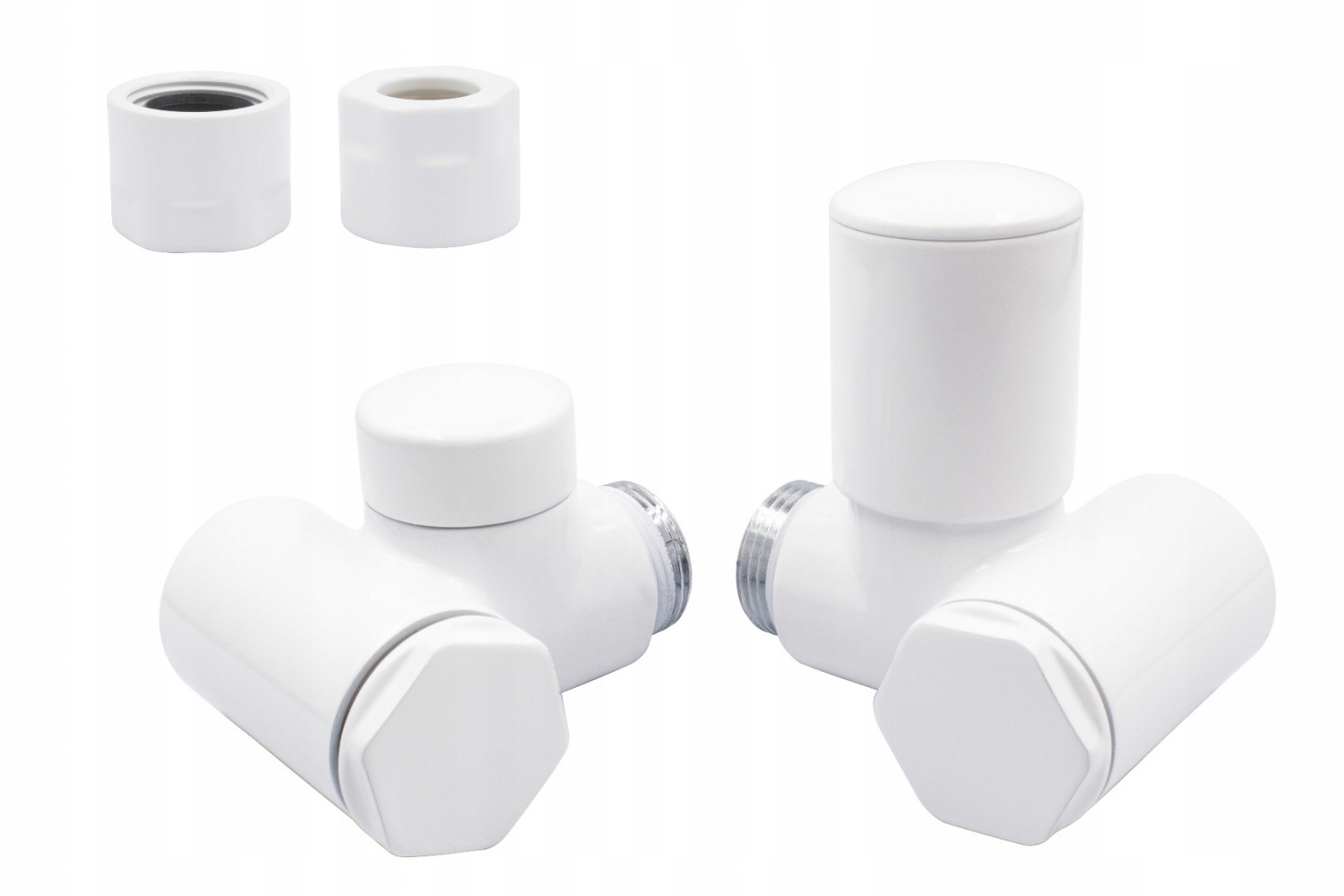

Набір правого керування Integra.

Набір включає:

• 1 правий регулювальний клапан,
• 1 лівий запірний клапан,
• 2 медні з'єднувачі - для мідної установки 15 мм

ВАРТО ЗНАТИ:

Контроль INTEGRA клапан призначений для установки на радіатор центрального опалення в двотрубній системі.

Корпус клапана інтегрований з трійником, що дозволяє підключати електронагрівач безпосередньо через вентиль до радіатора - рекомендована установка обігрівача на запірну арматуру.

Запірна арматура монтується на радіатор центрального опалення з боку зворотної лінії.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1МПа

Теплоносій вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Початкове налаштування на запірній арматурі

Підключення до радіатора G ½

Монтаж електричного нагрівача на запірній арматурі

Нижче наведено креслення з розмірами регулювально-запірної арматури Integra.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани Integra можна підключити до радіатора, якщо у вас є такі входи:

- нижній

a) при подачі живлення зліва - виберіть лівий регулюючий клапан Integra з одинарними розетками

b) при подачі живлення з правого боку - виберіть правий регулюючий клапан Integra з одним розетки

- нижня середина

p>

a) при живленні з лівого боку - виберіть правий регулюючий клапан Integra з комбінованими овальними або прямокутними розетками (одиночні розетки) не підійде один до одного в 50-мм з’єднанні)

b) якщо джерело живлення подається з правого боку – виберіть лівий регулюючий клапан Integra з овальними або прямокутними комбінованими розетками (окремі розетки не підходять поруч один до одного в з'єднанні 50 мм)

- в нижньому підключенні - також можна підключити нагрівач - рекомендується встановити нагрівач на запірний вентиль

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан Integra можна підключити до обох установок PEX 16 мм - для цього вам потрібно лише вибрати відповідні роз’єми

Клапан Integra можна під’єднати до 15-міліметрової установки CU - для цього потрібно вибрати лише відповідні роз’єми

Клапан Integra можна підключити до 1/ 2" встановлення (GZ1/ 2) - для цього вам потрібно вибрати лише правильні роз'єми

Клапан Integra можна підключити до 1/2 (GW1/2) ) встановлення - для цього потрібно вибрати лише правильні роз'єми
