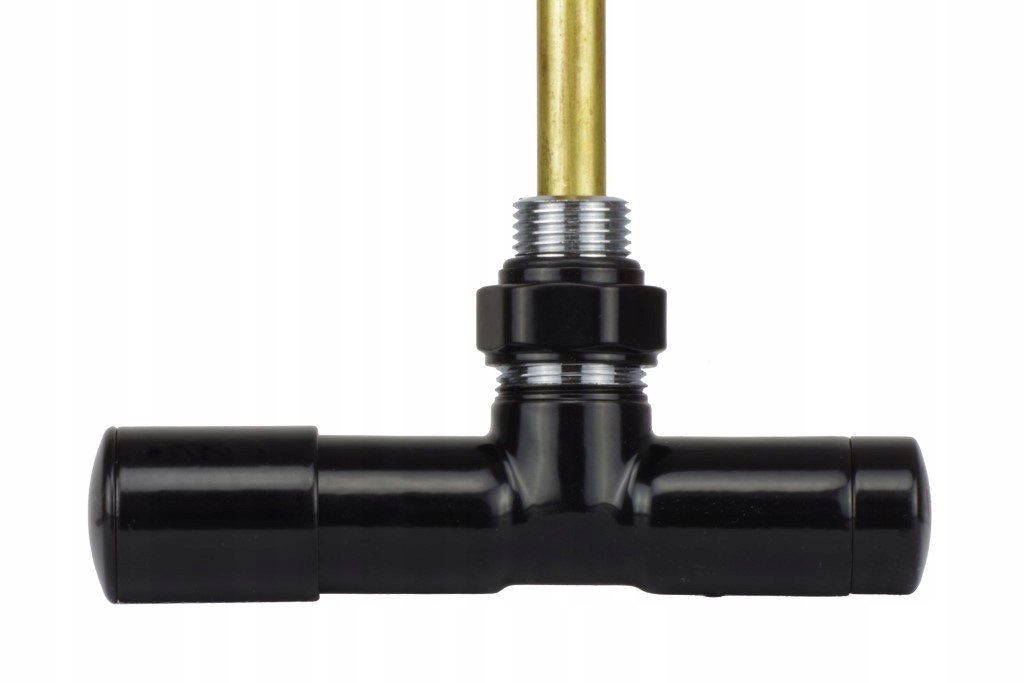

Регулювальний клапан UNICO з одним отвором, глянцевий чорний, лівий

Параметри

• Тип клапана: регулюючий
• Орієнтація : ліворуч
• Варіант клапана: Кут
• Набір - тип: Клапан (без доп. елементи) li>
• Колір: глянсовий чорний
• Відстань між з’єднаннями: 50 мм
• LINE: Unico R
• Виробник: VARIO TERM
• Спосіб підключення: Нижній

Лівий кутовий контрольний набір Unico.

Набір включає:

• 1 лівий кутовий контрольний клапан

ВАРТО ЗНАТИ:

Клапан Unico в регулюючій версії був спеціально розроблений для радіаторів з нижнім підключенням і з вертикальними колекторамидозволяє використання в радіаторі електричного обігрівача, який використовується влітку для обігріву радіатора та використання як сушарки.

Відстань підключення до монтаж 50 мм.

Регулювальний вентиль слід встановлювати на радіатор центрального опалення так, щоб регулюючий елемент (ручка) знаходився далі від кабелю живлення(згідно з на схемі нижче).

Конструкція підключення дозволяє встановлювати його під радіатором паралельно стіні, всередині контуру радіатора, що захищає їх від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Різниця тиску на клапані 0,06 МПа

Гістерезис 0,3 °K

Попереднє налаштування на вставці відсічного клапана

Нижче наведено креслення з розмірами: регулюючий клапан Unico в лівій версії.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани Unico можна підключити до радіатора, якщо у вас є вхід:

- нижній

a) коли подача зліва - виберіть регулюючий клапан Unico праворуч

b) коли подача з правого боку - виберіть регулюючий клапан Unico зліва

- знизу середній - ви можете підключити регулюючий клапан Unico також у такій конфігурації - використовуючи правила вибору клапана, як зазначено вище - але тільки в радіаторах з вертикальними колекторами

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати клапан Unico до 16-мм установки PEX – для цього потрібно вибрати лише відповідні з’єднувачі

Ви можете під’єднати клапан Unico до 15-міліметрової установки CU - для цього потрібно вибрати лише правильні роз’єми

Ви також можете під’єднати клапан Unico до 1/ 2 встановлення - для цього потрібно вибрати лише правильні роз'єми
