Клапан керування Vision темний структурний графіт лівий Cu All in One

Параметри

• Тип клапана: регулюючий
• Тип встановлення: мідна установка CU 15 мм
• Орієнтація: ліворуч
• Варіант клапана: осьовий< /li>
• Набір - тип: Все в одному - всі елементи в наборі: вентиль + з'єднувачі + розетки + гільзи
• Колір: Темний структурний графіт
• Форма розетки: одинарний круглий 2 шт. b >Виробник: VARIO TERM

Набір Vision, лівий контрольний клапан.

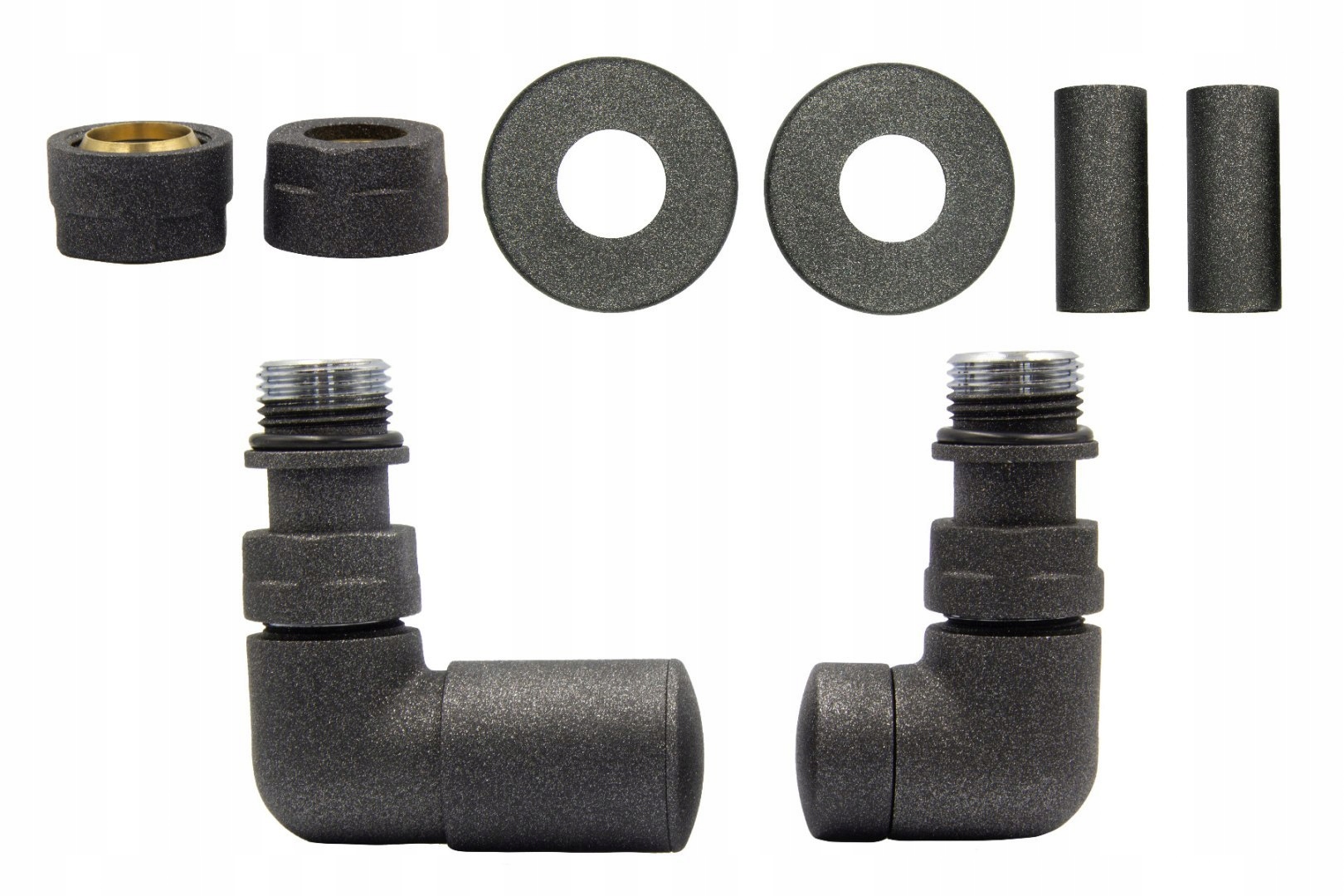

Набір включає:

• 1 лівий контрольний клапан,
• 1 правий запірний вентиль,
• 2 одинарні металеві маскувальні розетки,
• 2 металеві маскувальні муфти та
• 2 медні з’єднувачі - для мідної установки 15 мм

ВАРТО ЗНАТИ:

Регулювальний клапан Vision — це осьовий клапан, розроблений таким чином, що коли встановлений під радіатором pРучка керування була розташована всередині контуру радіатора - паралельно під радіатором, що захищає ручку від випадкового пошкодження.

Регулювальний клапан Vision призначений для установки на радіатор центрального опалення всистемі двотрубної.

Регулювальний клапан оснащений ручкоюза допомогою якої можна регулювати кількість надходження води (теплоносія) в радіатор. Регулювальний вентиль монтується на радіаторі центрального опалення з боку подачі.

Запірна арматура монтується на радіаторі центрального опалення з боку зворотного трубопроводу. .

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1МПа

Теплоносій вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Початкове налаштування на запірному клапані

З'єднання радіатора G ½

Нижче креслення з розмірами: контрольний та запірний клапан, а також розміри маскувальних гільз і однієї розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

До радіатора можна підключити контрольні клапани Vision, якщо у вас є такі входи:

- нижній

a) якщо джерело живлення подається зліва - виберіть лівий регулюючий клапан Vision з одинарними розетками

b) коли джерело живлення подається з правого боку - виберіть правий регулюючий клапан Vision з одним розетки

- нижня середина

p>

a) при живленні з лівого боку - оберіть правий регулюючий клапан Vision з овальними або прямокутними комбінованими розетками (одиночні розетки) не підійде один до одного в 50-міліметровому з’єднанні)

b) якщо джерело живлення подається з правого боку – виберіть лівий регулюючий клапан Vision з овальними або прямокутними комбінованими розетками (окремі розетки не підходять поруч один одного в 50-мм з’єднанні)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати клапан Vision до 16-мм PEX-установки – для цього вам потрібно вибрати лише відповідні з’єднувачі

Клапан Vision можна під’єднати до 15-міліметрової установки CU - для цього потрібно вибрати лише відповідні з’єднувачі

Ви можете підключити клапан Vision до установки 1/2 (GZ1/2) - для цього вам потрібно лише правильно вибрати муфти

Ви можна підключити клапан Vision до установки 1/2 (GW1/2) - для цього вам потрібно лише вибрати відповідні роз'єми
