Integra правий регулюючий клапан GW1/2 темний структурний графіт Все в одному

Параметри

• Тип клапана: регулюючий
• Тип установки: 1/2 установки
• Орієнтація: справа
• Варіант клапана: Кутовий
• Набір - тип: Все в одному - всі елементи включені: клапан + з'єднувачі + розетки + гільзи
• Колір : Темний структурний графіт. b>ЛІНІЯ: Integra R

Набір регулювання Integra, справа.

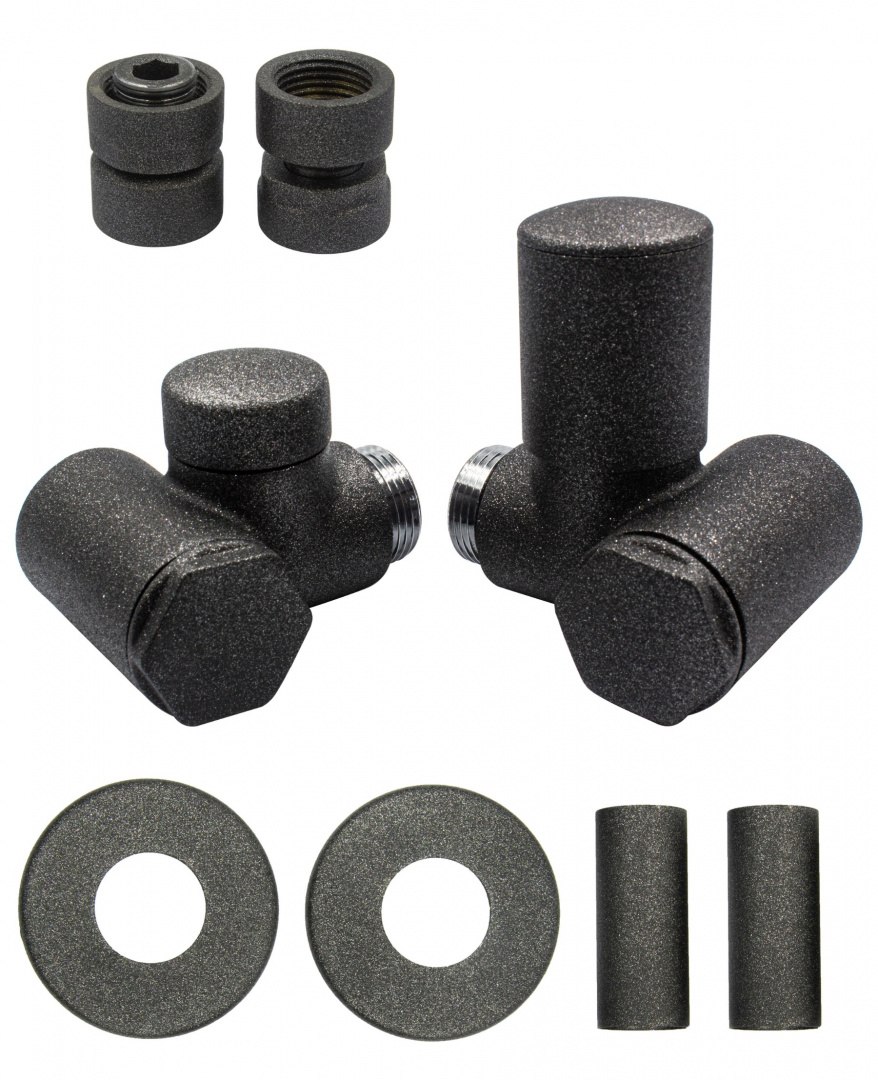

Набір включає:

• 1 правий регулюючий клапан,
• 1 лівий запірний клапан,
• 2 окремі металеві маскувальні розетки,
• 2 маскувальні рукави, металеві та
• 2 роз'єми GW1/2 - для встановлення 1/2 (GZ)

ВАРТО ЗНАТИ:

Регулювальний клапан INTEGRA призначений для установки на радіатор центрального опалення в двотрубній системі.

Корпус клапана інтегрований з трійником, що дозволяє підключити електронагрівач безпосередньо через вентиль до радіатора - рекомендується встановлювати нагрівач на запірну арматуру.

Запірна арматура встановлюється на радіатор центрального опалення з боку зворотної труби.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Макс. перепад тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Попереднє налаштування на запірній арматурі

Підключення радіатора G ½

Встановлення електронагрівача на запірну арматуру

Нижче наведені креслення з розмірами регулювально-запірної арматури Integra, а також розміри маскувальних гільз і одиночної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани Integra можна підключити до радіатора, якщо у вас є такі входи:

- нижній

a) при подачі живлення зліва - виберіть лівий регулюючий клапан Integra з одинарними розетками

b) при подачі живлення з правого боку - виберіть правий регулюючий клапан Integra з одним розетки

- нижня середина

p>

a) при живленні з лівого боку - виберіть правий регулюючий клапан Integra з комбінованими овальними або прямокутними розетками (одиночні розетки) не підійде один до одного в 50-мм з’єднанні)

b) якщо джерело живлення подається з правого боку – виберіть лівий регулюючий клапан Integra з овальними або прямокутними комбінованими розетками (окремі розетки не підходять поруч один до одного в з'єднанні 50 мм)

- в нижньому підключенні - також можна підключити нагрівач - рекомендується встановити нагрівач на запірний вентиль

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан Integra можна підключити до обох установок PEX 16 мм - для цього вам потрібно лише вибрати відповідні роз’єми

Клапан Integra можна під’єднати до 15-міліметрової установки CU - для цього потрібно вибрати лише відповідні роз’єми

Клапан Integra можна підключити до 1/ 2" встановлення (GZ1/ 2) - для цього вам потрібно вибрати лише правильні роз'єми

Клапан Integra можна підключити до 1/2 (GW1/2) ) встановлення - для цього потрібно вибрати лише правильні роз'єми
