Клапан кутовий регулюючий SWING темний структурний графіт All in One Pex 16mm

Параметри

• Тип клапана: регулюючий
• Тип установки: установка Alu-pex 16 мм
• Варіант клапана: кутовий
• Набір - тип: Все в одному - всі елементи включені: клапан + з'єднувачі + розетки + гільзи
• Колір: Темний структурний графіт
• Форма розетки: Однокруглий 2 шт.
• LINE: SWING
• Виробник: VARIO TERM

Набір регулювання повороту кутового радіатора для ванної.

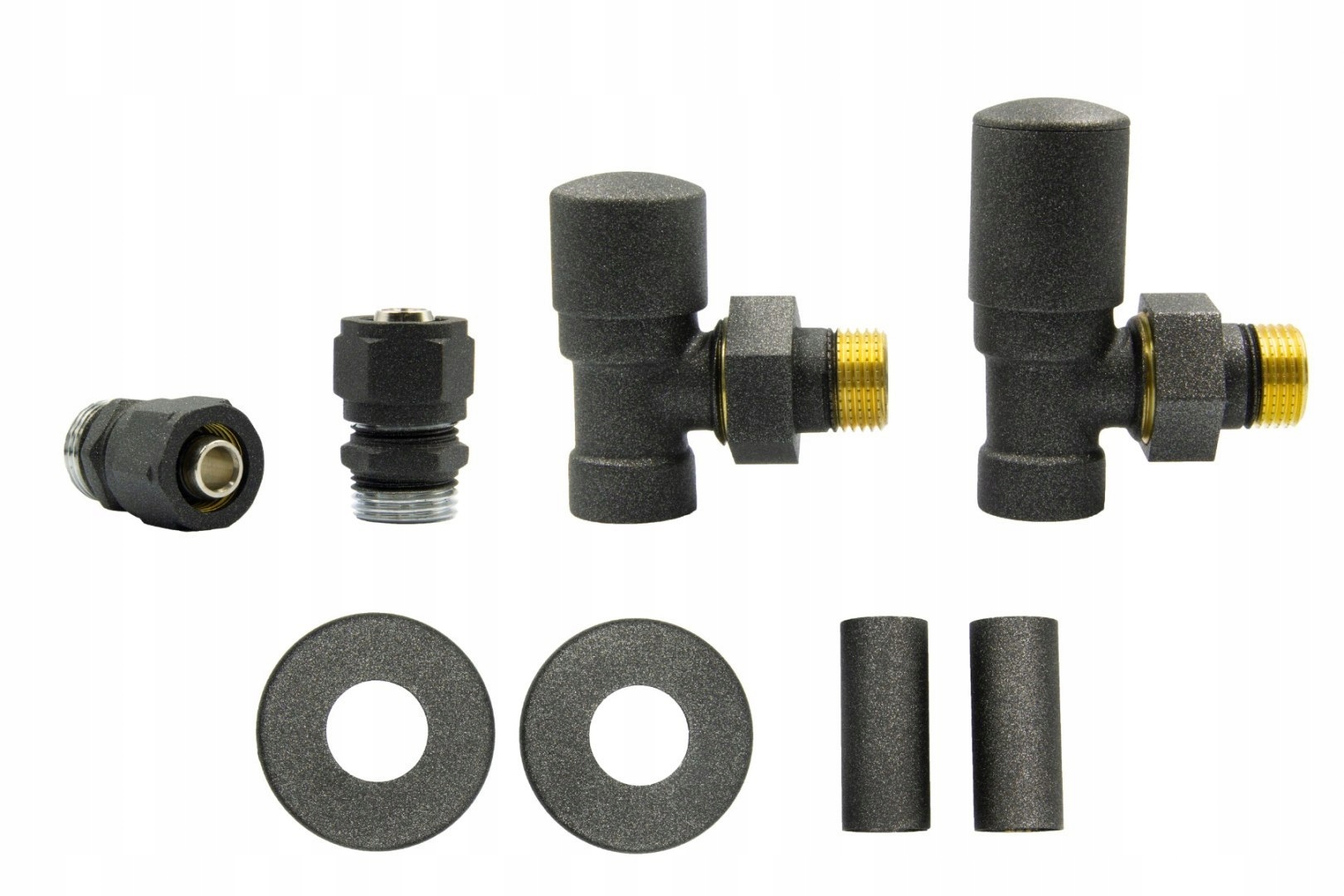

Набір включає:

• 1 клапан регулювання кута,
• 1 кутовий запірний клапан,
• 2 маскувальні розетки, круглі, металеві
• 2 маскувальні рукави, металеві та
• 2 з'єднувачі Pex - для монтажу alu-pex 16 мм

ВАРТО ЗНАТИ:

Клапан регулюючий SWING призначений для установки на радіатор центрального опалення в двотрубній установці з боку живильної лінії.

Запірна арматура SWING призначена для установки на радіатор центрального опалення в двотрубній системі з боку зворотної лінії.

Технічні дані:

Максимальна робоча температура. 120°C

Номінальний тиск макс. 1 МПа

Теплоносій вода

Макс. перепад тиску 0,06 МПа

Підключення радіатора R 1/2

Кутова версія

Нижче наведено креслення з розмірами: регулюючого клапана повороту (перший знизу) і запірного клапана (другий знизу), а під клапанами креслення з розмірами: маскувальних гільз і однієї розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Поворотні регулюючі клапани можна підключити до радіатора, якщо у вас є такі входи:

- нижня

a) при подачі з правого боку - виберіть регулюючий клапан повороту з одинарними розетками

b) при подачі зліва - виберіть регулюючий клапан повороту з одними розетками

- нижня середина

a) якщо джерело живлення подається з правого боку - виберіть поворотний регулюючий клапан з овальними або прямокутними комбінованими розетками (окремі розетки не підходять одна до одної в 50-мм з’єднанні )

b) якщо джерело живлення подається з лівого боку - виберіть поворотний регулюючий клапан з овальними або прямокутними комбінованими розетками (окремі розетки не підходять одна до одної в 50-мм з’єднанні)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити поворотний клапан як для установок PEX 16 мм - для цього потрібно вибрати лише відповідні з’єднувачі

Ви також можете підключити поворотний клапан до 15-міліметрової установки CU - для цього потрібно вибрати лише відповідні роз'єми
