Клапан регулювання кутовий SWING, чорний матовий All in One Pex, прямокутна комбінована розетка

Параметри

• Тип клапана: регулюючий
• Тип установки: установка Alu-pex 16 мм
• Варіант клапана: кутовий
• Набір - тип b>: Все в одному - всі елементи включені: клапан + з'єднувачі + розетки + накладки
• Колір: матовий чорний
• Форма розетки: Прямокутна - комбінована 1шт
• Виробник: VARIO TERM
• LINE: SWING

Набір регулювання повороту для кутового радіатора - в поєднанні з комбінованою прямокутною розеткою в з'єднанні 50мм (окремі розетки не підходять одна до одної в з'єднанні 50мм ).

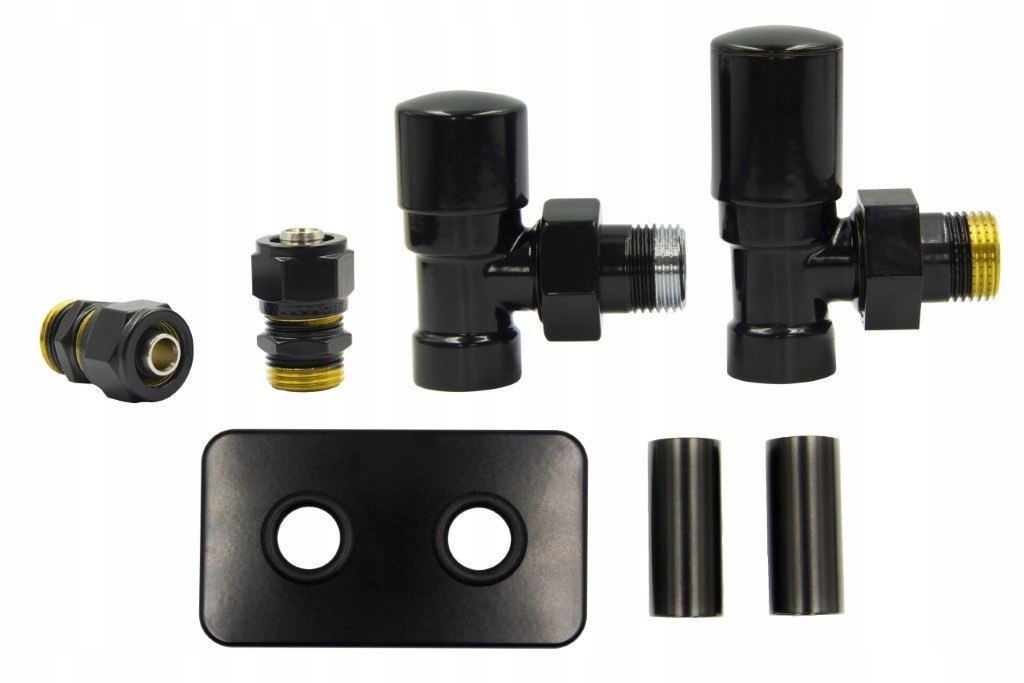

У комплект входить:

• 1 кутовий регулюючий клапан,
• 1 кутовий запірний клапан,< /li>
• 1 маскувальна розетка, комбінована прямокутна, металева
• 2 маскувальні муфти, металеві та
• 2 з'єднувачі Pex - для інсталяцій alu-pex 16 мм
• /ul>

  ВАРТО ЗНАТИ:

  Регулювальний клапан SWING призначений для встановлення на радіатор центрального опалення в двотрубній системі з боку лінії подачі. .

  Запірна арматура SWING призначена для установки на радіатор центрального опалення в двотрубній системі з боку зворотної лінії.

  Технічні дані:

  Максимальна робоча температура. 120°C

  Номінальний тиск макс. 1 МПа

  Теплоносій вода

  Макс. різниця тиску 0,06 МПа

  Підключення до радіатора R 1/2

  Кутова версія

  Нижче наведено креслення з розмірами: регулюючого клапана повороту (перший нижче ) і запірної арматури (друга нижче) і під арматурою креслення з розмірами: маскувальних гільз і комбінованої прямокутної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних варіантах варіанти кольори

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Поворотні регулюючі клапани можна підключити до радіатора, якщо у вас є входи:

- нижче

a) якщо джерело живлення з правого боку - виберіть поворотний регулюючий клапан з одинарними розетками

b) коли джерело живлення з лівого боку - виберіть Поворотний регулюючий клапан з одинарними розетками

- нижня середина

a) коли джерело живлення з правого боку - виберіть Поворотний регулюючий клапан з овальними або прямокутними комбінованими розетками (одинарні розетки) не підійде одна до одної в 50-мм з’єднанні)

b) якщо джерело живлення подається з лівого боку – оберіть поворотний регулюючий клапан з овальними або прямокутними комбінованими розетками (окремі розетки не підходять поруч один одного в 50-мм з’єднанні)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати поворотний клапан до 16-мм PEX-установки – для цього вам потрібно вибрати лише відповідні з’єднувачі

Ви також можете під’єднати поворотний клапан до 15-мм CU установки – для цього потрібно лише вибрати правильні з’єднувачі
