Регулювальний клапан обігрівача Integra, лівий GZ1/2, структурний графіт

Параметри

• Тип клапана: регулюючий
• Тип встановлення: встановлення 1/2
• Орієнтація: ліворуч
• Варіант клапана : Кут< /li>
• Набір - тип: Клапан + фітинги
• Колір: Структурний графіт
• ЛІНІЯ: Integra R
• Виробник: VARIO TERM

Лівий контрольний набір Integra.

Набір включає:

• 1 лівий контрольний клапан,
• 1 правий запірний клапан,
• 2 роз'єми GZ1/2 - для установки 1/2 (GW)

ВАРТО ЗНАТИ:

Регулювальний клапан INTEGRA призначений для установки на радіатор центрального опалення в двотрубній системі.

Корпус клапана інтегрований з трійником, що дозволяє підключити електричний обігрівач безпосередньо через вентиль до радіатора - рекомендована установка обігрівача на запірну арматуру.

Запірна арматура монтується на радіатор центрального опалення на сторона зворотного трубопроводу.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1МПа

Теплоносій вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Початкове налаштування на запірній арматурі

Підключення до радіатора G ½

Монтаж електричного нагрівача на запірній арматурі

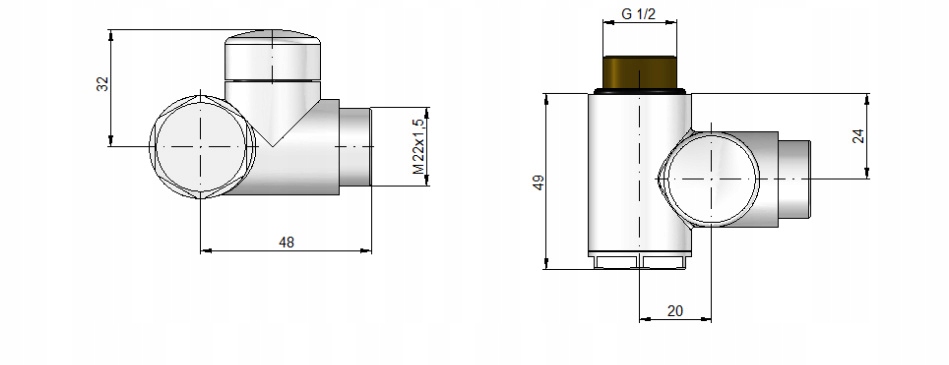

Нижче наведено креслення з розмірами регулювально-запірної арматури Integra.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани Integra можна підключити до радіатора, якщо у вас є такі входи:

- нижче

а) при живленні з лівого боку - вибрати лівий регулювальний клапан Integra з одинарними розетками

b) при правій подачі живлення - вибрати правий регулюючий клапан Integra з одинарними розетками

- нижня середина

a) якщо джерело живлення подається з лівого боку - виберіть правий регулюючий клапан Integra з комбінованими овальними або прямокутними розетками (окремі розетки не підійдуть одна до одної в 50-мм з’єднанні)

b) при подачі живлення з правого боку - виберіть лівий регулюючий клапан Integra з комбінованими овальними або прямокутними розетками (окремі розетки не підійдуть одна до одної в з'єднанні 50 мм)

- в нижньому підключенні - також можна підключити нагрівач - нижче наведено приклад такого підключення - рекомендується встановити нагрівач на запірну арматуру

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан Integra можна підключати до обох установок PEX 16 мм - для цього потрібно лише вибрати відповідні з’єднувачі

Клапан Integra можна підключити до 15-міліметрової установки CU - для цього вам потрібно лише вибрати відповідні роз'єми

Клапан Integra можна підключити до установки 1/2 (GZ1/2) - для цього вам потрібно лише вибрати відповідні роз'єми

Клапан Integra можна підключити до установки 1/2 (GW1/2) - для цього вам потрібно лише вибрати відповідні роз'єми
