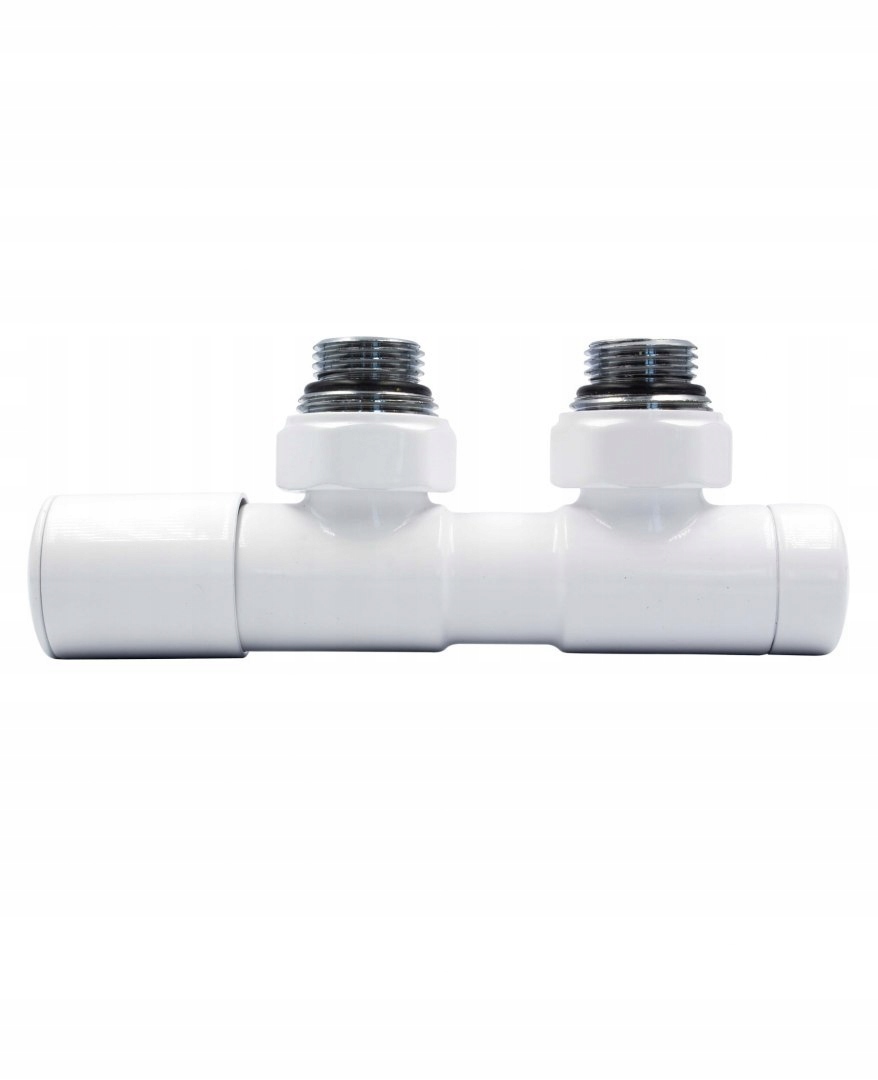

Регулювальний клапан 50мм TWINS білий лівий

Параметри

• Тип клапана: регулюючий
• Орієнтація: лівий
• Варіант клапана: Кутовий
• Набір - тип: Клапан (без додаткових елементів)
• Колір: білий
• Відстань між з'єднаннями: 50 мм
• LINE: TWINS R
• Виробник: VARIO TERM

Набір Twins, лівий кутовий регулюючий клапан.

Набір включає:

• 1 лівий кутовий регулюючий клапан,

ВАРТО ЗНАТИ:

Вентиль TWINS у регулюючій версії був спеціально розроблений для радіаторів з нижнім підключенням і відстанню між патрубками 50 мм.

Регулювальний вентиль слід встановлювати на радіатор центрального опалення так, щоб регулюючий елемент (ручка) знаходився далі від кабелю живлення(відповідно до схеми нижче).

Конструкція підключення дозволяє встановлювати його під радіатором паралельно стіні, всередині контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

p>

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Початкове налаштування: на вставці запірного клапана

Підключення радіатора G 3/4

Нижче наведено креслення з розмірами: подвійний регулюючий клапан у лівій версії.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Подвійні регулюючі клапани можна підключити до радіатора, якщо у вас є вхід:

- нижній середній

a) якщо джерело живлення подається зліва - виберіть правий регулюючий клапан Twins

b) коли джерело живлення подається з правого боку - виберіть лівий регулюючий клапан Twins

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Twins як до 16-міліметрової установки PEX - для цього вам потрібно вибрати лише відповідні роз'єми

Ви можете під’єднати клапан Twins як до 15-мм установки CU - щоб зробити це, вам потрібно лише вибрати правильні з’єднувачі

Ви також можете підключіть клапан Twins до 1/2 установки - для цього вам потрібно вибрати лише правильні роз'єми
