Клапан регулюючий 50мм TWINS хром правий GZ1/2

Параметри

• Тип клапана: регулюючий
• Тип монтажу: монтаж 1/2
• Орієнтація: праворуч
• Варіант клапана: кут
• Набір - тип: клапан + фітинги
• Колір: хром
• Відстань між з'єднаннями: 50 мм
• LINE: TWINS R
• Виробник: VARIO TERM

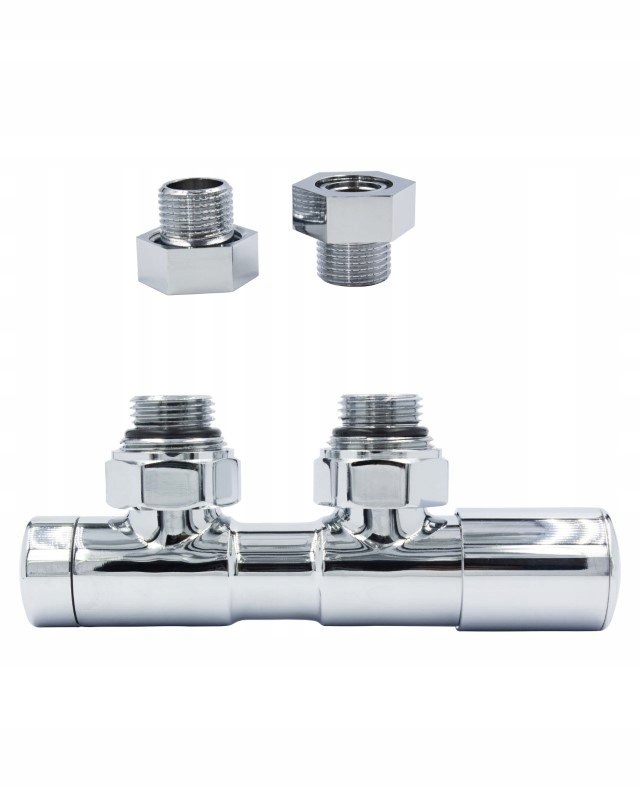

Набір Twins, регулювання під прямим кутом.

Набір включає:

• 1 регулюючий клапан під прямим кутом,
• 2 1/2 з’єднувачі - для 1/2 установок

ВАРТО ЗНАТИ:

Клапан TWINS у регулюючій версії був спеціально призначений для радіаторів з нижнім підключенням і підключеннями з відстанню 50 мм.

Регулювальний клапан встановлюється на радіатор центрального опалення таким чином, щоб регулюючий елемент (ручка) знаходився далі від кабелю живлення (згідно зі схемою нижче).

Конструкція підключення дозволяє встановити його під радіатором, паралельно стіні, всередині контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Попереднє налаштування: на вставці запірного крана

Підключення до радіатора G 3/4

Нижче наведено креслення з розмірами регулюючого клапана Twins у правильній версії.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Подвійні регулюючі клапани можна підключити до радіатора, якщо у вас є вхід:

- нижній середній

a) якщо джерело живлення подається зліва - виберіть правий регулюючий клапан Twins

b) коли джерело живлення подається з правого боку - виберіть лівий регулюючий клапан Twins

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Twins як до 16-міліметрової установки PEX - для цього вам потрібно вибрати лише відповідні роз'єми

Ви можете під’єднати клапан Twins як до 15-мм установки CU - щоб зробити це, вам потрібно лише вибрати правильні з’єднувачі

Ви також можете підключіть клапан Twins до 1/2 установки - для цього вам потрібно вибрати лише правильні роз'єми
