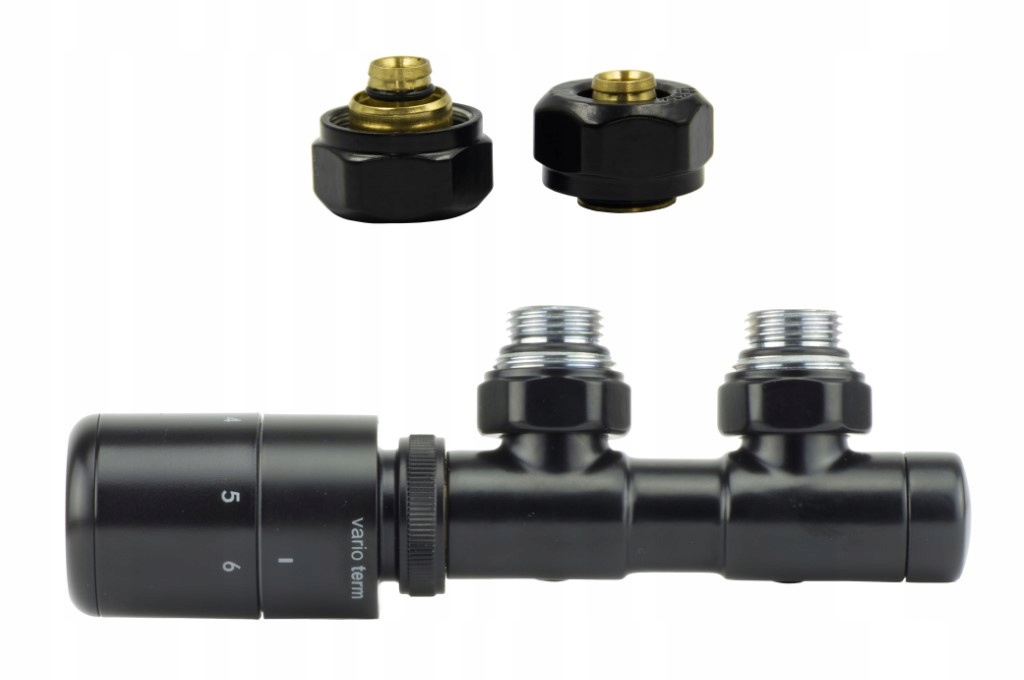

Комбінований термостатичний клапан 50мм TWINS чорний матовий лівий Pex Tucan головка

Параметри

• Тип клапана: термостатичний
• Тип монтажу: монтаж Alu-pex 16мм
• Орієнтація: ліворуч
• Набір - тип: клапан + роз’єми
• Колір: чорний матовий
• LINE: TWINS T
• Виробник: VARIO TERM
• Тип головки: Різьба: M30x1.5
• Лінія головки: Tucan

Набір Twins, прямокутовий термостат.

Набір включає:

• 1 прямокутовий термостатичний клапан,
• 1 маскувальна розетка, подвійний прямокутний металевий
• 2 з'єднувачі Pex - для монтажу alu-pex 16 мм

ВАРТО ЗНАЄМО:

Вентиль TWINS у термостатичному виконанні був спеціально розроблений для радіаторів з нижнім підключенням і патрубками з відстанню 50 мм.

Термостатичний клапан встановлюється на радіатор центрального опалення таким чином, щоб термостатична головка була на зворотному боці, тобто далі від кабелю живлення (відповідно до діаграма нижче).

Конструкція підключення дозволяє встановлювати його під радіатором паралельно стіні, всередині контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані клапана:

Робоча температура 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Випробування тиск 1,5 МПа

Попереднє налаштування на запірній вставці клапана

Підключення радіатора G ¾

Технічні дані напору:

Діапазон 8°C - 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив температури теплоносія 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштування) "*")

Корпус із високоякісного пластику

Призначення значень температури символам на головці:

Нижче наведено креслення з розмірами термостатичного клапана Twins у лівій версії та термостатичної головки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Twin можна під’єднати до радіатора, якщо у вас є такий вхід:

- нижній середній

a) коли джерело живлення подається зліва – виберіть правий термостатичний клапан Twins

b) коли джерело живлення подається справа – виберіть лівий термостатичний клапан Twins клапан

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати клапан Twins до інсталяції PEX 16 мм - для цього вам потрібно вибрати лише відповідні з’єднувачі

Клапан Twins можна під’єднати до обох установок 15 мм CU – для цього вам потрібно вибрати лише відповідні роз’єми

Ви також можете підключити Подвійний клапан до установки 1/2 - для цього потрібно вибрати лише відповідні роз'єми
