Регулювальний клапан Vision білий структурний правий GW1/2 All in One

Параметри

• Тип клапана: регулюючий
• Тип встановлення: 1/2 Встановлення
• Орієнтація: праворуч
• Варіант клапана: осьовий
• Набір - тип: Все в одному - всі елементи в наборі: вентиль + з'єднувачі + розетки + гільзи
• Колір : Структурний білий
• Форма розетки: одинарний круглий 2 шт
• LINE: Vision R
• < b >Виробник: VARIO TERM

Набір Vision, праве регулювання.

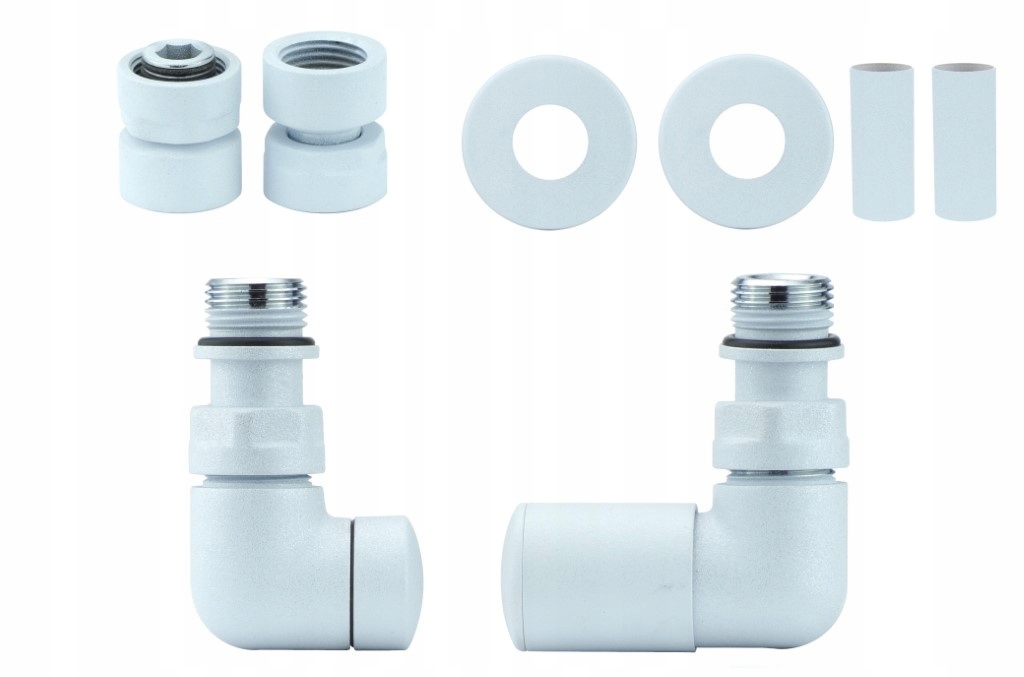

Набір включає:

• 1 правий регулюючий клапан,
• 1 лівий запірний клапан,
• 2 одинарні металеві маскувальні розетки,
• 2 металеві маскувальні муфти та
• 2 з'єднувачі GW1/2 - для 1/2-кінця монтажна зовнішня різьба (GZ)

ВАРТО ЗНАТИ:

Регулювальний клапан Vision — це осьовий клапан, який був розроблений таким чином, що після встановлення під радіатором ручка керування розташована всередині контуру радіатора - паралельно під радіатором, що захищає ручку від випадкового пошкодження.

Регулюючий клапан Vision призначений для установки на радіатор центрального опалення в двотрубній системі.

Регулювальний клапан оснащений ручкою, яка дозволяє Ви можете регулювати кількість води (теплоносія), що надходить у радіатор. Регулювальний вентиль монтується на радіаторі центрального опалення з боку подачі.

Запірна арматура монтується на радіаторі центрального опалення з боку зворотного трубопроводу. .

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1МПа

Теплоносій вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Початкове налаштування на запірному клапані

З'єднання радіатора G ½

Нижче креслення з розмірами: контрольний та запірний клапан, а також розміри маскувальних гільз і однієї розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

До радіатора можна підключити контрольні клапани Vision, якщо у вас є такі входи:

- нижній

a) якщо джерело живлення подається зліва - виберіть лівий регулюючий клапан Vision з одинарними розетками

b) коли джерело живлення подається з правого боку - виберіть правий регулюючий клапан Vision з одним розетки

- нижня середина

p>

a) при живленні з лівого боку - оберіть правий регулюючий клапан Vision з овальними або прямокутними комбінованими розетками (одиночні розетки) не підійде один до одного в 50-міліметровому з’єднанні)

b) якщо джерело живлення подається з правого боку – виберіть лівий регулюючий клапан Vision з овальними або прямокутними комбінованими розетками (окремі розетки не підходять поруч один одного в 50-мм з’єднанні)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати клапан Vision до 16-мм PEX-установки – для цього вам потрібно вибрати лише відповідні з’єднувачі

Клапан Vision можна під’єднати до 15-міліметрової установки CU - для цього потрібно вибрати лише відповідні з’єднувачі

Ви можете підключити клапан Vision до установки 1/2 (GZ1/2) - для цього вам потрібно лише правильно вибрати муфти

Ви можна підключити клапан Vision до установки 1/2 (GW1/2) - для цього вам потрібно лише вибрати відповідні роз'єми
