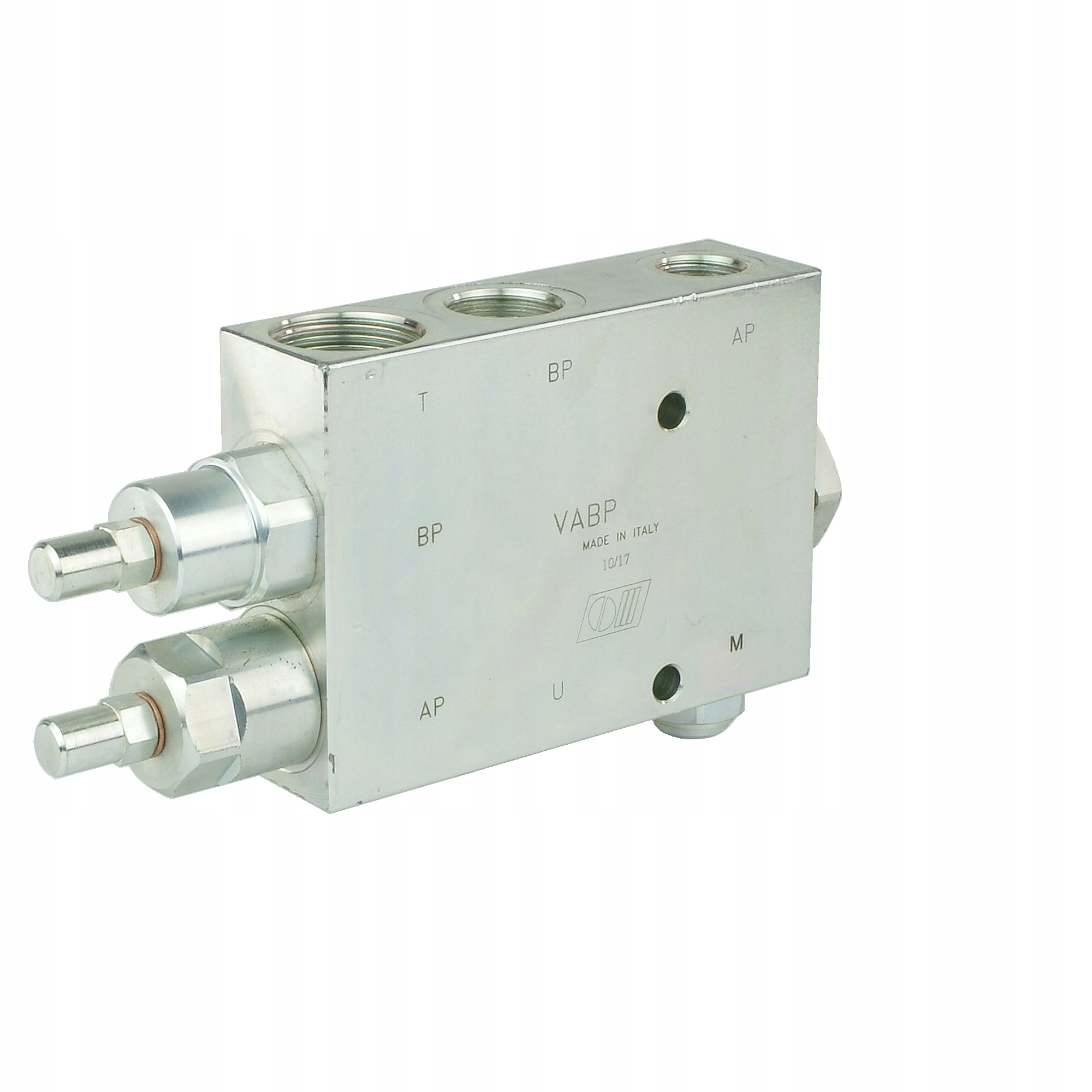

ГІДРАВЛІЧНИЙ ЗАБЕЗПЕЧНИЙ КЛАПАН

VABP 3/4" 80 л/хв + 40 л/хв

Виробництво:

Оригінальний італійський продукт бренду Oleodinamica Marchesini, символ: VABP 3/4"; 1.35.11.020

Застосування та принцип дії:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в широкому розумінні .

Використовується в системах з двома паралельно працюючими насосами, що живлять один ресивер.

Як правило, описана система включає насос з високим ККД, але працює при низькому тиску, і менший насос, що працює при значно вищому тиску. Після досягнення заданого тиску потік від більшого насоса скидається в перелив. З цього моменту ресивер живиться від меншого насоса, який працює під вищим тиском, споживаючи менше енергії.

Клапан чудово працює в пресах, де великий насос швидко висуває циліндр преса, коли циліндр стикається з ним. опір, потік від великого насоса, він перенаправляється на зворотну лінію, з цього моменту циліндр розширюється завдяки малому насосу, який налаштований на високий тиск.

Ціліндр уповільнює своє розширення, але значно збільшує потужність, необхідну для прасування.

Використання системи з двох насосів із клапаном VABP значно зменшує потребу в електроенергії

і скорочує робочий цикл приводу або іншого приймача .

Підключення:

Підключіть BP до насоса з більшим потоком, підключіть AP до насоса з нижчим потоком, підключіть U до ресивера, наприклад, приводу, підключіть T до зворотної лінії, підключіть M до манометр

Пропускна здатність:

• Максимальний потік АТ: 80 л/хв
• Максимальний потік АТ: 40 л/хв
• Максимальний потік T: 120 л/хв

Конструкція:

• Кількість гідравлічних отворів у корпусі: 4 (+1 для манометр)
• Внутрішня різьба в корпусі [BSP]: BP: 3/4''; AP: 1/2"; T: 1"; U: 3/4"

• Матеріал корпусу: оцинкована сталь
• Вага: 3,970 кг

Діапазон тиску:

Клапан має два перепускних клапани, тиск регулюється індивідуально для кожного насоса за допомогою ручок Клапан можна закріпити за допомогою стопорного гвинта. .

• Максимальний робочий тиск: 350 бар
• Діапазон регулювання тиску на BP: 20 - 80 бар
• Діапазон регулювання тиску на AP: 50 - 330 бар
• li>

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: Гідравлічне масло на основі мінерального масла

Гідравлічна схема Клапан VABP (фото):
