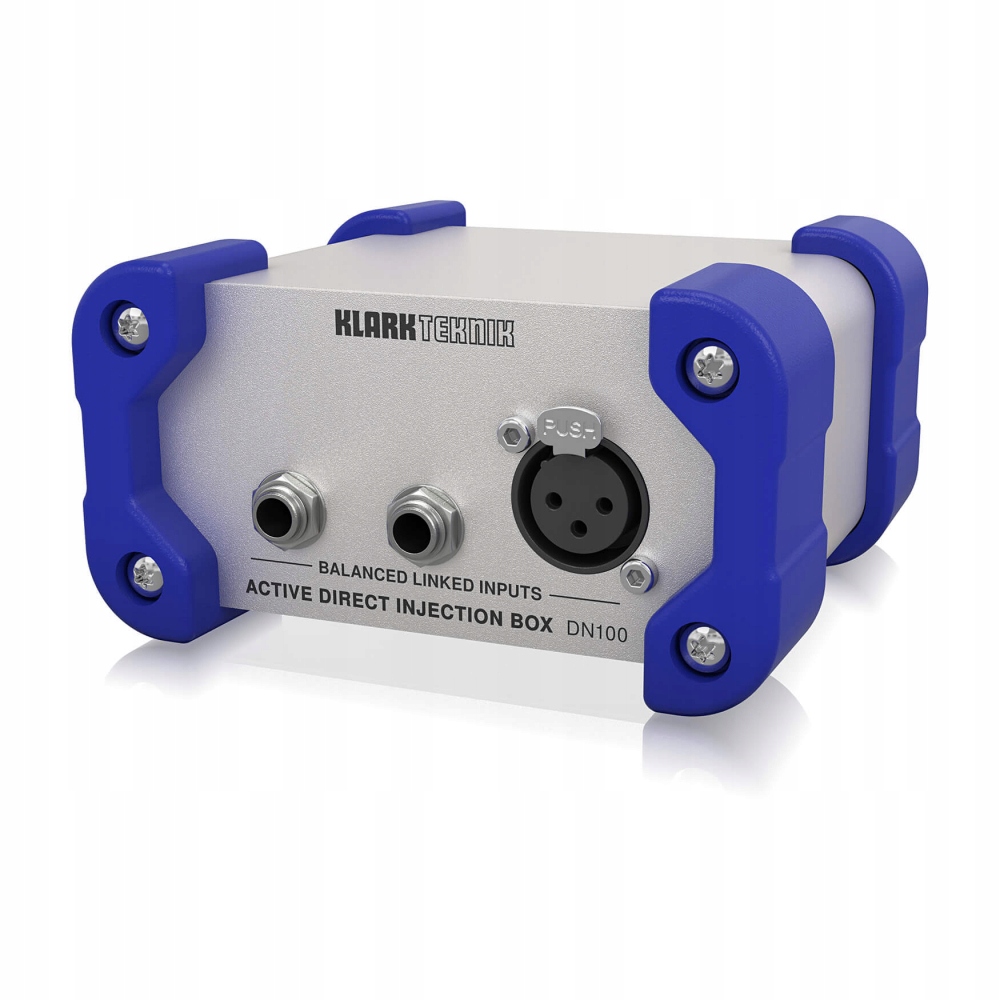

Klark Teknik DN100 V2 DiBox активний

DN100 став улюбленим серед інженерів і музикантів.

Завдяки високому простору, динамічному відгуку та чіткості звучання DN100 точно відтворює характер електричних та акустичних інструментів і дозволяє захопити набагато більше деталей музичних виступів.

DN100 призначений для професійних додатків, де фантомне живлення +48 В є стандартною функцією всіх мікшерних консолей, а його інноваційний дизайн забезпечує значно вищу точку підключення, ніж багато інших активних DI-боксів, забезпечуючи вихід +10 dBu при навантаженні 2 кОм.

Цей збільшений запас означає, що вхідні сигнали значно вищого рівня можуть бути розміщені без потреби в демпферній прокладці.

У поєднанні з топологією вхідного ланцюга з наднизьким рівнем шуму DN100 пропонує дуже широкий динамічний діапазон і потребує лише однієї панелі -30 дБ для використання під час підключення безпосередньо до виходів інструментального підсилювача.

DN100 створений, щоб витримувати суворі умови життя на дорозі, товстий алюмінієвий профіль захищає електроніку, яка, у свою чергу, покрита міцною силіконовою гумовою кришкою.

Збалансований вихід із трансформатором ізоляція

Вичерпні тести на прослуховування, проведені з використанням широкого діапазону активних і пасивних бас-гітар, електроакустичних гітар і електронних музичних інструментів, щоб вибрати компоненти для DN100 для досягнення найкращого музичного звучання.

Не тільки вибір аудіотрансформатора був особливо важливим для досягнення цієї мети, але й імпеданс оточуючих компонентів також був дуже важливим для отримання найкращої можливої ​​продуктивності аудіотрансформатора.

Вихідна лінія трансформатора Характеристики приводу були ретельно оптимізовані, щоб забезпечити найкращі частотні та фазові характеристики для коротких і довгих кабелів, а також істотно відмінних лінійних опорів і кінцевих з’єднань.

При розробці DN100 було зроблено велику увагу, щоб уникнути перенасичення сердечника аудіотрансформатора , і постійний високочастотний фільтр використовується на шляху сигналу, щоб знизити частоти нижче тих, які є музично важливими.

Найнижча нота на 5- або 6-струнній бас-гітарі — B0 при 30,87 Гц, а найнижча нота на клавіатурі з 88 нотами — A0 при 27,50 Гц. DN100 все ще підтримує частотну характеристику ±0,5 дБ на цих найнижчих музичних нотах.

На додаток до трансформатора в ланцюзі сигналу, DN100 також має трансформатор, який ізолює шини живлення від вхідного кола від фантомне живлення, що надходить від вихідного роз’єму XLR. У поєднанні з перемикачем Earth Lift ця повна гальванічна розв’язка вхідного та вихідного інтерфейсів гарантує уникнення ризику петлі заземлення під час отримання прямого живлення від пристроїв фонової лінії сцени.

Входи з подвійним опором

Спеціальна вхідна схема інструментального рівня була розроблена для DN100 з використанням передових методів аналогового проектування для створення дуже високого вхідного опору, необхідного для пасивних гітарних і бас-гітарних звукознімачів, зберігаючи при цьому низькі фактичні значення компонентів для мінімізації шуму.

Цей інноваційний підхід до проектування схем забезпечує дуже низький рівень шуму, який у поєднанні з високою точкою відсікання створює неперевершений динамічний діапазон у DI Box із фантомним живленням +48 В.

DN100 має один підключений паралельний вхід XLR і два входи ¼" TRS, один з яких також можна використовувати як вихід зв'язку для підключення до гітарного або басового підсилювача. При підключенні
